本文提供了如何测试Elo Android设备背包上的GPIO的说明

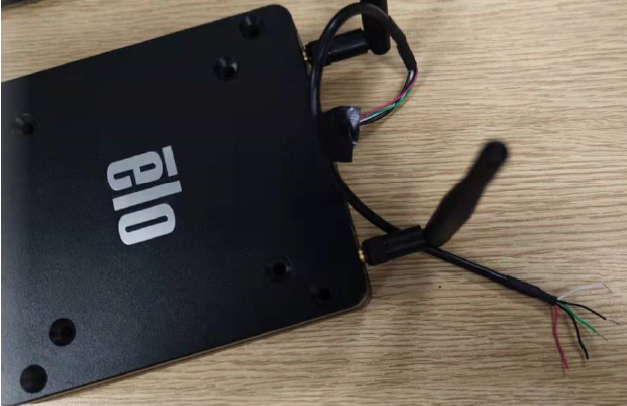

使用GPIO电缆套件：P/N: E211544 或类似电缆。启动ELO外设测试应用程序，并将GPIO电缆插入背包4.0设备上的GPIO连接。

a. 短接白线和黑线。== GPIO81应该变为低电平
b. 短接绿线和黑线。== GPIO82应该变为低电平
c. 测量红线的电压== 应该是5V
d. 将GPIO80输出设置为低电平。它应该变为0 V
