集成指南：密封PCAP触摸屏
从Elo获得的投影电容（PCAP）触摸屏——现为Zebra Technologies的一部分，能够创建坚固的防尘和防水密封。根据您的设计和集成方法，密封可以被设计为满足NEMA 4、NEMA 12和IP65标准。
关键放置及材料规则：
- 密封或垫圈绝不能接触触摸屏的有效区域。它必须仅应用于盖玻璃的非活动边缘区域，以防止误触。
- 始终使用非导电材料进行密封。
- 避免使用硫磺硫化弹性体。硫磺会化学攻击并降解触摸屏传感器内部的银电极图案。
垫圈材料推荐
在设计防尘或防水屏障时，推荐以下材料规格以确保长期性能：
| 密封类型 | 推荐材料 | 应用细节 |
|---|---|---|
| 防尘和脏污密封 | 开放泡沫垫圈。 | 轻轻涂抹在触摸屏和前面边框之间。 |
| 防水密封 | 硅酮、聚氨酯和饱和聚烯烃（使用高能辐照、过氧化物或其他化学交联进行交联）。 | 弹性体垫圈应用于盖玻璃的非活动边缘区域，以防止液体渗入。 |
特定IP等级的密封
如果您的应用需要特定的高等级IP评级（例如，户外自助终端或工业环境），Elo建议使用厚度达到6mm的保护盖玻璃前层。
- 在触摸传感器上方安装厚达6mm的保护盖玻璃前层。
- 访问监视器的屏幕显示（OSD）菜单，并启用“穿透触摸”配置设置。

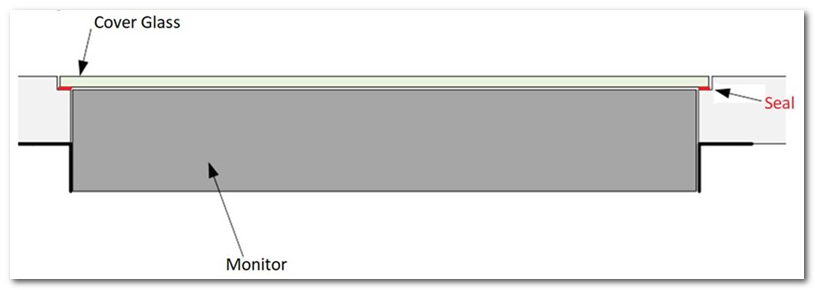

- 将盖玻璃直接密封到您的外壳边框上以完成保护屏障。
注意：请参阅附上的PCAP集成指南以获取全面的机械图纸和布局考虑。
```
