本文描述了PCAP技术的工作原理

投影电容触摸传感（PCAP）是目前在所有高端平板电脑和智能手机中使用的技术，目前在大多数商业应用中也非常普遍。

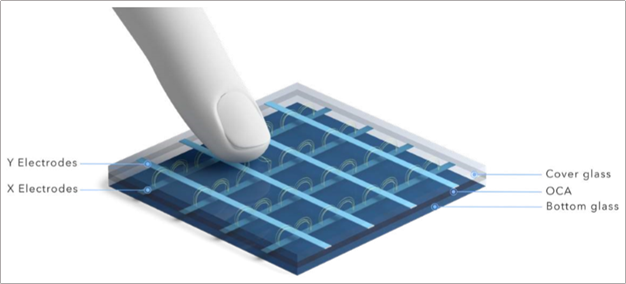

工作原理：

• 透明导体的行和列
• 通过驱动电极发送电脉冲
• 接收电极通过电容耦合拾取信号
• 接触屏幕的导电物体（手指，PCAP触控笔）会改变电容耦合，这被触摸控制器检测到
• 多个同时触摸的真实位置由控制器输出到主设备（通常通过USB或I2C接口）

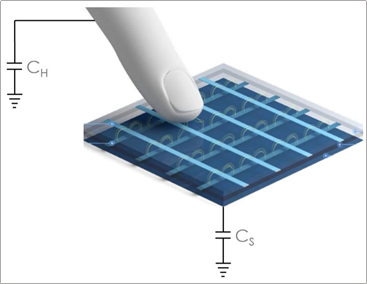

自电容

• 单个电极到地的电容 – CS
• 每个电极单独测量。
• 导电触控笔（手指或其他）增加到地的电容。
• 控制器测量这一电荷变化。

主要优势

• 12+点真实多点触摸
• 快速灵敏的触摸响应
• 高准确性和线性
• 卓越的光学清晰度
• 长期耐用性
• 无漂移操作无需校准
• 提供与消费手机和平板电脑相似的外观、感觉和性能
