本文提供了 P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI 的规格

请查看以下 P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI 的规格

E538507

• 描述: Elo 电缆套件，DVI-D 转 HDMI1.4 电缆
• DVI-D 转 HDMI 电缆应包括两种类型的插头。一侧应为标准 DVI-D（单链路）公头，另一侧为标准 HDMI 1.4 Type A 公头。
• 长度: 1.8m (6 英尺)
• 颜色: 黑色
• 所有电缆和连接器应符合 PC-99 标准

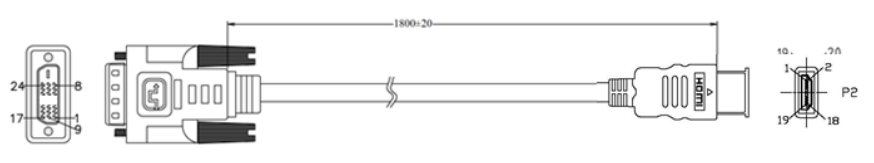

图纸:

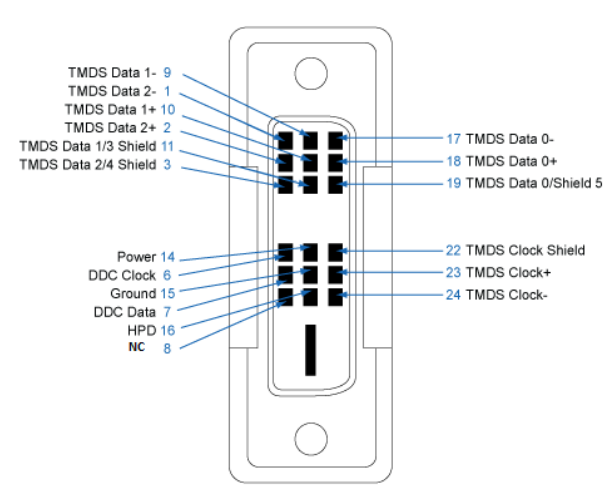

DVI-D（单链路）接线图如下:

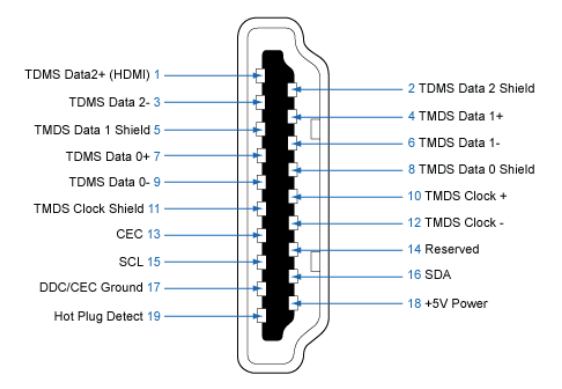

标准 HDMI 1.4 Type A 接线图如下:
