本文提供了 P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP 的规格

以下是 Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP 的规格。

E583090

• 描述：1.8米 DVI-D 至 DisplayPort 视频线
• DVI-D 至 DisplayPort 电缆应包含两种类型的插头。一侧应为标准 DVI-D（双联）公插头，另一侧应为标准 DisplayPort 1.2 公插头。
• 长度：1.8米（6英尺）
• 颜色：黑色
• 所有电缆和连接器应符合 PC-99 标准

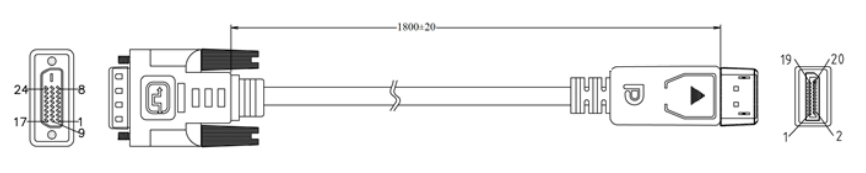

图纸：

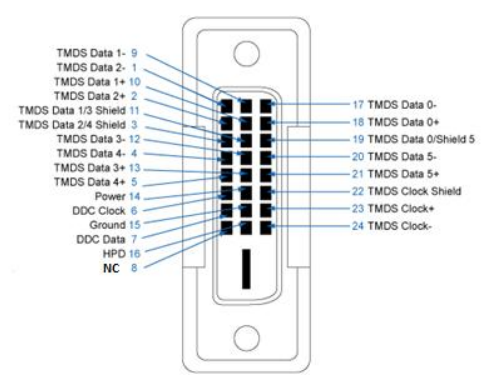

DVI-D（双联）接线图应如下：

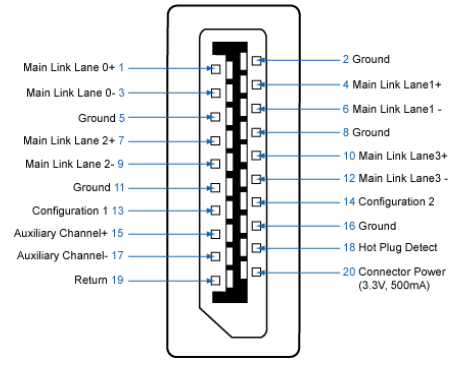

标准 DisplayPort 1.2 接线图应如下：
