本文提供了在Elo的I-Series 4.0 Android设备上测试GPIO的步骤。

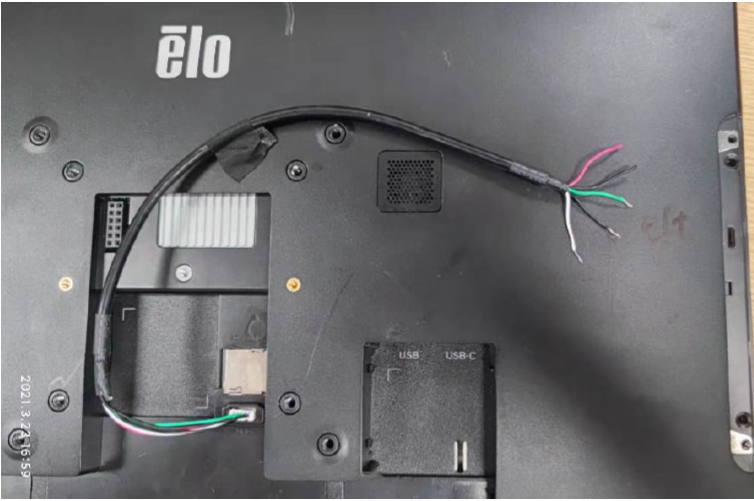

- 使用GPIO电缆套件：P/N: E211544或类似电缆。启动ELO外围设备测试应用程序，将GPIO电缆插入I-Series 4.0设备背面的GPIO连接。
| 步骤 | 操作 | 预期结果 |
|---|---|---|
| a | 将白线短接到黑线上 | GPIO81应为低电平 |
| b | 将绿色短接到黑线上 | GPIO82应为低电平 |
| c | 测量红线上的电压 | 应读作5V |
| d | 将GPIO80输出设置为低电平 | 电压应降至0V |
