本文提供了在 i-Series 4.0 单元背面安装 0702L 的步骤

将 Elo 0702L 触摸屏监视器作为面向客户的显示器安装在 i-Series 4.0 支架背面的步骤。

所需硬件

• P/N: E796382, 0702L 触摸屏监视器
• Elo i-Series 4.0 黑板和支架
• 4 个 Phillips M4 x 0.5 x 18mm 十字螺丝
• 十字螺丝刀

所需软件

• 适用于 Android 的 DisplayLink Presenter

步骤

1. 从支架前部移除电缆盖门

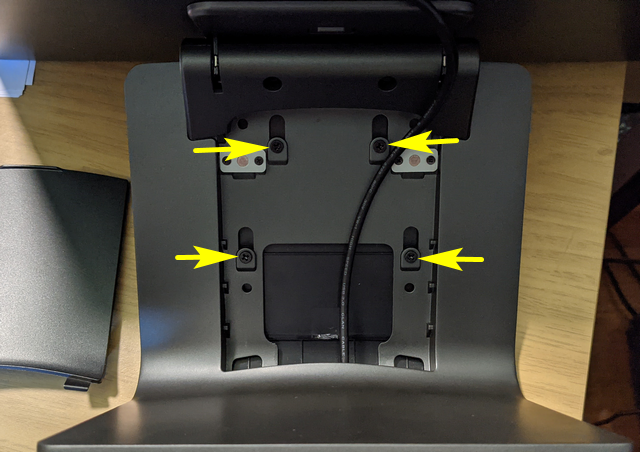

2. 移除下面指示的 4 个螺丝

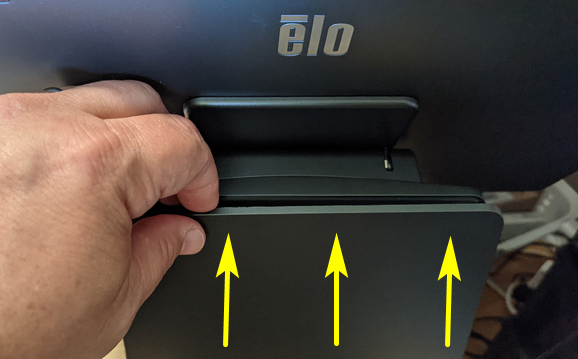

3. 将后盖向上滑动并从支架上取下

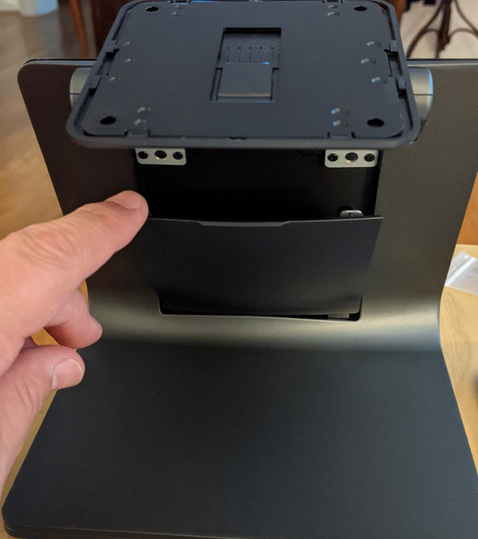

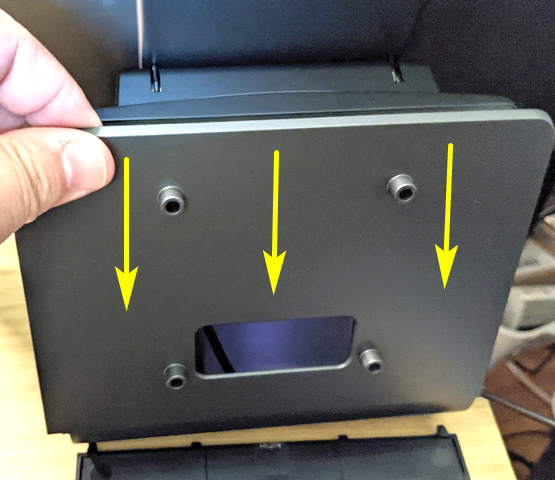

4. 将 75mm VESA 安装适配器向下滑入支架背面的合适位置

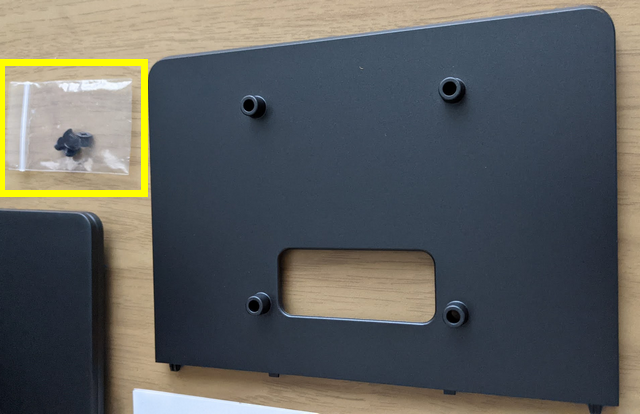

5. 使用随 i-Series 4.0 支架附带的十字螺丝将 VESA 安装适配器固定到支架上



6. 将 0702L 触摸屏监视器与 VESA 安装适配器上的 4 个安装螺柱对齐，并用 Phillips M4 x 18mm 螺丝固定

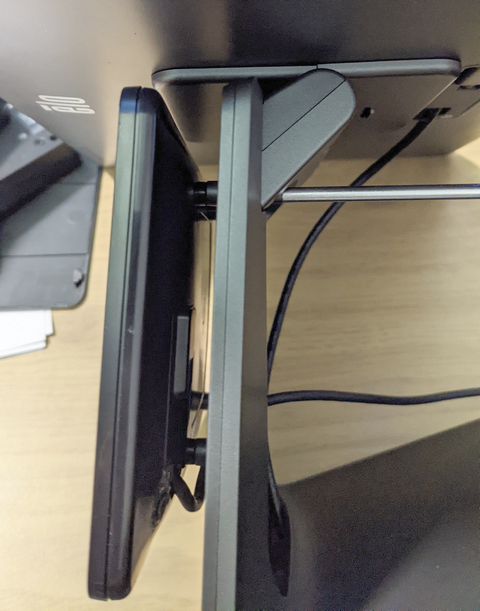

7. 将 0702L 的 Y 电缆通过支架上的电缆通道引导，并将 USB 连接器连接到 i-Series 4.0 USB 集线器

8. 将电缆盖门放回支架前部

9. 下载并安装 DisplayLink Presenter 应用程序

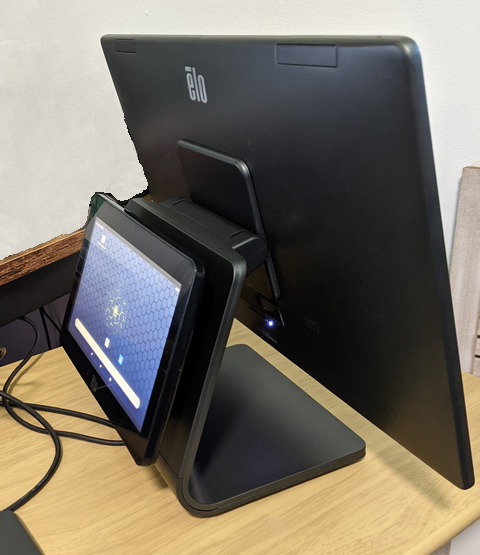

10. 0702L 触摸屏监视器现在应该可以完全正常工作
