本文提供了EloPOS Pack连接器面板及接口的描述

此信息也位于EloPOS Pack用户手册中。

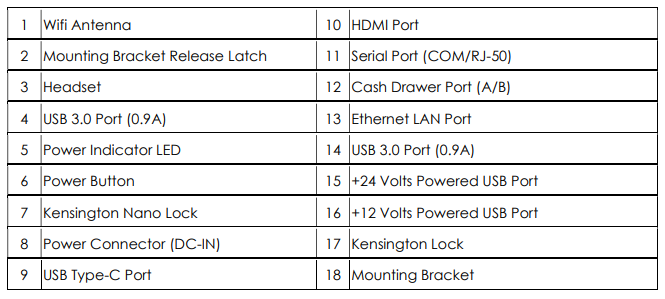

1. Wifi天线
在需要Wifi时，将提供的天线连接到EloPOS Pack。天线与2.4G和5GHz频段兼容。

2. 安装支架释放锁
向右滑动锁定装置以释放EloPOS Pack上的安装支架。

3. 耳机
音频端口设计用于耳机和麦克风连接。

4. USB 3.0端口 (0.9A)
EloPOS Pack的前面板上有两个标准超级速度USB 3.0端口。

5. 电源指示灯LED
电源指示灯LED显示EloPOS Pack的状态。有关更多详细信息，请参见第3节。

6. 电源按钮
按下电源按钮以打开/关闭EloPOS Pack。

7. Kensington纳米锁
Kensington纳米锁是一种超薄防盗机制，用于将EloPOS Pack固定到所需的安装位置。Kensington电缆锁不包括在内。

8. 电源连接器（DC-IN）
要为EloPOS Pack供电，请将AC/DC电源适配器套件的DC连接器插入设备上的电源连接口。
