本文提供关于1502LM连接面板的信息

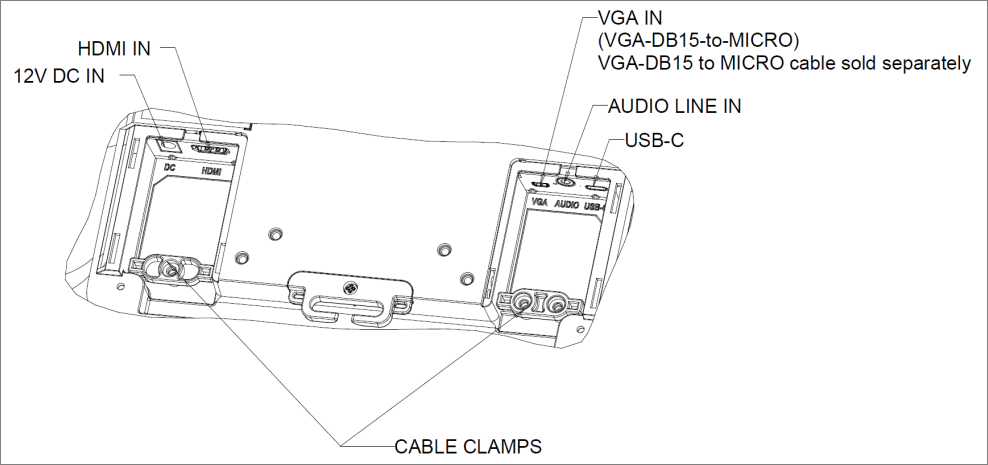

以下描述了Elo 1502LM连接面板及连接说明。
- 注意：缆线固定点可用于用扎带固定缆线。只需将扎带绕过缆线固定点和电缆，即可确保缆线连接安全。
触摸显示器连接
- 通过HDMI的视频源和通过USB Type-C的触摸源：
1. 将HDMI的一端连接到显示器的HDMI输入连接器，另一端连接到您的HDMI视频源。
2. 将USB触摸电缆（USB Type-A到Type-C）连接显示器的USB Type-C连接器与您的PC的USB Type-A端口。此电缆仅支持USB2.0。
3. 将音频电缆连接显示器的音频输入与您的音频源（您也可以通过HDMI电缆使用内置音频）。
4. 将电源适配器的输入连接器连接到电源。将电源适配器的直流输出连接器插入显示器的输入电源插孔。
5. 触摸显示器出厂状态为关闭。按电源按钮开启。
2. 将USB触摸电缆（USB Type-A到Type-C）连接显示器的USB Type-C连接器与您的PC的USB Type-A端口。此电缆仅支持USB2.0。
3. 将音频电缆连接显示器的音频输入与您的音频源（您也可以通过HDMI电缆使用内置音频）。
4. 将电源适配器的输入连接器连接到电源。将电源适配器的直流输出连接器插入显示器的输入电源插孔。
5. 触摸显示器出厂状态为关闭。按电源按钮开启。
- 通过VGA的视频源和通过USB Type-C的触摸源：
1. 将VGA-DB15到MICRO电缆（单独出售，Elo P/N: E710549）的一端连接到显示器的VGA输入连接器，另一端连接到您的VGA视频源（为获得最佳性能，请拧紧VGA连接器上的视频电缆螺钉）。
2. 将USB触摸电缆（USB Type-A到Type-C）连接显示器的USB Type-C连接器与您的PC的USB Type-A端口。此电缆仅支持USB2.0。
3. 将音频电缆连接显示器的音频输入与您的音频源。
4. 将电源适配器的输入连接器连接到电源。将电源适配器的直流输出连接器插入显示器的输入电源插孔。
5. 触摸显示器出厂状态为关闭。按电源按钮开启。
2. 将USB触摸电缆（USB Type-A到Type-C）连接显示器的USB Type-C连接器与您的PC的USB Type-A端口。此电缆仅支持USB2.0。
3. 将音频电缆连接显示器的音频输入与您的音频源。
4. 将电源适配器的输入连接器连接到电源。将电源适配器的直流输出连接器插入显示器的输入电源插孔。
5. 触摸显示器出厂状态为关闭。按电源按钮开启。
- 通过USB Type-C的视频源和触摸源：
1. 将USB Type-C到Type-C电缆（单独出售，Elo P/N: E710364）连接显示器的USB Type-C连接器与您的PC的USB Type-C端口。
2. 将电源适配器的输入连接器连接到电源。将电源适配器的直流输出连接器插入显示器的输入电源插孔。
3. 触摸显示器出厂状态为关闭。按电源按钮开启。
注意：
1. 显示器规格中显示了USB Type-C引脚图。
2. 建议使用Elo USB Type-C到Type-C（Elo P/N: E710364）电缆以防止任何兼容性问题。
3. USB Type-C仅提供视频或触摸功能，不提供电源。
2. 将电源适配器的输入连接器连接到电源。将电源适配器的直流输出连接器插入显示器的输入电源插孔。
3. 触摸显示器出厂状态为关闭。按电源按钮开启。
注意：
1. 显示器规格中显示了USB Type-C引脚图。
2. 建议使用Elo USB Type-C到Type-C（Elo P/N: E710364）电缆以防止任何兼容性问题。
3. USB Type-C仅提供视频或触摸功能，不提供电源。
