本文提供有关 E-Series 2 一体机 (AIO) 触控电脑的布局和连接信息。

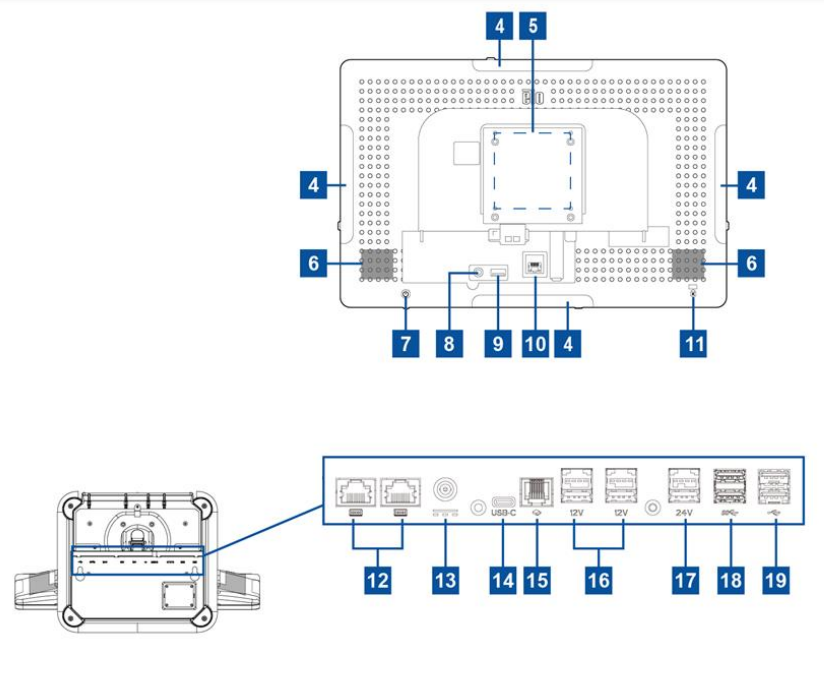

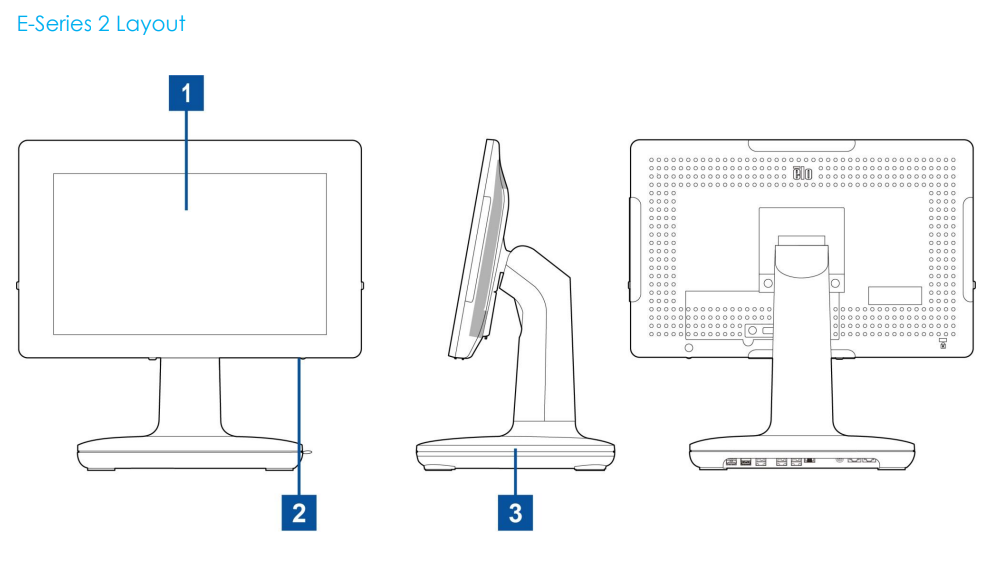

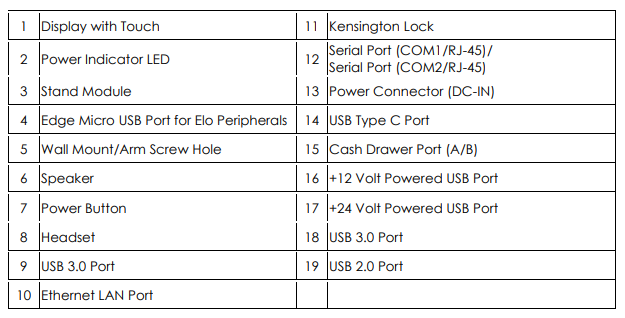

E-Series 2 的布局和连接如下面所示。

详细信息请见 E-Series 2 用户手册 .pdf




1. 带触控的显示器
该型号可根据以下触控技术提供。

• TouchPro，无边框投射电容 (PCAP)

2. 电源指示 LED
电源指示 LED 显示触控电脑的状态。有关更多详细信息，请参阅 用户手册 的第 3 节。

3. 支架模块
支架模块采用坚固设计，支持 Elo 一体机触控电脑。

4. 边缘微型 USB 端口（配件包 - 连接）
E-Series 2 在显示器上配有四个边缘 USB 端口，用于安装可选外设。外设可以在边缘固定，以满足许多 I/O 外设要求。

5. VESA 支架
显示器后面提供四个孔的 75x75mm 的 M4 螺钉安装孔。
VESA FDMI 兼容安装代码为：VESA MIS-D, C

6. 扬声器
两个内置的 2 瓦扬声器提供音频输出。

7. 电源按钮
按下电源按钮开关触控电脑系统。

8. 耳机
音频端口设计用于耳机和麦克风连接。

9. USB 3.0 端口
触控电脑系统后侧配有一个标准的超级速度 USB 3.0 端口。

10. 以太网 LAN 端口
E-Series 2 以太网 LAN 端口提供高达 1 Gbps 的网络速度能力。

11. 凯绅锁
凯绅锁是标准的防盗机制，用于将桌面固定到所需的安装位置。凯绅锁缆线不包括在内。

12. 串行端口 (COM1/RJ-45)/串行端口 (COM2/RJ-45)
串行端口是用于 RJ-45 接口连接的 RS-232 规范。

13. 电源连接器 (DC-IN)
要启动触控电脑，请将 AC/DC 电源适配器套件的 DC 连接器插入设备上的电源连接端口。

• 注意：当需要从支架模块上拆下 DC 插头时，请按下图所示握住并小心拔出。

14. USB Type-C 端口
USB Type-C 端口可连接其他兼容 Type-C 的设备。

15. 现金抽屉端口 (A/B)

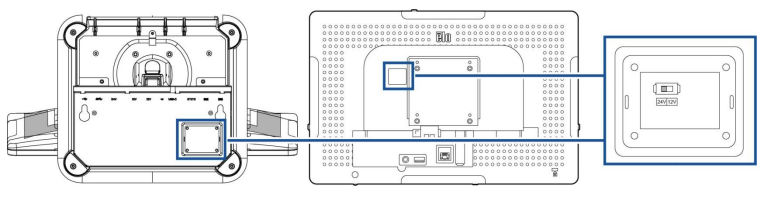

主现金抽屉端口为 RJ-12 接口设计，并提供 +12VOLTS 和 +24VOLTS 的可切换操作。默认设置为 +24 伏，设置可以从支架模块底部或显示器后面进行调整。

a. 现金抽屉端口引脚分配

16. +12 伏供电的 USB 端口
+12 伏供电的 USB 最大功率限制为 12 伏 1.5 安培。

17. +24 伏供电的 USB 端口
+24 伏供电的 USB 端口规格适用于所有 E-Series 2 型号。+24 伏供电 USB 的最大功率限制为 24 伏 2.3 安培。在特殊情况下，当您的系统以 100% 负荷运行并且除 +24 伏供电的 USB 端口外连接所有 I/O 端口以达到每个端口的最大功率负荷时，请为您的 24V 外设使用外部电源适配器（不适用于板上 +24 伏供电的 USB 端口）。请确保您的整体外设电源消耗不超过以下限制（假设系统以最大功率消耗运行，但这在 POS 应用中并不常见）：不超过 156W。

18. USB 3.0 端口
触控电脑系统的输入/输出面板上有两个标准的超级速度 USB 3.0 端口。

19. USB 2.0 端口
触控电脑系统的输入/输出面板上有两个 USB 2.0 端口。
