如何在Elo X-Series Rev. A一体机计算机（H81主板）上闪存BIOS
对象：公众 / Elo客户、现场服务技术人员和集成商
文章类型：固件闪存和BIOS维护流程
本流程提供了详细的逐步说明，指导如何创建可启动的FreeDOS闪存驱动器，并在Elo X-Series Rev. A一体机（AiO）触摸计算机上闪存系统BIOS，这些计算机配备了Intel H81主板芯片组。
⚠️ 关键BIOS闪存警告：
在BIOS闪存批处理脚本执行期间，请不要关闭电源、断开电源或中断系统。这样可能会永久损坏主板EEPROM，使系统无法操作。确保在整个过程中电源稳定。
第一阶段：创建可启动的FreeDOS USB驱动器（Rufus）
- 将USB闪存驱动器（至少512 MB）插入您的Windows PC。
- 下载并启动Rufus USB格式化工具。
-

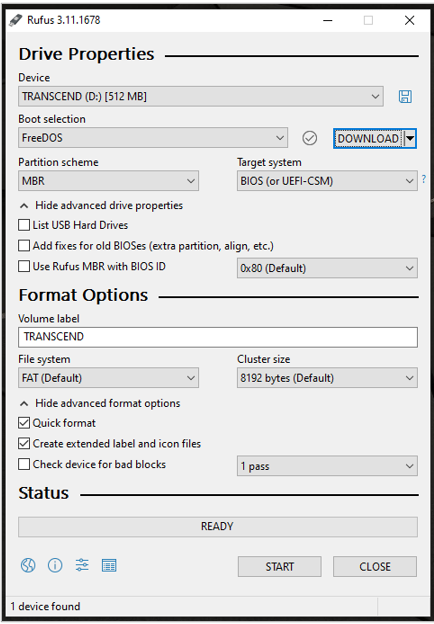

配置以下Rufus参数：
- 启动选项：FreeDOS
- 分区方案：MBR
- 目标系统：BIOS（或UEFI-CSM）
- 文件系统：FAT / FAT32（默认）
- 格式选项：勾选快速格式和创建扩展标签和图标文件
-

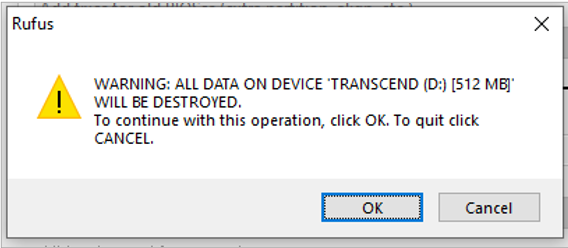

点击开始并通过点击确定来确认提示。
-

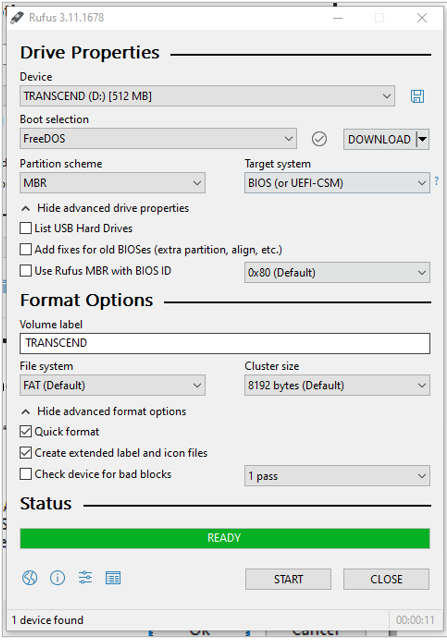

当格式化完成且状态栏显示已准备就绪时，点击关闭。
-

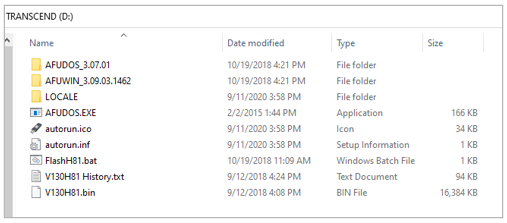

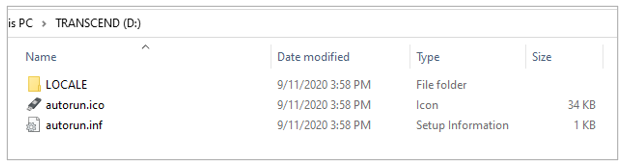

在Windows资源管理器中打开格式化的USB驱动器的根目录，以验证系统文件已创建：
-

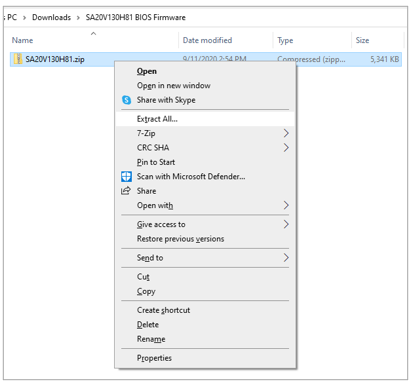

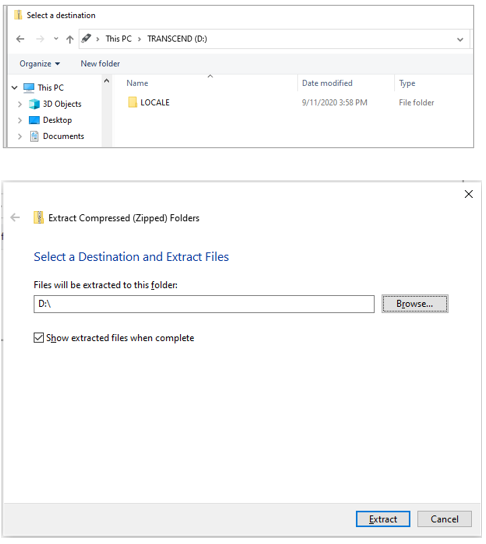

下载和提取BIOS文件：从Elo固件更新门户下载适合您型号的正确BIOS固件档案（例如， SA20V130H81.zip适用于15X3 Rev. A型号）。将所有内容直接提取到可启动USB驱动器的根目录中。
第二阶段：配置系统BIOS并启用ME FW重新闪存
- 插入准备好的USB闪存驱动器，并将物理USB键盘连接到Elo X-Series设备。
-

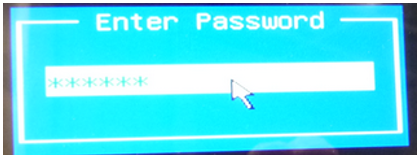

开机并立即在启动画面显示时按下Ctrl + F2以进入管理员BIOS。当提示输入密码时，输入：
eloelo -

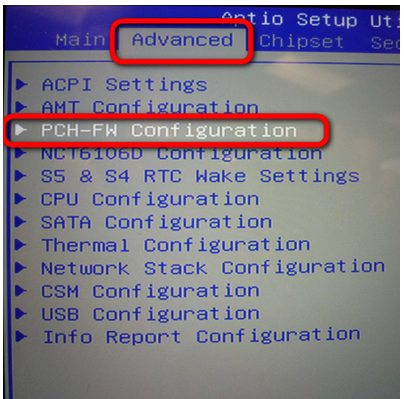

导航到高级选项卡，选择PCH-FW配置。
-

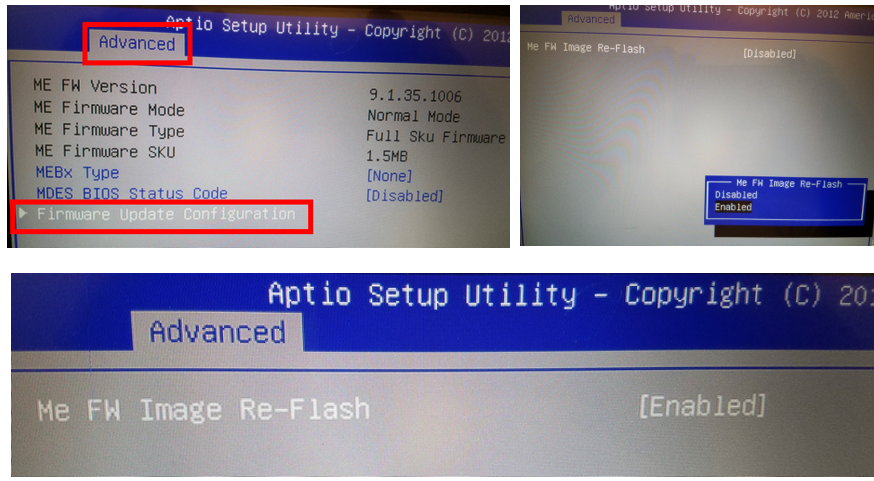

选择固件更新配置，并将Me FW映像重新闪存设置为启用。
-

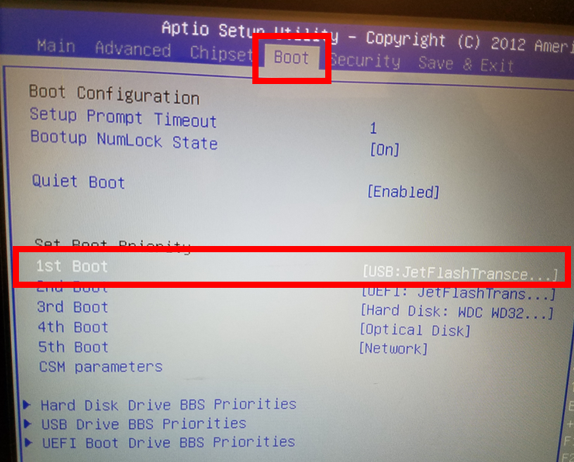

导航到启动选项卡，将USB闪存驱动器设置为第一启动设备。
-

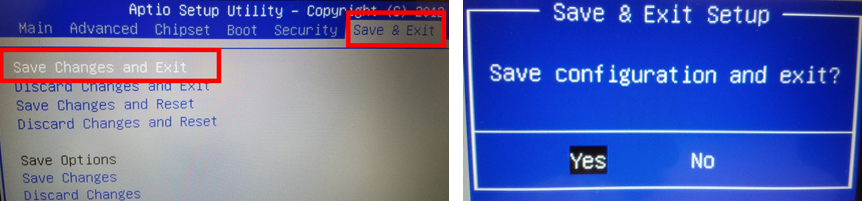

导航到保存和退出选项卡，选择保存更改并退出。
第三阶段：在FreeDOS中执行BIOS闪存
-

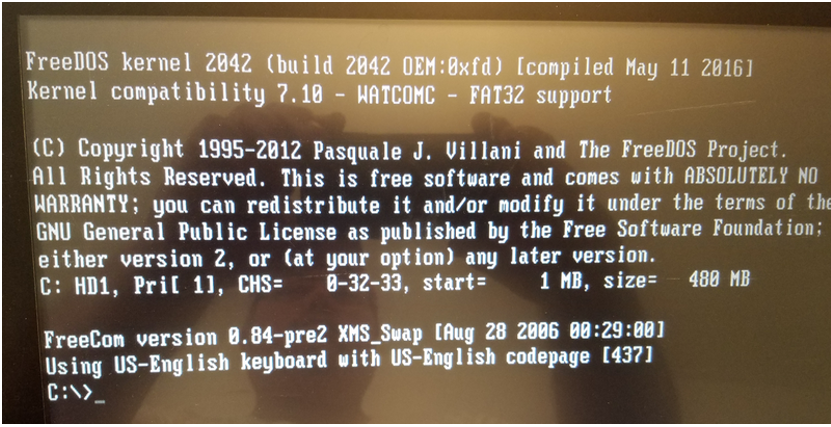

系统将直接重启进入FreeDOS命令窗口：
-
在

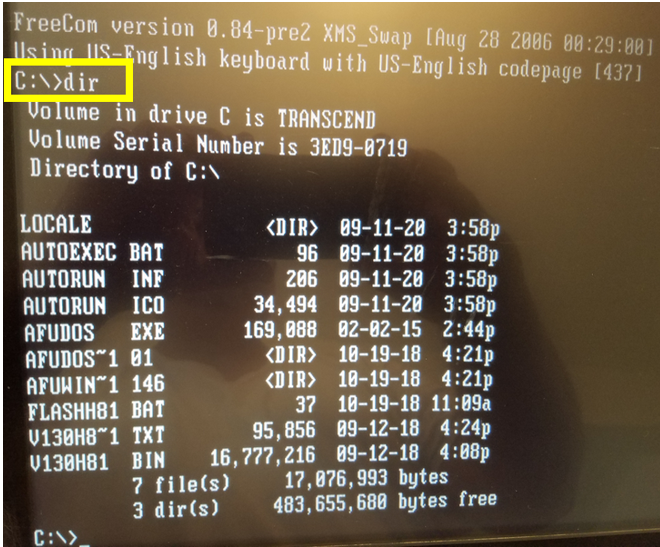

C:\>提示符下，输入dir并按Enter以验证闪存批处理脚本是否存在： -

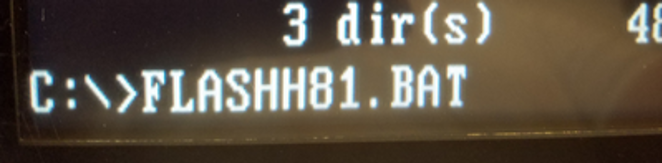

通过输入
FLASHH81.BAT（或您包中包含的特定.BAT脚本）并按Enter来执行闪存批处理文件： -

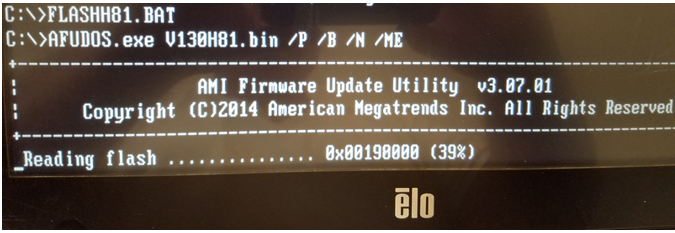

闪存工具将擦除、编程并验证BIOS和Intel ME区域。允许更新在不中断的情况下完成（通常需要2-3分钟）：
-

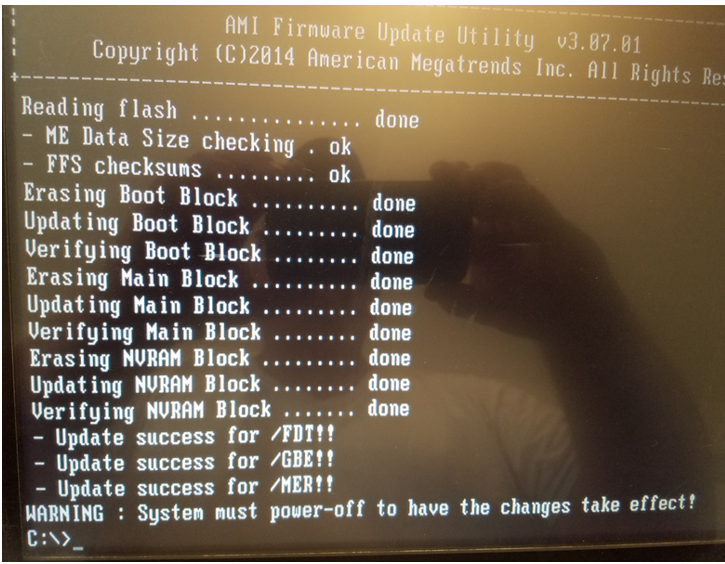

完成后，终端将显示：
警告：系统必须关闭以使更改生效！ - 电源循环：按住电源按钮以关闭设备。移除USB闪存驱动器。断开主AC电源线20秒以完全清除硬件待机电源，然后重新连接电源并启动系统。
-

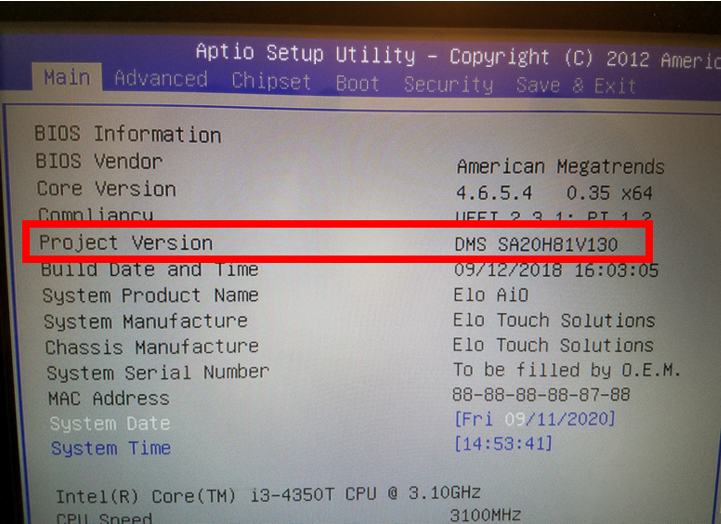

验证版本：进入BIOS（按Ctrl + F2）并检查主页面以确认更新的项目版本号：
