如何在Elo Backpack与Intel®上更新系统BIOS和Intel ME固件

受众：公众 / Elo客户、IT管理员、现场技术人员和集成商

文章类型：固件编程、主板维护和BIOS闪存过程

本文提供了在Elo Backpack®与Intel（Windows/Intel架构）上使用基于Windows的AMI固件更新（AFUWIN）工具更新系统BIOS和Intel®管理引擎（ME）固件的逐步说明。

前提条件及固件下载

从官方网站获取经过验证的您Elo Backpack型号的具体BIOS/ME固件包：

逐步BIOS和ME更新程序

第一阶段：在BIOS设置中启用Intel ME固件重闪

1. 连接USB键盘，打开带有Intel的Elo Backpack，在启动时反复按Del键进入BIOS设置工具。
2. 导航至以下路径：
   高级 > PCH-FW配置 > 固件更新配置

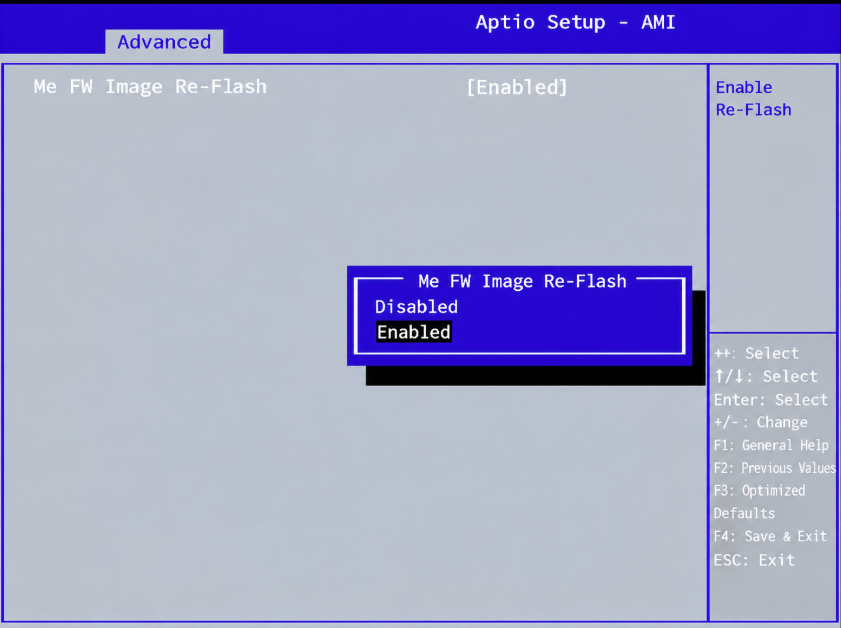

3. 找到Me FW映像重闪设置，并将其更改为[启用]：



4. 导航至保存并退出标签，选择保存更改并重置，允许系统重新启动进入Windows。

第二阶段：在Windows中执行固件编程

5. 将AfuWin64.zip闪存工具归档文件解压到本地驱动器（例如，C:\BIOS_Update\）。
6. 将新的BIOS固件二进制文件（例如，B245.20A）直接复制到与AFUWINx64.exe相同的文件夹中。
7. 以管理员身份打开命令提示符：
   • 点击Windows开始菜单，输入cmd，右键单击命令提示符，选择以管理员身份运行。

8. 更改目录（cd）到您的闪存工具文件夹：

   cd C:\BIOS_Update

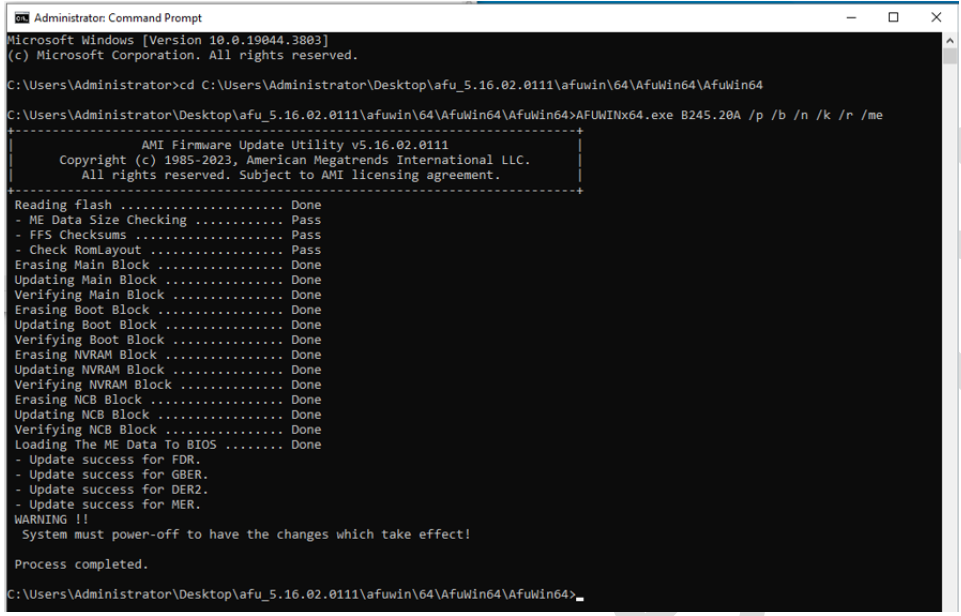

9. 执行闪存命令（如果您的固件文件名不同，请将B245.20A替换为您的实际固件文件名）：

   AFUWINx64.exe B245.20A /p /b /n /k /r /me

   (参数解析： /p 编程主BIOS, /b 编程引导块, /n 编程NVRAM, /k 编程非关键块, /r 保留SMBIOS UUID/密钥, /me 编程Intel ME区域.)



第三阶段：系统重启和版本验证

10. 一旦工具显示成功完成状态，重启系统。系统将在重启过程中执行自动二次初始化周期以应用ME固件。
11. 在重启过程中，按Del进入BIOS设置菜单。
12. 在主和高级标签下，核实BIOS版本和ME固件版本反映新的安装构建号。
