本文提供了有关Elo 53系列IDS显示器支持的安装方式的信息。

• 注意：强烈建议至少两人共同处理、提升或移动IDS显示器。
• 注意：不要将IDS显示器长时间放置在面朝下的位置，因为这会导致LCD面板永久损坏。

安装方位
支持以下安装方位：横向、纵向和桌面。

横向安装

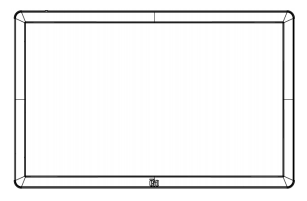

在横向安装IDS显示器时，请确保Elo标志出现在如下图片中的相同位置。



纵向安装
将IDS显示器旋转至纵向安装时，请确保Elo标志出现在如下图片中的相同位置。IO端口将位于底部。



桌面
当在桌面应用中使用IDS显示器时，通过后面的VESA安装图案支撑IDS显示器的重量。如果需要，也可以在边缘周围添加额外支撑，以维持触摸屏的平坦度。

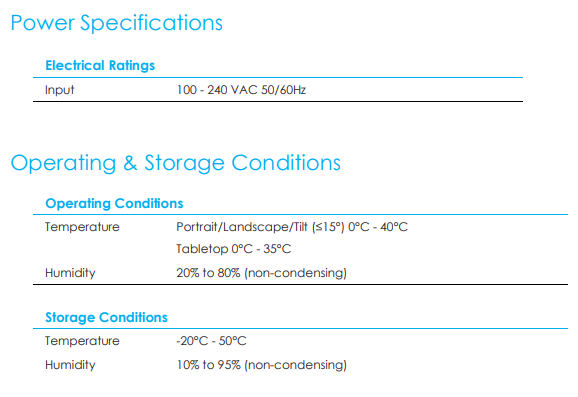

必须实施冷却方法，确保显示器下方的空气温度不超过操作规格。有关桌面模式要求，请参见操作和储存条件部分。


倾斜模式

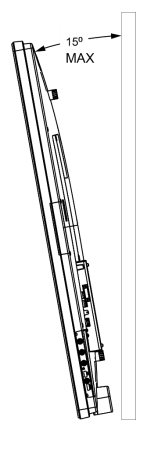

IDS显示器支持15º的倾斜。


后VESA安装
IDS显示器后面提供了一个四孔、600x600mm和400x400mm的安装图案。
遵循VESA FDMI标准的安装编码如下：

有关尺寸图，请访问www.elotouch.com。

• 5553L尺寸图
• 6553L尺寸图

可选安装方式
对于IDS ET6553L/ET5553L显示器，提供可选的低配置墙壁安装套件。详细信息请参见www.elotouch.com上的市场规格图。

Elo低配置墙壁安装套件：

• P/N E282876和图纸MS602094用于IDS ET6553L
• P/N E727774和图纸MS602320用于IDS ET5553L

请参考墙壁安装用户指南以获取详细安装信息。

纵向安装音箱（可选）

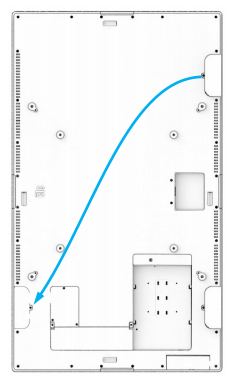

当IDS显示器以纵向模式安装时，将右上侧音箱移至左下侧，以获得更好的自然立体声效果。

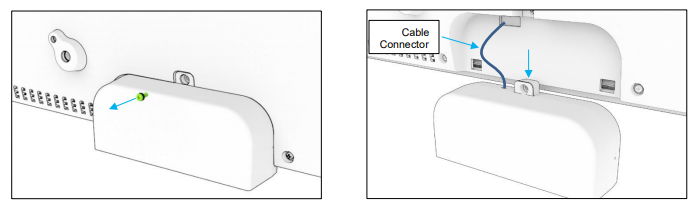

1. 拆下音箱的安装螺钉，并向下滑动音箱以 disengage 安装钩。向下拉音箱，使电缆连接器暴露并拔掉连接器。

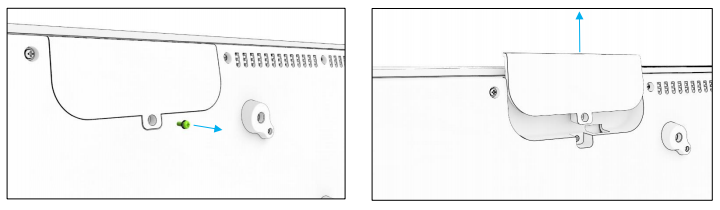

2. 拆下IDS显示器右上角安装盖的螺钉，并向下滑动盖子以 disengage 安装钩。

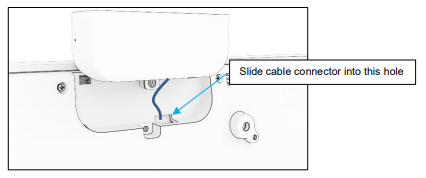

3. 通过连接音箱电缆连接器，将音箱安装到新位置。然后将电缆和连接器插入孔中，从顶部向下滑动音箱，使两个钩子与后盖的插槽啮合。重新安装安装螺钉。



4. 在旧音箱位置安装步骤2中拆下的盖子，向内滑动，使钩子与后盖的插槽啮合，然后安装安装螺钉。

以上安装信息也可以在5553L/6553L 用户手册的第12-17页找到。
