EloPOS 和 WLIDS 单元的 EC 固件更新说明

本文提供了从 Elo（现在是 Zebra Technologies 的一部分）更新 EloPOS 和 WLIDS 设备 EC 固件的逐步说明。

所需工具和硬件

• 支持的 EloPOS 或 WLIDS 系统单元。
• 电源 / USB 电缆（根据您的单元型号）：
  • WLIDS： USB 电源适配器（部件号：E903506 电源砖，Type-C，100W，FSP）。
  • EloPOS： 电源适配器（部件号：E511572 AIO 电源砖，24V，180W，Delta）。
• USB 键盘（可选）。
• USB 闪存驱动器（2MB 或更大）。

所需软件

• EC 固件文件： E3E5_EC_E205.20A_0.27（可以作为知识库附件或在 此处 下载）。

准备 USB 闪存驱动器的步骤

1. 将您的 USB 闪存驱动器格式化为 FAT32（所需最小大小为 2MB）：
   1. 将 USB 驱动器 连接到活动计算机，并选择 打开文件夹以查看文件。
   2. 右键单击 Windows 资源管理器中的 USB 驱动器，选择 格式化。
   3. 在格式化窗口中，从 文件系统 下拉菜单中选择 FAT32。
   4. 单击 开始，然后通过单击 确定 确认以开始格式化。
   5. 格式化完成后，单击 确定。
2. 从 E3E5_EC_E205.20A_0.27 目录直接提取并复制所有文件和文件夹到格式化的 USB 驱动器的 根目录。


更新 WLIDS 单元的步骤

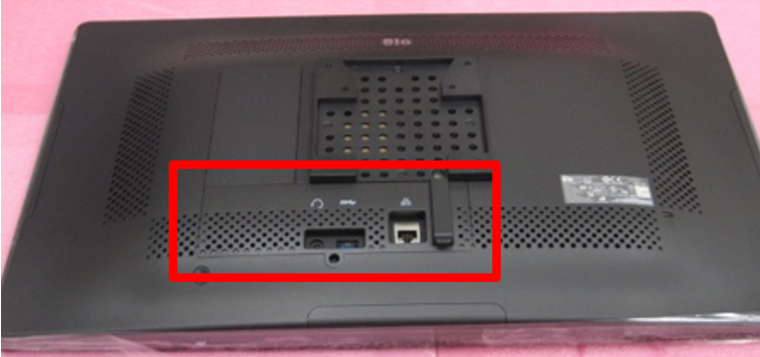

1. 拆下物理 电缆盖，以找到并访问 USB 电源连接区域。

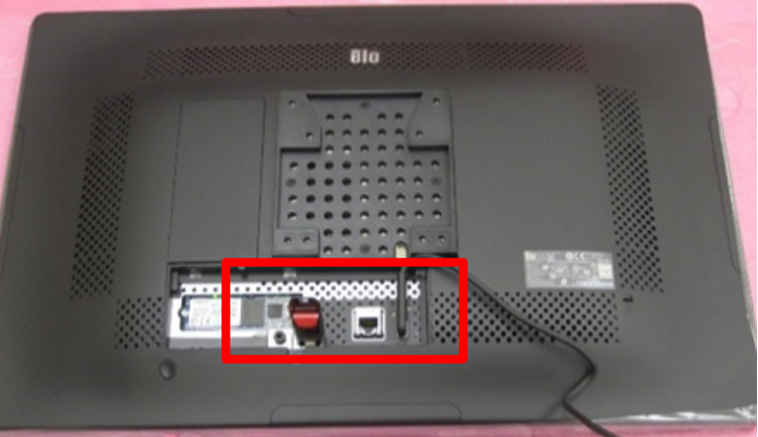

2. 插入 USB-C 电源适配器，并将准备好的 USB 闪存驱动器 插入指定的端口。

   重要警告： 为了避免连接器损坏，请不要将 WLIDS 单元的实际重量直接放在连接的 USB 驱动器上。在此过程中，使用泡沫或纸板安全支撑设备。



3. 打开设备电源。

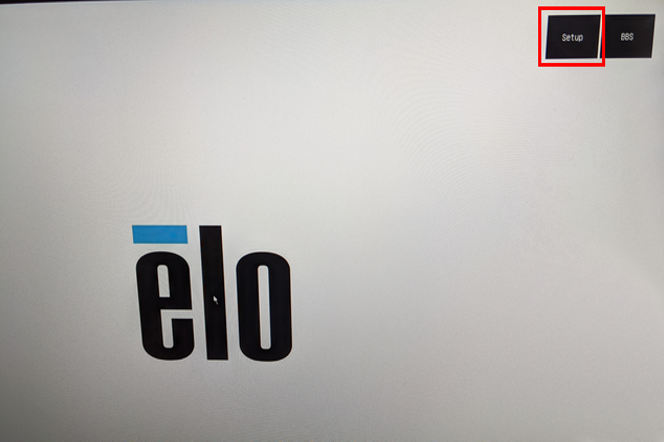

4. 在系统启动时，按外部键盘上的 Del 键 或点击屏幕上的 SETUP 图标以进入系统 BIOS。

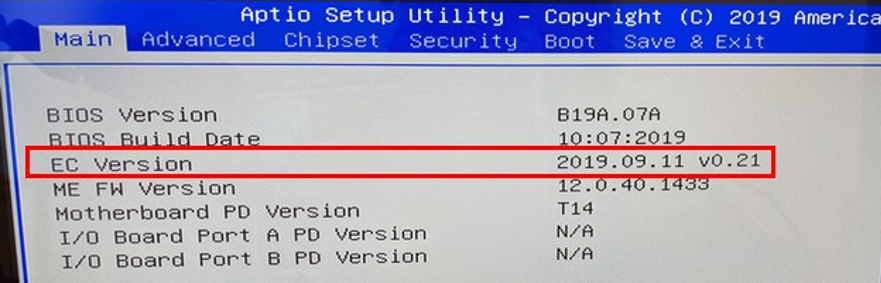

5. 在 主 选项卡下，查看列出的 EC 版本。（在下面的示例中，版本为 v0.21。）

   注意： 如果您的系统已经运行 EC 版本 v0.27，则您的硬件是最新的，无需此程序。否则，请继续进行步骤 6。

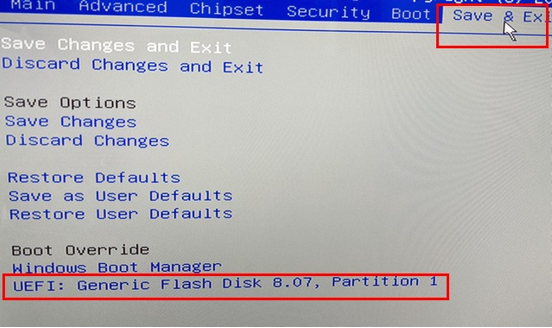

6. 导航到 保存与退出 选项卡，向下滚动到 启动覆盖 部分，双击 UEFI。

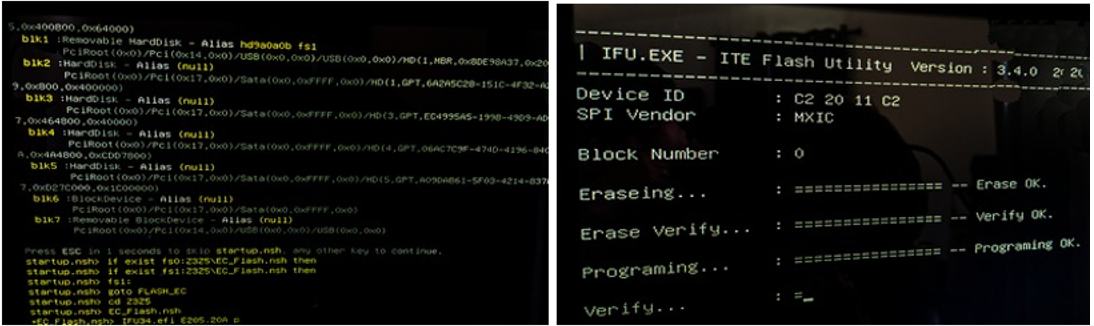

7. 系统将自动初始化并执行更新工具。

   重要警告： 在固件更新过程中，请勿拔出、关闭电源或中断设备。



8. 完成后，系统将重新启动并显示 Elo 启动画面。

   • 立即拔掉 USB 驱动器，然后进入 设置 菜单。如果 USB 驱动器仍然连接，设备将不断循环返回到更新屏幕。
   • 如果您错过了初始 BIOS 启动窗口，请在未连接 USB 驱动器的情况下重新启动设备，按 Del 或 设置 图标。

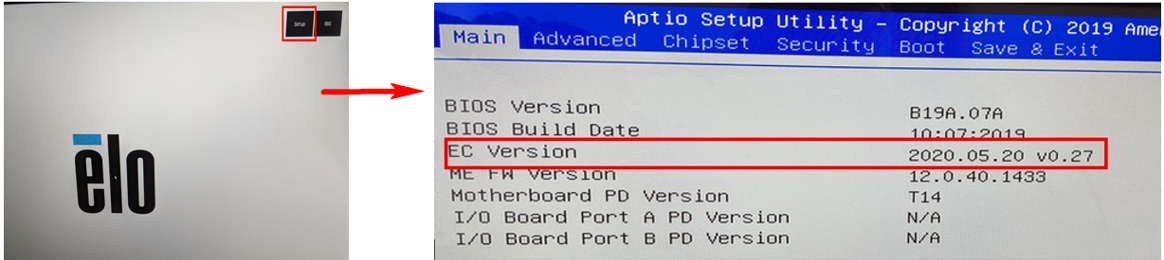

   • 导航到 主 选项卡，验证 EC 版本 是否成功更新为 2020.05.20 v0.27。如果未更新，请重复步骤 4 到 6。



更新 EloPOS 单元的步骤

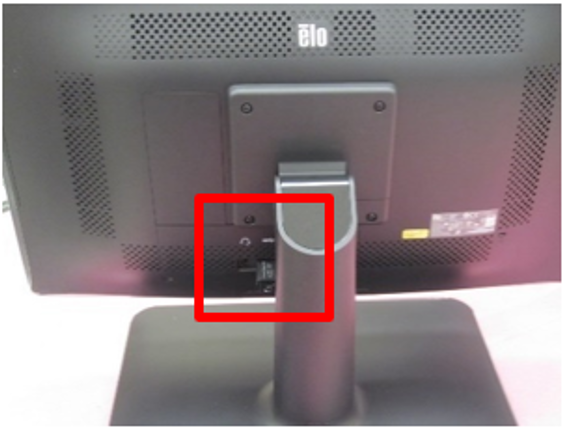

1. 将准备好的 USB 闪存驱动器 安装到设备上的可用端口中。

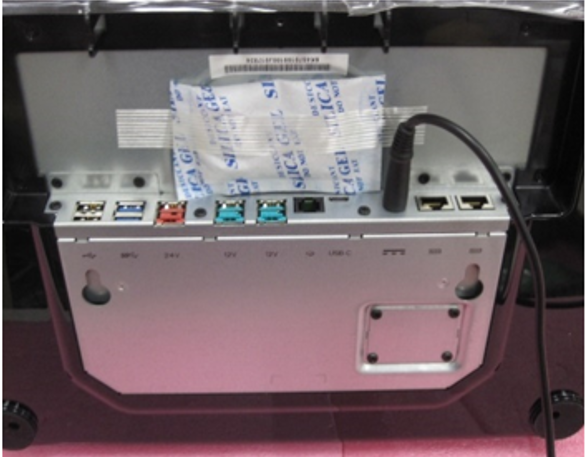

2. 将适当的 直流电源适配器 连接到您的单元。

3. 打开设备电源。
4. 在系统启动时，按键盘上的 Del 键 或选择屏幕上的 SETUP 图标以访问 BIOS。


5. 在 主 选项卡下，查看列出的 EC 版本。（在下面的示例中，版本为 v0.21。）

   注意： 如果您的系统已经运行 EC 版本 v0.27，则您的硬件是最新的，无需此程序。否则，请继续进行步骤 6。



6. 导航到 保存与退出 选项卡，向下滚动到 启动覆盖 部分，双击 UEFI。


7. 系统将自动初始化并执行更新工具。

   重要警告： 在固件更新过程中，请勿拔出、关闭电源或中断设备。



8. 完成后，系统将重新启动并显示 Elo 启动画面。

   • 立即拔掉 USB 驱动器，然后进入 设置 菜单。如果 USB 驱动器仍然连接，设备将不断循环返回到更新屏幕。
   • 如果您错过了初始 BIOS 启动窗口，请在未连接 USB 驱动器的情况下重新启动设备，按 Del 或 设置 图标。
   • 导航到 主 选项卡，验证 EC 版本 是否成功更新为 2020.05.20 v0.27。如果未更新，请重复步骤 4 到 6。
