将Elo ECMG4作为独立计算机模块使用
本文解释了如何独立于IDS显示器操作Elo ECMG4。这允许您将ECMG4连接到任何具有HDMI输入的显示器，以进行测试、布置或配置。
技术人员通知： 此程序旨在供经验丰富的计算机技术人员使用。ECMG4设计用于在IDS显示器内操作，此设置仅用于测试或配置目的。
所需硬件
- Elo ECMG4计算机模块： https://www.elotouch.com/accessories-ecmg4.html
- 配备HDMI的显示器（本指南中使用的示例：Elo 1099L户外开放式显示器）
- 用于Elo计算机模块的0.35M适配器电缆C14 – Elo P/N: E766781
-
北美1.8m（6英尺）电源电缆C13 – Elo P/N: E593865
- 或者，您可以使用第三方C13电源电缆，例如Tripp Lite的这一款。
- HDMI电缆示例在这里。
- USB触摸电缆（仅在连接触摸显示器时需要）示例在这里。
-
带开关的电源排插 – Elo P/N: E765397
- 另外，您可以使用带开关的第三方电源排插，例如Tripp Lite的这一款。
连接步骤
-

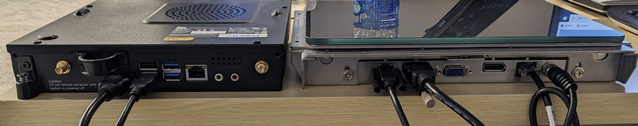

将HDMI电缆连接在显示器和ECMG4之间。如果使用触摸显示器，还要连接USB触摸电缆。
-

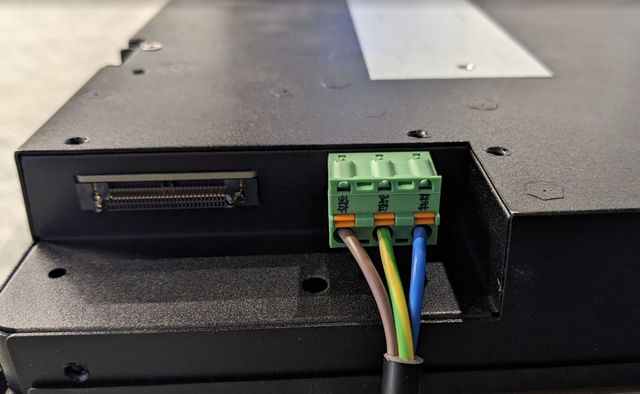

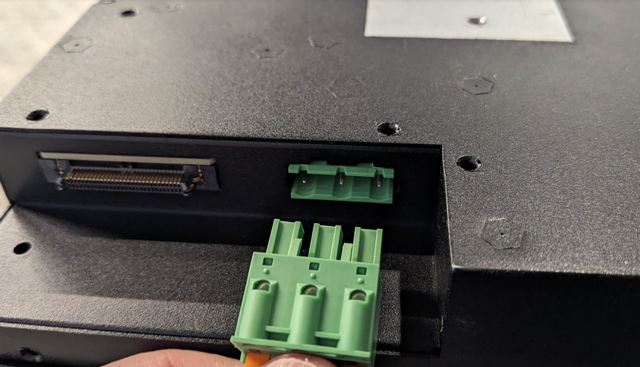

将0.35M适配器电缆C14连接到ECMG4计算机模块。
-

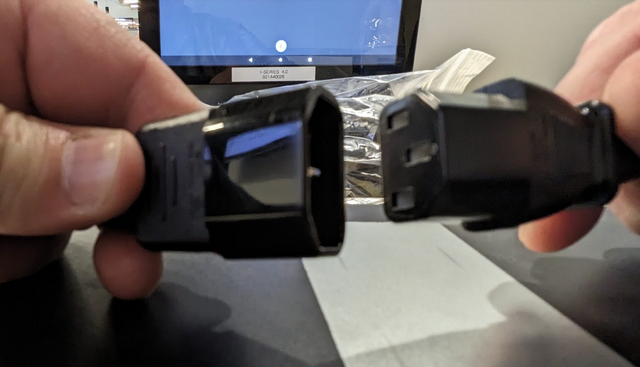

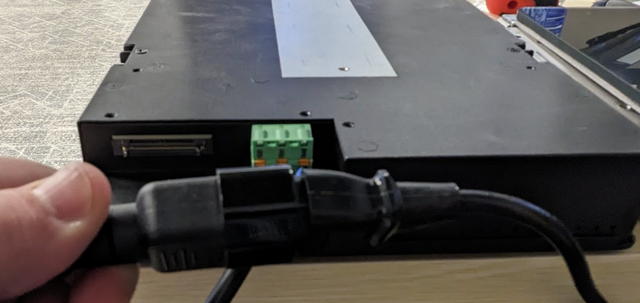

将C13电源电缆连接到适配器电缆上的C14连接。
- 通过将C13电源电缆插入带开关的电源排插或带开关的插座来供电。
-

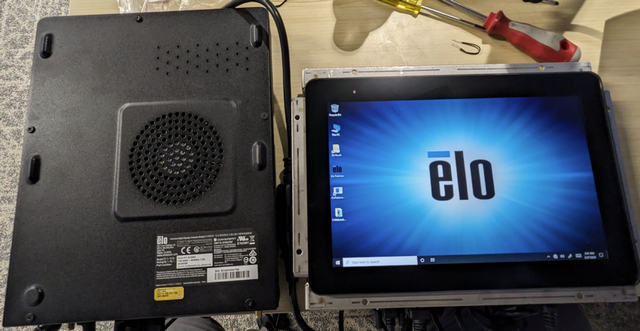

确认显示器上出现视频输出，系统开始启动。
重要：
ECMG4没有外部电源开关。要打开和关闭设备，请使用带开关的插座或带开关的电源排插。当重新供电时，ECMG4将自动开始其启动序列。
ECMG4没有外部电源开关。要打开和关闭设备，请使用带开关的插座或带开关的电源排插。当重新供电时，ECMG4将自动开始其启动序列。
在BIOS中更改电源设置
为了确保在交流电源接入时ECMG4自动开机，请更改下面的BIOS设置。
注意： 默认的BIOS行为可能会阻止在断电并恢复供电后自动启动。建议在使用带开关的电源排插控制电源时使用此设置。
- 在启动时通过按连接的键盘上的DEL键进入系统BIOS。
-

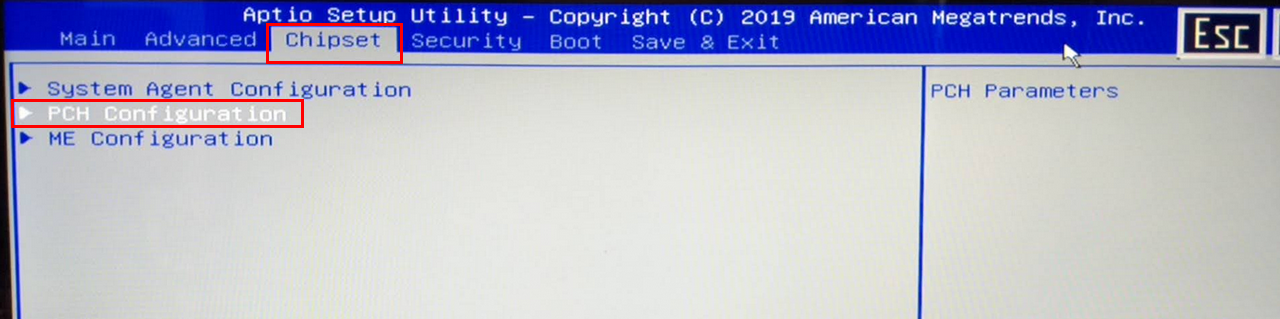

导航到芯片组，然后选择芯片组PCH配置。
芯片组PCH配置" width="1280" height="319" /
-

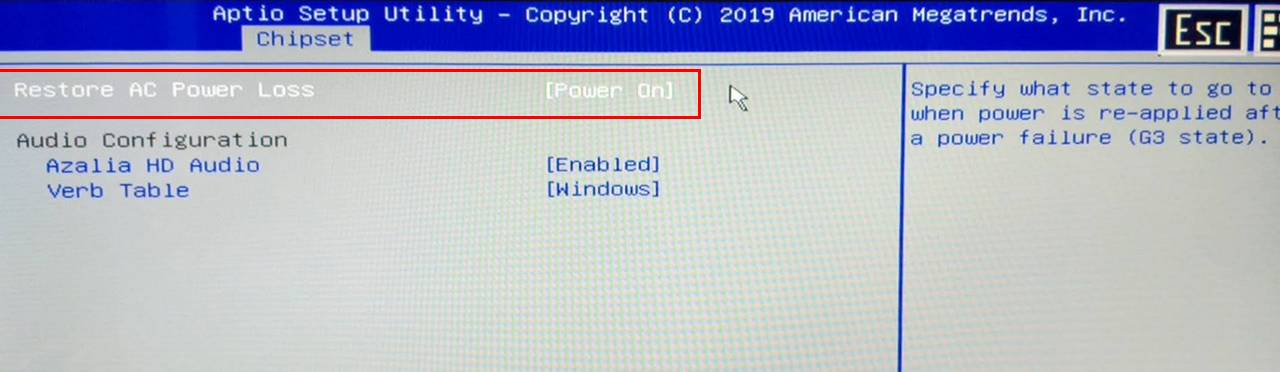

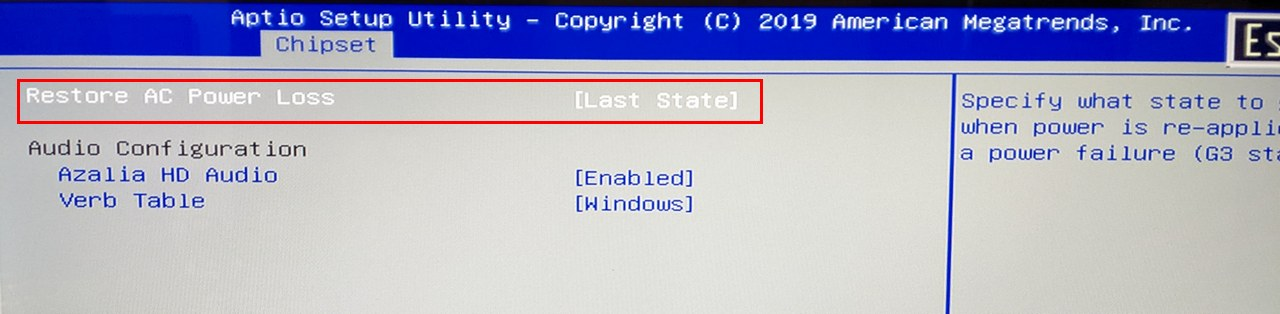

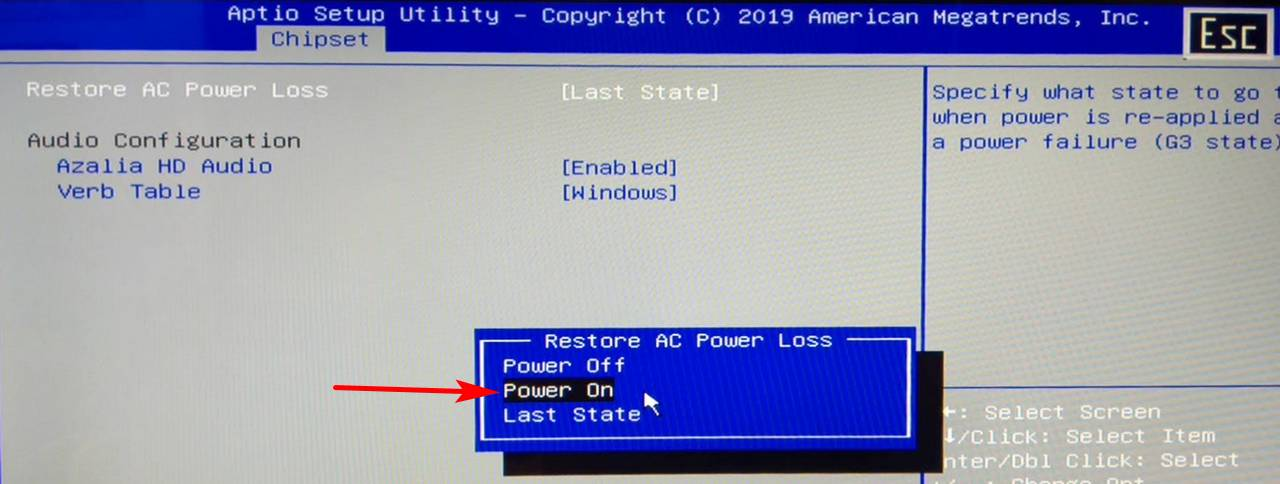

找到恢复交流电源故障。默认情况下，此设置为上次状态。将其更改为开机。
必需： 将恢复交流电源故障设置为开机，以便ECMG4每次接入电源时自动启动。 - 保存更改并退出BIOS。ECMG4现在应该在交流电源接入时自动启动。
