本文解释了为什么显示器的输入电源尺寸与适配器的连接器尺寸不同。

简短回答：它们是从连接的不同侧（插孔与插头）测量的，并且使用了不同的参考点。显示器插孔列出了其中心引脚和入口孔，而适配器则列出了插头的内孔和外筒。它们设计成可以很好地配合在一起。

概述

• 示例（Elo 1504L）：
  • 显示器规格：“直流插孔（2.0mm引脚外径，6.4mm筒内径）”
  • 电源适配器插头：“5.5 mm外筒×2.1 mm内孔”
• 这种差异是正常且故意的。零件设计为能够牢固配合。

测量映射

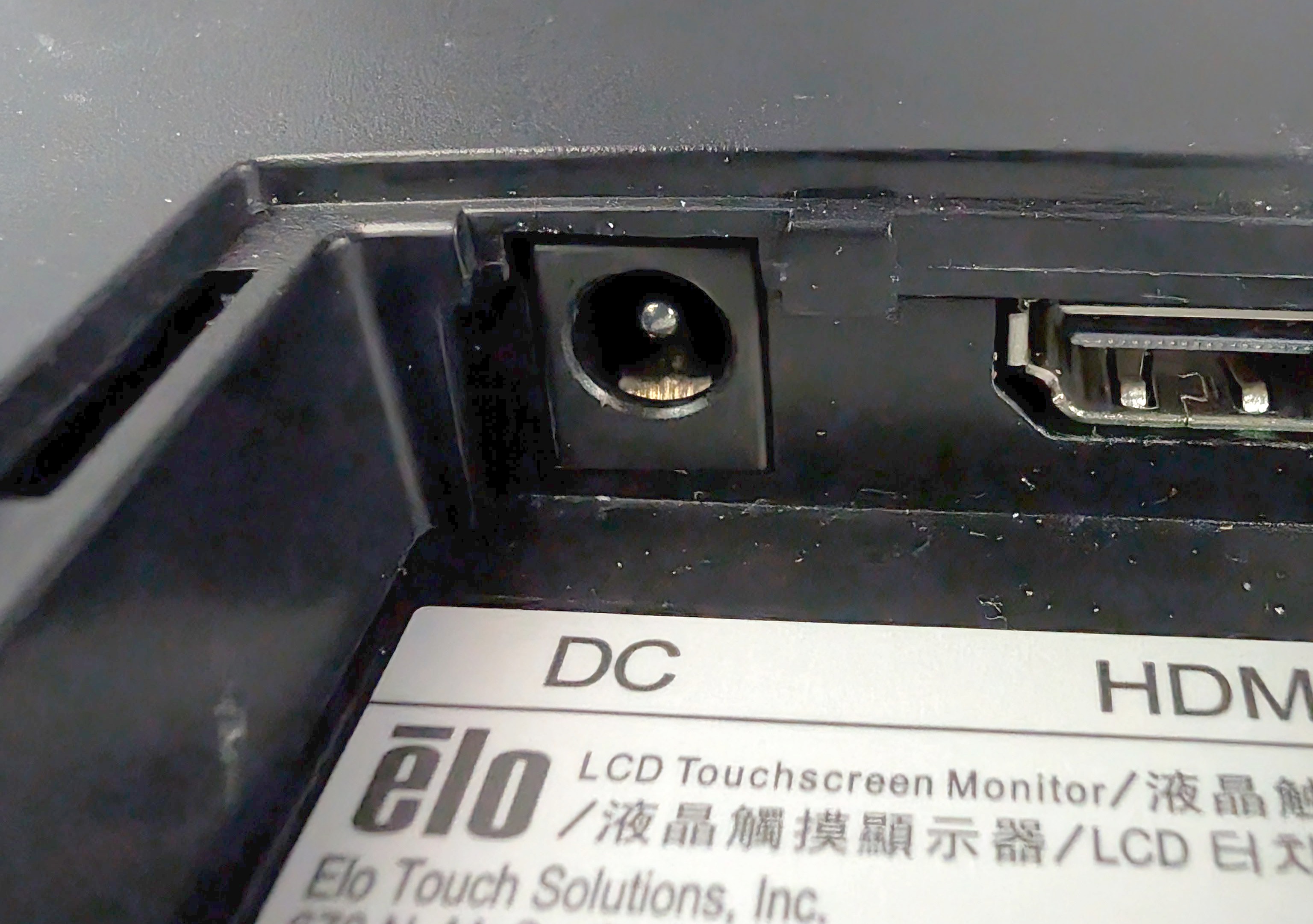

• 插孔（在显示器上）：
  • 2.0 mm = 插孔中心引脚的直径
  • 6.4 mm = 入口孔 / 颈圈的直径（定位器，不是接触点）

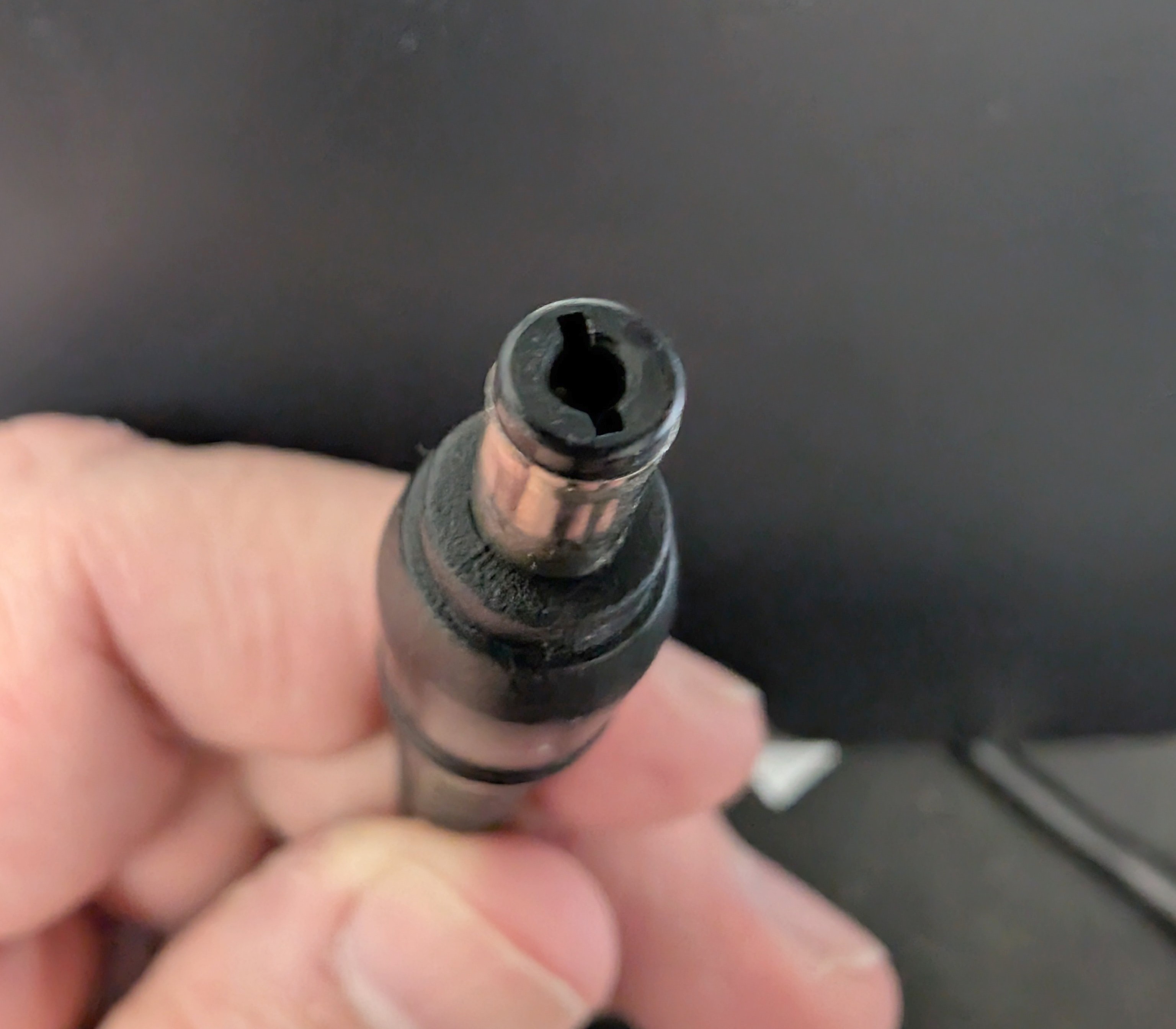

• 插头（在适配器上）：
  • 5.5 mm = 插头筒的外直径（OD）
  • 2.1 mm = 插头孔的内直径（ID）

中心引脚：2.0 mm 与 2.1 mm

• 插孔的中心引脚为 2.0 mm（显示器侧）。
• 插头内孔为 2.1 mm（适配器侧）。
• 这个 0.1 mm 的差异是故意留出的间隙，以便插头能够轻松插入，同时插孔的弹簧接触保持适当的压力，从而确保可靠的电连接。

“6.4 mm筒内径”（插孔侧）

• 6.4 mm 的值是插孔的前孔 / 入口，不是电接触的大小。
• 在插孔内部，弹簧接触的尺寸设计为夹紧 5.5 mm 的插头筒。
• 更大的 6.4 mm 孔提供了插入间隙和公差，以保证 5.5 mm 的插头能够完全并一致地插入。

兼容性总结

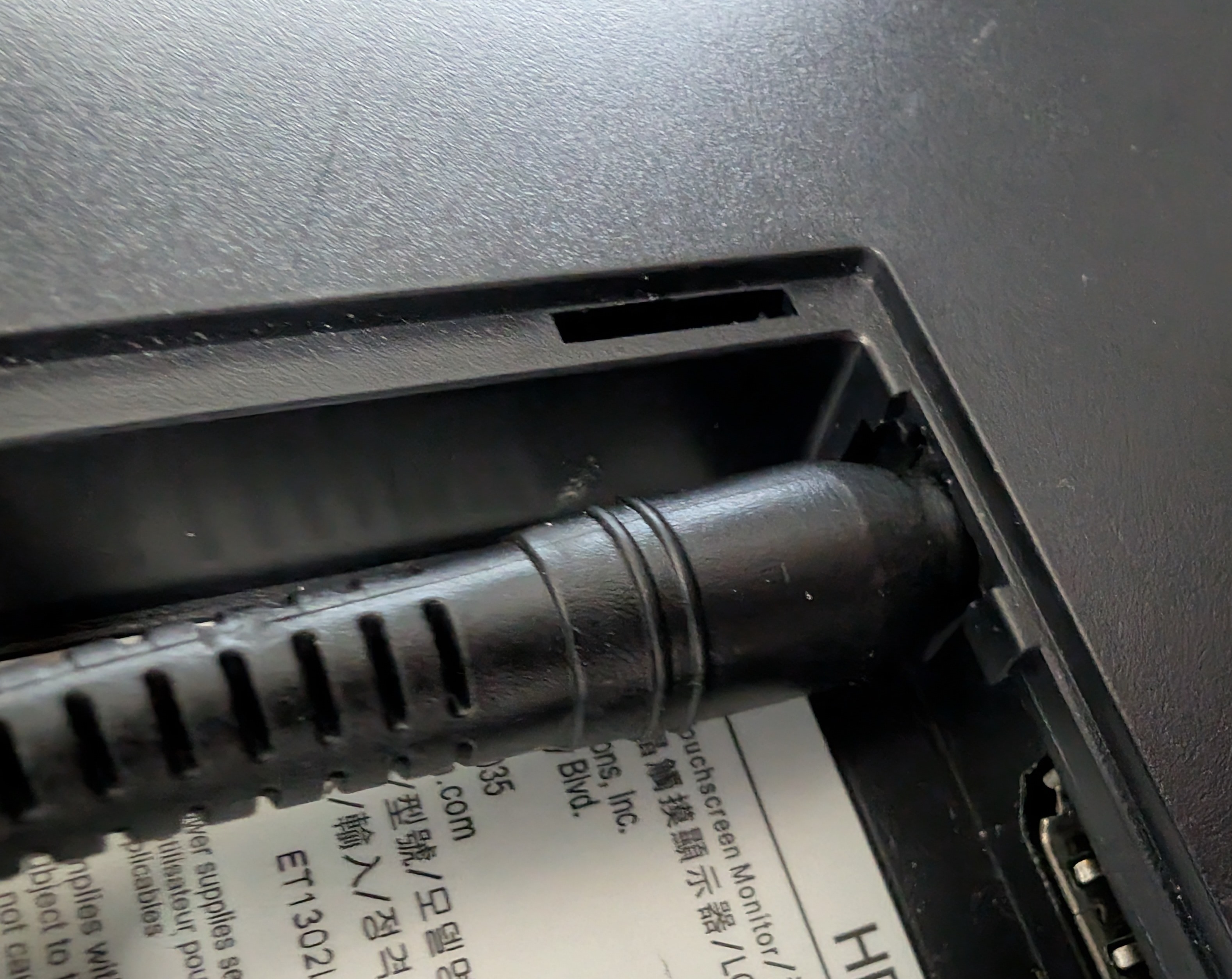

• 尽管数字不同，供电的 5.5 mm × 2.1 mm 适配器插头与 2.0 mm 引脚插孔和 6.4 mm 入口孔完全兼容。这种配对是标准配置，提供了安全且正确的电源连接。

最佳实践检查

• 使用前一定要验证电压、电流额定值和极性（通常是中心正极）与显示器的要求相匹配。

视觉参考

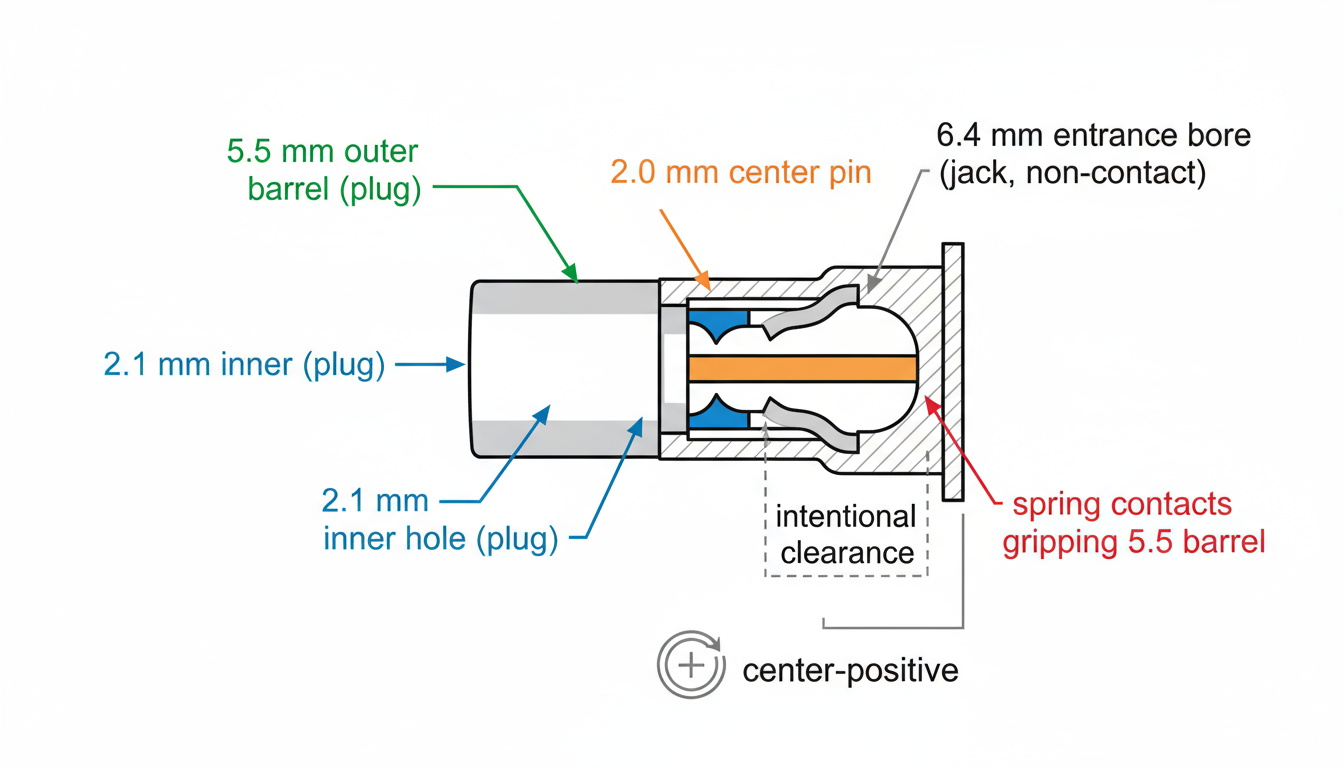

• 请查看下面带有颜色编码的截面图，显示：
  • 5.5 mm 插头筒（被插孔弹簧接触接触）
  • 2.1 mm 插头内孔与 ~2.0 mm 插孔引脚（故意间隙）
  • 6.4 mm 插孔入口孔（非接触导向）
