• E384627 - Elo Edge Connect 2D条形码扫描器（4720）黑色
• E454122 - Elo Edge Connect 2D条形码扫描器（4720）白色
• E245047 - Elo Edge Connect 2D条形码扫描器（4107）黑色
• E454318 - Elo Edge Connect 2D条形码扫描器（4107）白色

SE4720优势

✅ 扩展扫描范围 - 最长可达30英寸（76.2厘米）
✅ 更宽的水平视角 - 48°
✅ 适合长距离扫描应用

SE4107优势

✅ 更紧凑的设计 - 厚度减少31%（1.05英寸对比1.40英寸）
✅ 更轻的重量 - 轻31%（0.049磅对比0.071磅）
✅ 更高的分辨率 - 1280 x 960
✅ 更宽的垂直视角 - 33.5°
✅ 适合空间有限的安装环境

当您第一次通过USB连接扫描器时，您会体验到以下内容：

初始连接

• 扫描器发出三声可听的蜂鸣声，以确认电源和初始化成功

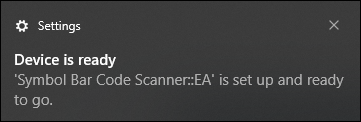

• 在Windows PC上，您可能会在右下角的任务栏中看到通知：

  "设备已准备好。Symbol条形码扫描器::EA已设置并准备就绪。"

视觉指示器

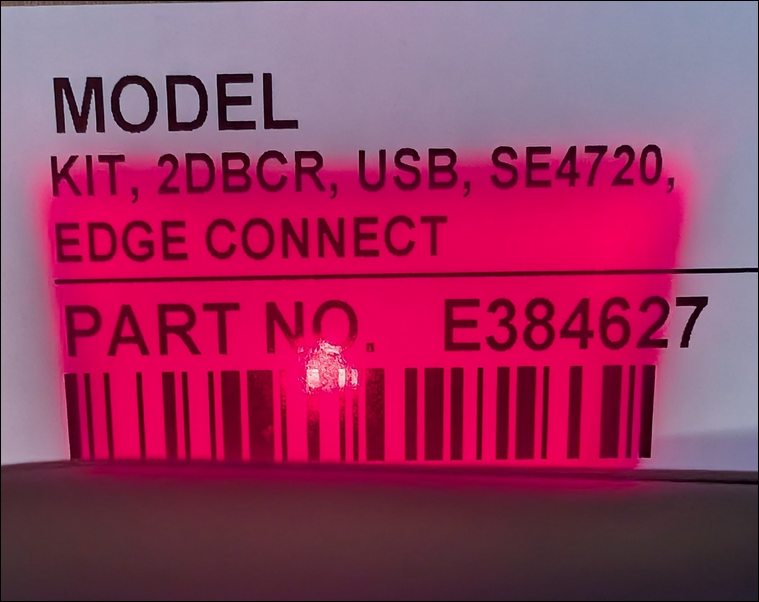

• SE4720扫描器的红色照明LED保持持续亮起，呈梯形图案

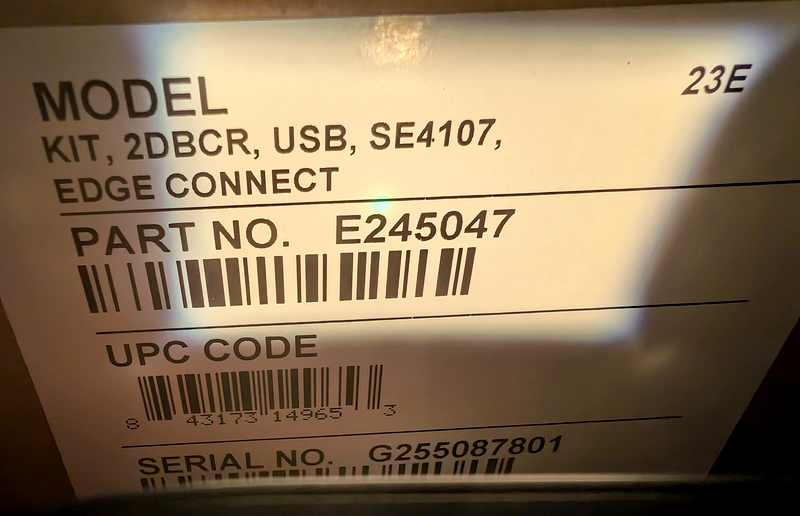

• SE4107扫描器的白色照明LED保持持续亮起，呈梯形图案

扫描操作

• 当运动或物体经过传感器前方时，激光瞄准器自动激活
• 成功扫描条形码时，扫描器发出一个可听的蜂鸣声
• 配置条形码包含在快速安装指南（QIG）中

上述条形码包含在随SE4720和SE4107条形码扫描器附带的快速安装指南（QIG）中

带图像接口的SNAPI

SE4720和SE4107均出厂配置为通过USB使用SNAPI（Symbol Native API）。该高级协议启用了：

• 条形码数据传输
• 访问图像捕获和诊断功能
• 通过Zebra的软件工具进行配置和固件管理

注意：SNAPI需要在主机系统上安装Zebra驱动程序或Zebra扫描仪SDK。没有此支持，条形码数据将不会出现在记事本或浏览器输入框等文本字段中。

演示模式

在演示模式下，扫描器以免提方式操作：

• 检测到运动或条形码时自动激活瞄准器和照明
• 无需按压触发器或软件命令
• 非常适合包括自助终端、固定安装或台面安装在内的免提应用

如果您的系统不支持SNAPI协议，您可以切换到USB键盘HID模拟模式，使条形码数据出现在打开的文本字段中。

配置步骤

1. 找到随您的Elo/Zebra扫描仪附带的快速安装指南（QIG）
2. 仅扫描指南中标记为"USB键盘HID"的条形码
3. 请勿扫描QIG中的其他条形码

此设置将使扫描器表现得像标准的USB键盘，将扫描的条形码数据作为按键输入。

注意：要将SE4720或SE4107配置为键盘HID模拟模式，启用演示模式，并在每次扫描后自动添加一个回车按键，您可以扫描附在本文的自定义条形码标签或使用123Scan上传附在本文的自定义配置文件。

要将扫描器恢复到原始配置：

1. 打开快速安装指南（QIG）
2. 扫描指南中提供的"恢复默认设置"条形码

这将重置所有设置，包括通信接口和模式，恢复到出厂状态。

扫描器型号识别

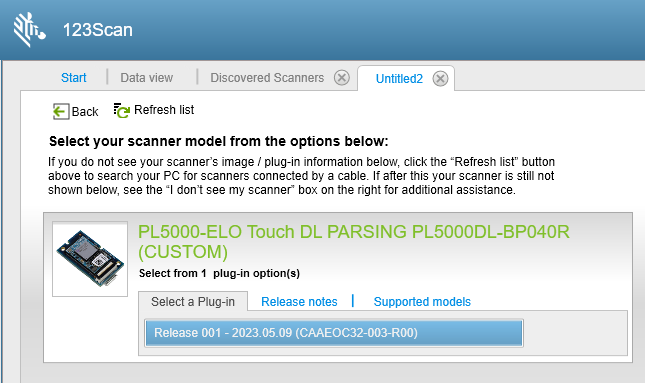

使用Zebra的123Scan工具进行配置时：

• SE4720将显示为型号：PL500DL（而不是SE4720）

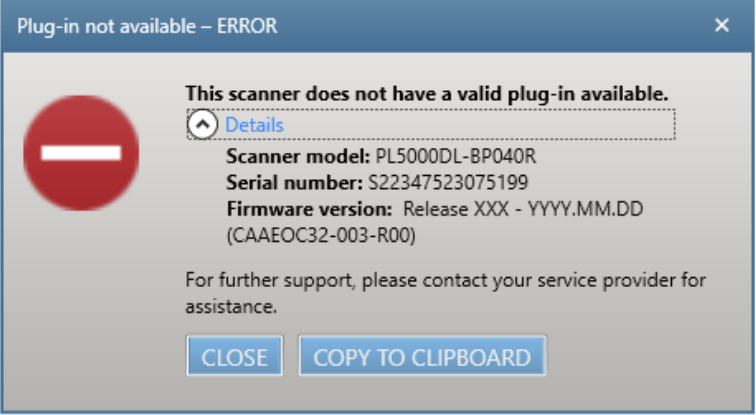

• 您可能会收到一条错误消息，显示"此扫描器没有有效的插件可用"。

• 如果收到上述错误，请访问以下文章： 为什么我的SE4720扫描器出现条形码扫描仪，插件不可用错误？

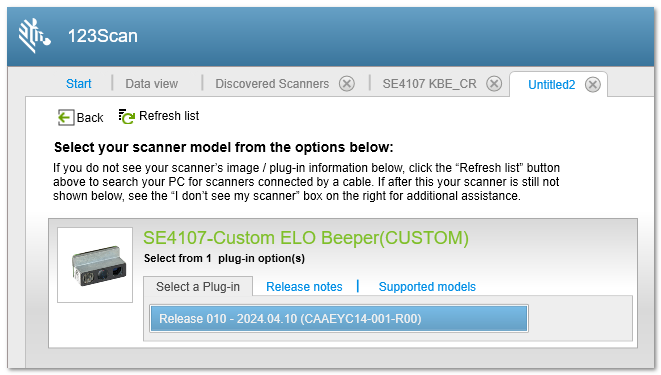

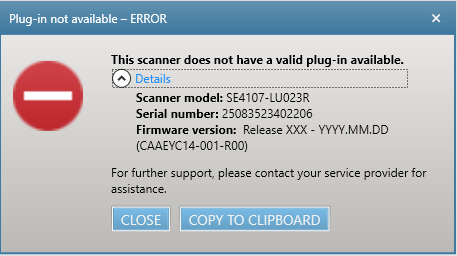

• SE4107将显示为SE4107，但可能还会显示错误消息："此扫描器没有有效的插件可用."

• 如果收到上述错误，请访问以下文章： 为什么我的SE4107扫描器出现"此扫描器没有有效的插件可用"错误？

软件版本

确保您正在使用最新版本的123Scan，以确保正确识别和配置。

最新版本：v6.00.0036（发布于2025年10月）

从Zebra下载123Scan工具
