Elo Edge Connect 10键键盘 - 快速安装指南

本文提供了Elo Edge Connect 10键键盘（ELO-KIT-KEYPAD-1523L-1723L）与兼容的Elo触摸屏显示器一起使用时的安装说明。

支持的显示器

• Elo 1523L 触摸屏显示器
• Elo 1723L 触摸屏显示器

包装内容

• 1 × 10键键盘
• 1 × Edge Connect 电缆
• 1 × 1523L支架
• 1 × 1723L支架
• 2 × 平头螺钉 (M4 × 18 mm)
• 2 × 半圆头螺钉 (M3 × 6 mm)
• 4 × 平头螺钉 (M3 × 7 mm)

安装键盘

步骤1：将键盘附加到支架

1. 将电缆连接到键盘。
2. 选择适合1523L或1723L显示器的支架。
3. 将键盘安装到支架上。
4. 使用套件中的四（4）个M3 × 7 mm平头螺钉固定键盘。

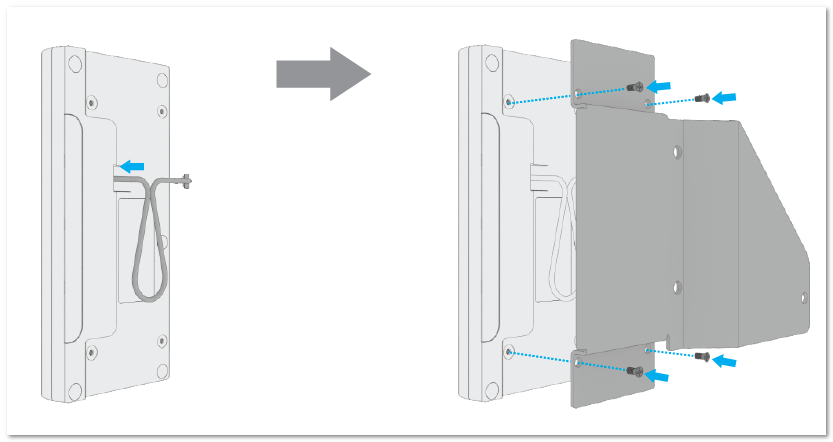

图片：键盘附加到支架，电缆连接

步骤2：准备显示器

1. 拆下外设盖上的两个（2）个螺钉。
2. 拆下外设盖。
3. 如图所示，拆下显示器底座上的螺钉。

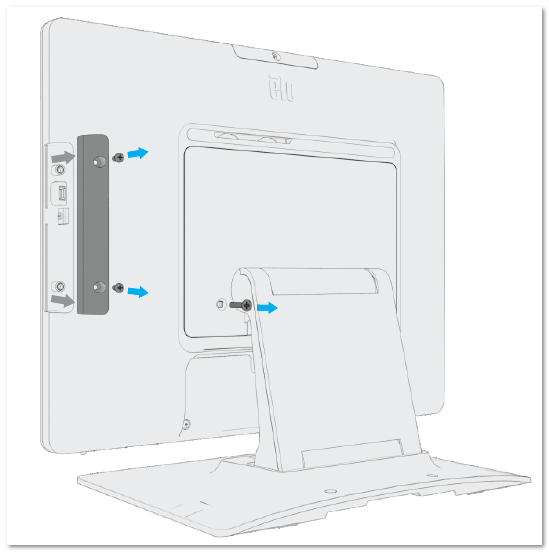

图片：外设盖和底座螺钉拆卸

步骤3：将电缆连接到显示器

1. 将键盘电缆连接到显示器的Edge Connect端口。

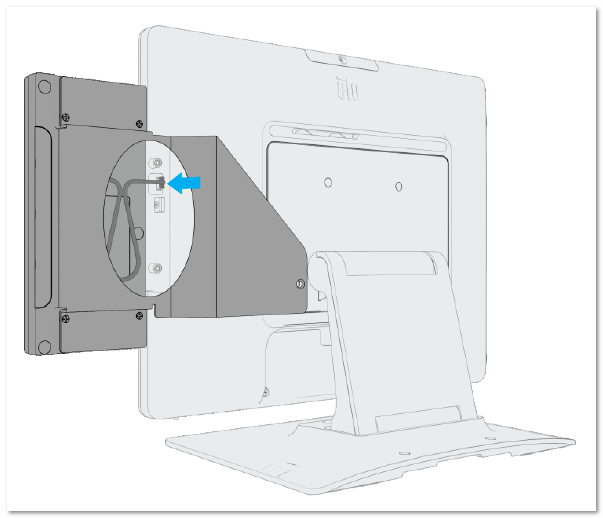

图片：将电缆从键盘连接到显示器

步骤4：固定键盘组件

1. 将键盘和支架组件安装到显示器上。
2. 先使用两个（2）个M3 × 6 mm半圆头螺钉进行固定。
3. 安装两个（2）个M3 × 18 mm平头螺钉。
4. 拧紧所有螺钉以完成安装。

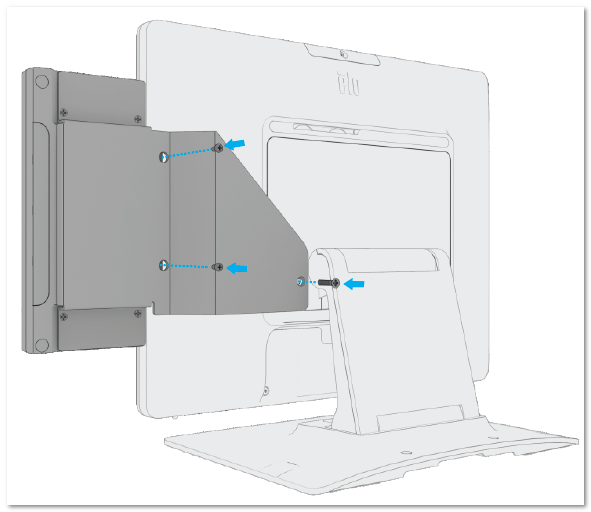

图片：键盘和支架固定到显示器

安装可选的MSR Edge Connect (E001002)

步骤1：拆下边缘盖

1. 从键盘上拆下边缘盖以暴露外设插槽。

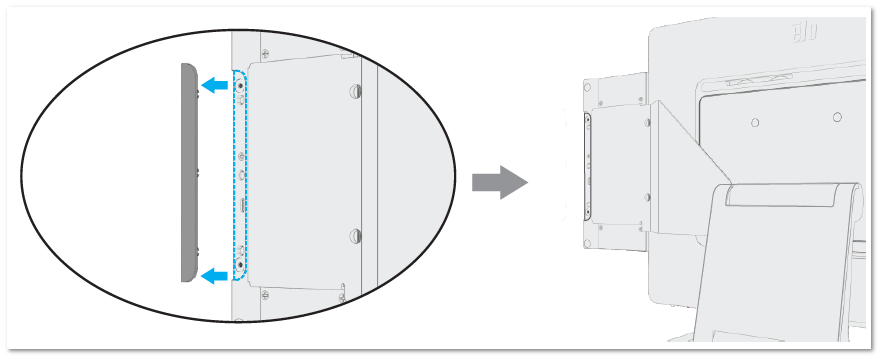

图片：从键盘上拆下边缘盖

步骤2：安装MSR

1. 轻轻将MSR压入外设插槽。
2. 确保连接器完全插入。

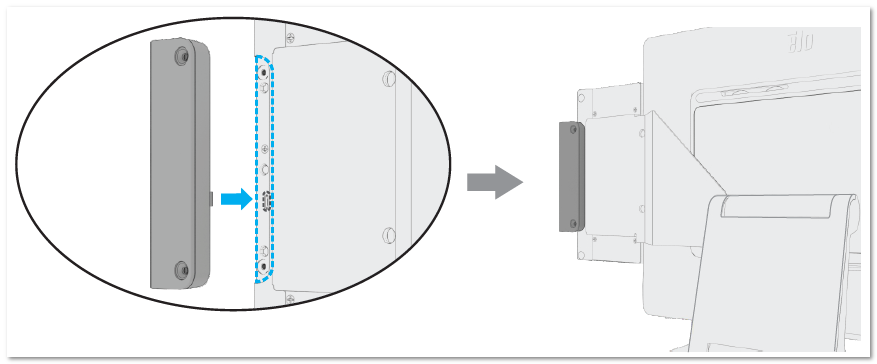

图片：MSR插入外设插槽

步骤3：用螺钉固定MSR

1. 安装两个（2）个M3 × 18 mm平头螺钉。

步骤4：应用Mylar盖

1. 撕掉随附Mylar盖的保护膜。
2. 将盖放置在暴露的螺钉上。

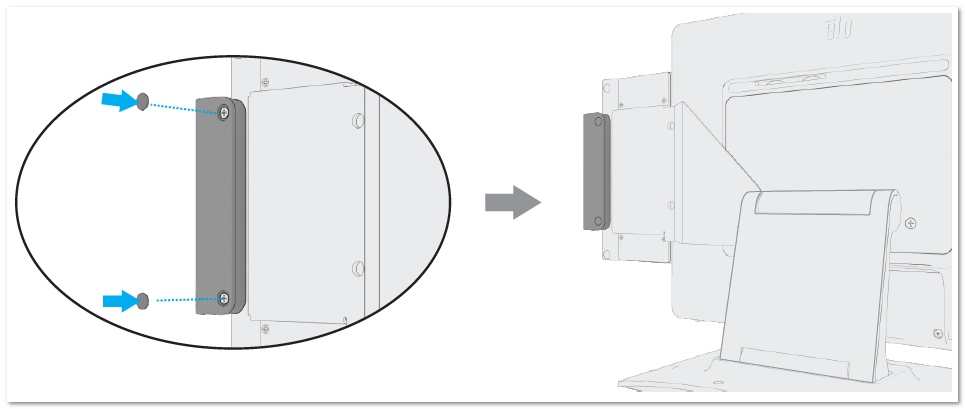

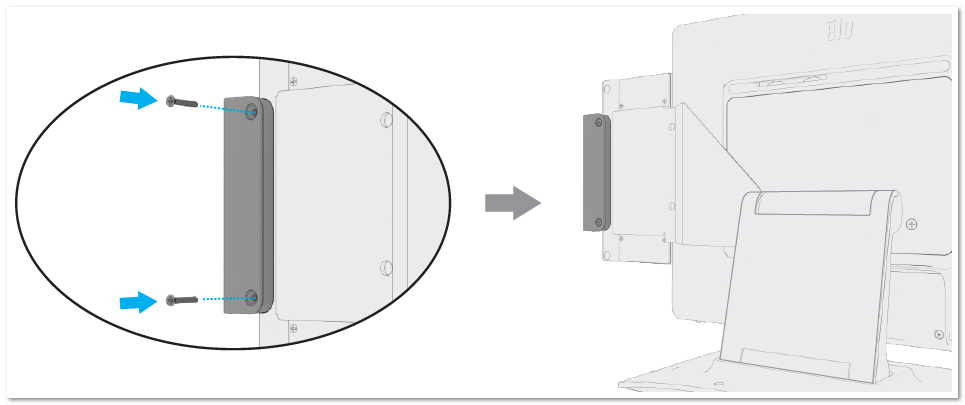

图片：Mylar盖应用于螺钉上

注意事项和最佳实践

• 建议在安装前关闭系统电源。
• 确保所有螺钉在使用前已完全拧紧。
• 请勿强行将Edge Connect外设放入到位。

其他资源

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
