本文提供Elo部件编号：E323425，15英寸前装配框架套件的图纸。

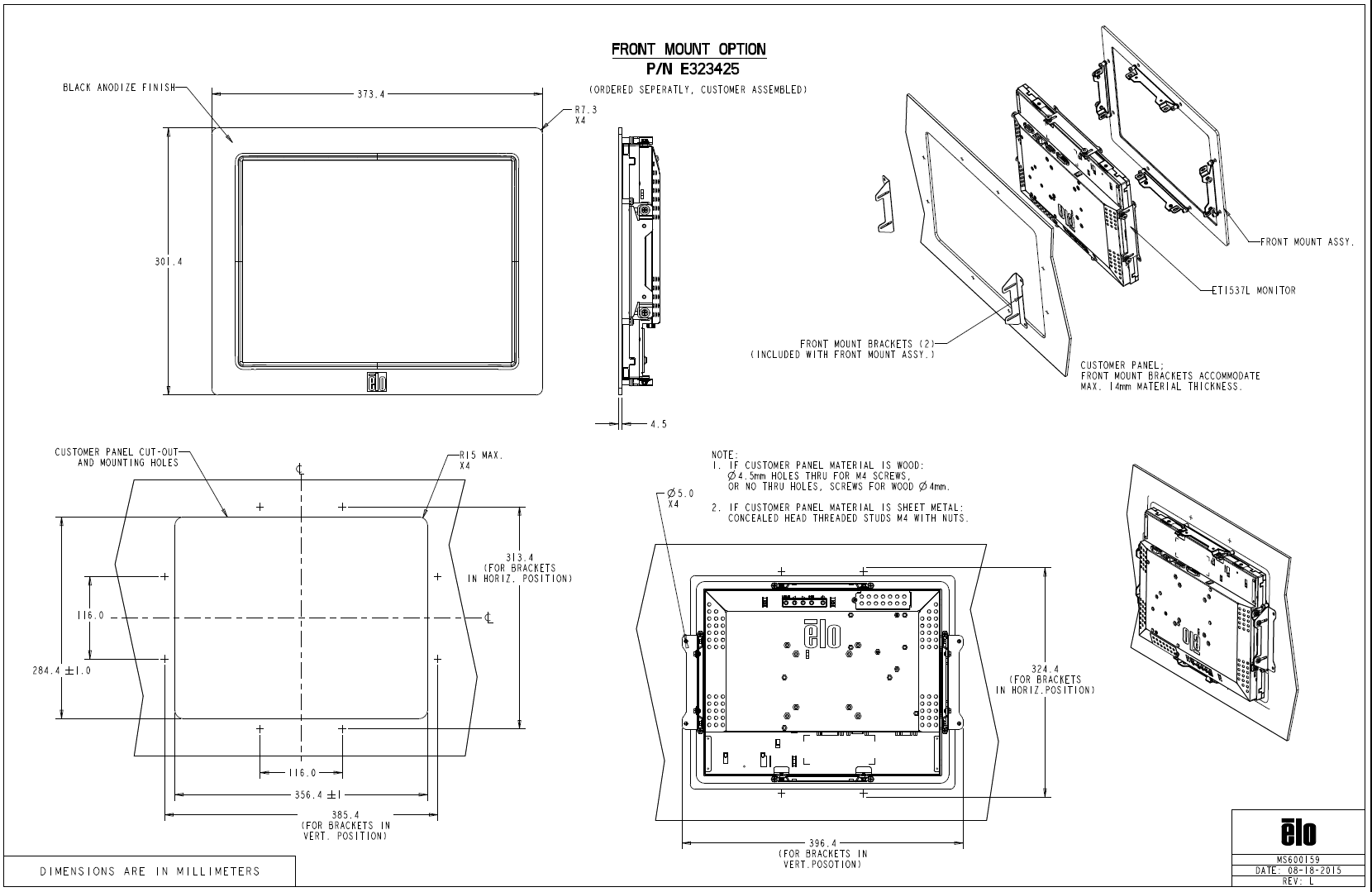

请参见以下E323425，15英寸前装配框架套件的图纸（该文章附件中也有.pdf）。

以下是Elo前装配选项图纸（P/N E323425）所示的规格和尺寸。所有尺寸均为毫米。

一般信息
部件：前装配选项
部件编号：E323425
表面处理：黑色阳极氧化
组装：单独订购，由客户组装
兼容的15英寸开放式框架显示器，例如：ET1537L
客户面板最大厚度：14毫米
角半径：R7.3毫米（外角x4）
内部切割角半径：最大R15毫米（x4）

前视图（边框外尺寸）
整体宽度：373.4毫米
整体高度：301.4毫米

侧视图（深度）
整体深度：4.5毫米

客户面板切割
切割宽度：356.4 ±1.0毫米
切割高度：284.4 ±1.0毫米
水平中心到边缘：116.0毫米（离中心线每侧）
垂直中心到边缘：116.0毫米（离中心线每侧）

支架间距
水平支架间距：313.4毫米（用于水平位置的支架）
垂直支架间距：324.4毫米（用于水平位置的支架）

整体安装范围
垂直支架宽度：396.4毫米
垂直支架高度：385.4毫米

安装孔
孔径：Ø5.0毫米（x4）

紧固件说明
如果面板材料为木材：
– Ø4.5毫米的通孔用于M4螺丝，或者没有通孔，使用Ø4毫米的木螺钉

如果面板材料为薄金属：
– 使用隐蔽头M4螺柱和螺母

支架
数量：2
随前装配件一起提供
支架方向：水平或垂直（两者的尺寸均已提供）

该图纸定义了用于安装Elo 15英寸开放式框架显示器（如ET1537L）所需的面板切割、安装孔模式、整体边框尺寸、支架范围和紧固件要求，使用E323425前装配框架套件。
