Dieser Artikel beschreibt die Anforderungen an die Anschluss-Pins für die serielle Verbindung

Anforderungen an die Anschluss-Pins für serielle Verbindungen

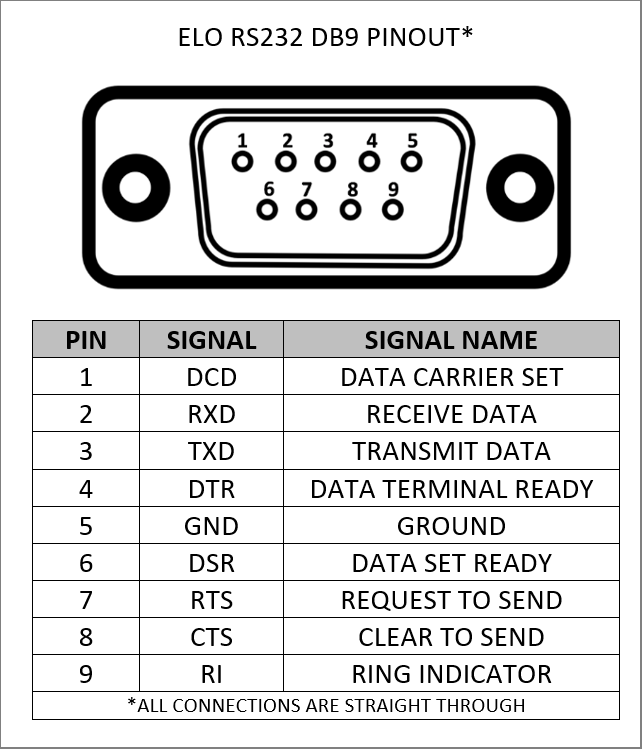

Für Touch-Verbindungen ist ein gerades männlich-weiblich DB9 9-Pin-Kabel der Standard (z. B. Pin 1 an einem Ende verbunden mit Pin 1 am anderen Ende, Pin 2 mit Pin 2 usw.).

Null-Modem-Seriellkabel (die Pins 2 und 3 kreuzweise verbinden) funktionieren nicht.

Die Mindestverbindung für seriell bei Verwendung des Multi-Touch-Windows-Treibers sind die Pins 2 und 5, direkt durchgeschleift.

Die Mindestverbindung für seriell bei Verwendung des Single-Touch 5-Series-Windows-Treibers sind die Pins 2, 3, 5, 6 und 8, alle direkt durchgeschleift. Die Anforderung kann auf die Pins 2 und 5 reduziert werden, indem der Treiber mit einer stillen Installation und der Option /NoHandshake installiert wird. Weitere Einzelheiten finden Sie im Benutzerhandbuch im Abschnitt "Häufig" der entpackten Dateien.

Wenn der Single-Touch-Treiber geladen wird, sendet er einen Befehl (an Pin 2) an den Controller, um eine Identifikation anzufordern. Der Controller sendet eine Antwort an Pin 3. Pin 5 ist Masse, die erforderlich ist, um jeden Schaltkreis/Signalweg zu schließen. Wenn der Controller eingeschaltet ist, setzt er Pin 6 (DSR) auf. Wenn der Controller seinen Selbsttest abgeschlossen hat, setzt er Pin 6 (CTS) auf. Per Voreinstellung wird der Single-Touch-Treiber nicht geladen, es sei denn, diese Pins sind hoch ( + 5 VDC).
