Dieser Artikel beschreibt die Schritte zur Konfiguration des Magtek MSR

Programmierinformationen und Dienstprogramme für MagTek MSR und MagTek's USB Swipe und Insert Reader Utility. Dieses Dienstprogramm ermöglicht es einem Benutzer, Befehle zu senden, die die Konfiguration des Geräts für sowohl USB HID als auch Tastaturemulation (Verschlüsselt und Nicht-Verschlüsselt) MSR ändern. Die nachstehenden Informationen finden Sie auch in einer .pdf, die diesem Wissensartikel beigefügt ist.

Benötigte Werkzeuge

• MagTek MSR
• Computer mit Windows 7 oder höher
• MagTek USB Swipe & Insert Reader – PN99510026
  • Dieses Dienstprogramm funktioniert für verschlüsselte und nicht verschlüsselte MSR:
  • Das oben genannte MagTek-Dienstprogramm ist auch in den AIO-Peripherietreiber-Paketen und im Peripherie-Ordner eines AIO zu finden.

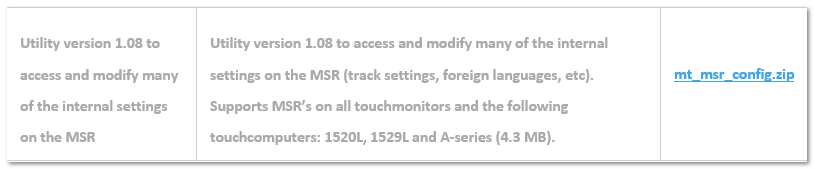

• Es gibt auch ein MSR-Konfigurationsdienstprogramm Version 1.08 auf der Elo-Download-Seite, das jedoch nur nicht verschlüsselte MSR unterstützt:

MSR Informationen
Nicht-Verschlüsselte MSR (Monitor MSR)

• Elo PN’s: E500356, E177037, + mehr.
• ‘MagTek PN’s: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

Verschlüsselte MSR (X Series, E Series, I Series, PayPoint, Elo POS)

• Elo PN’s: E001002, E122229
• PN’s: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (mit SureSwipe Werkseinstellungen): 0801/0011
• VID/PID HID (SureSwipe deaktiviert): 0801/0002
• VID/PID KB: 0801/0001

Verfahren

1. Laden Sie die USB Swipe & Insert Reader-Anwendung herunter und installieren Sie sie, PN99510026. Dies wird ein Symbol auf Ihrem Desktop mit dem Namen 'MagTek USB MSR' erstellen.

2. Doppelklicken Sie auf das 'MagTek USB MSR-Symbol', um die Anwendung zu starten.

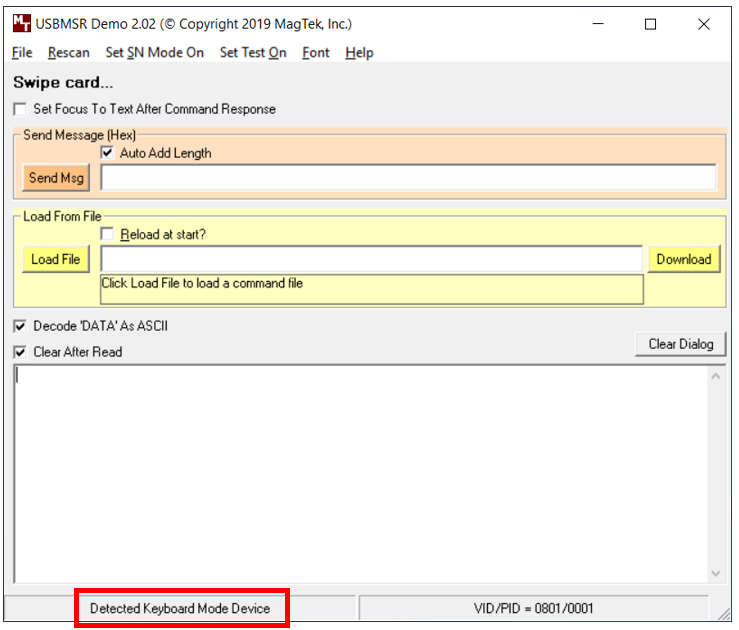

3. Die Anwendung öffnet sich und identifiziert ein verbundenes MSR entweder im Tastaturmodus oder HID. Screenshot unten zeigt Tastaturmodusgerät erkannt:


4. Sie können Befehle senden, indem Sie den Befehl manuell eingeben in das “Send Msg”. Sie können auch eine von MagTek bereitgestellte oder vom Benutzer erstellte Textdatei herunterladen, indem Sie wählen “Load File”.

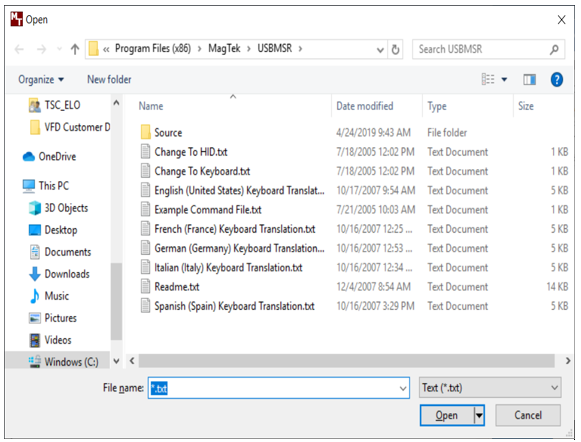

5. Von MagTek bereitgestellte Textdateien sind nachfolgend aufgeführt:

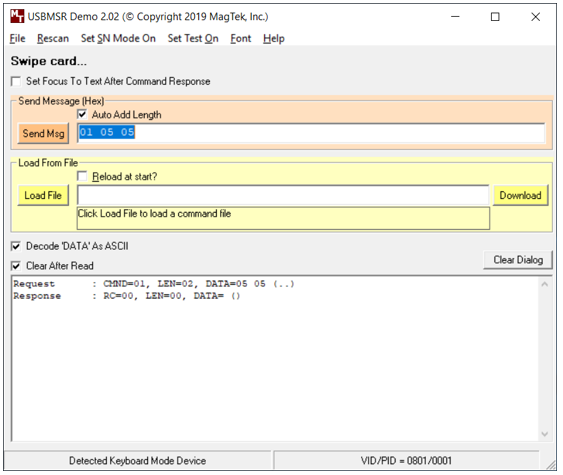

6. Um einen Befehl manuell zu senden, müssen Sie den Befehl in die „Send Msg“-Zeile eingeben, „Auto Add Length“ auswählen und auf send klicken.  In diesem Beispiel wird ein Befehl gesendet, um nur Track 1 und Track 2 zu lesen:



7. Nach dem Senden von Befehlen müssen Sie 02 senden, um die Stromversorgung des MSR zu schleifen und Änderungen zu speichern. Das Gerät wird nach dem Senden von 02 neu erkannt.

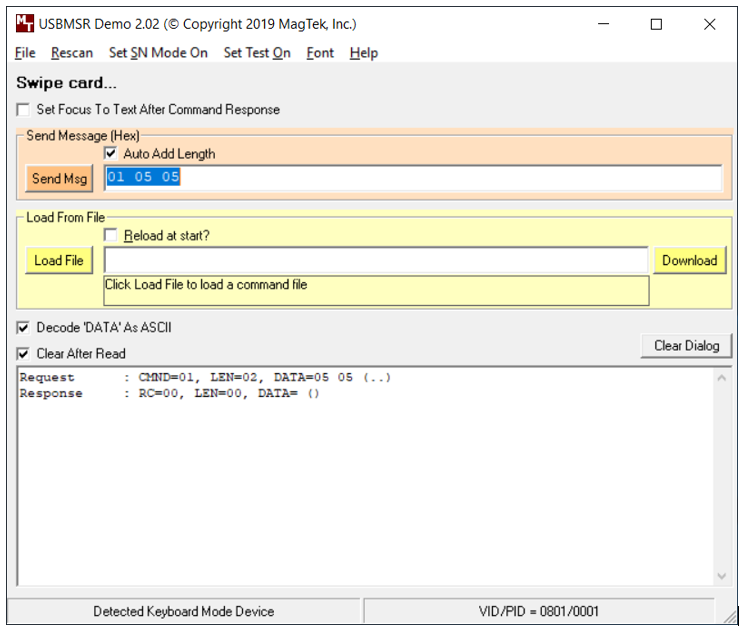

8. Um zu überprüfen, dass Ihre Änderungen vorgenommen wurden, können Sie einen Abfragebefehl senden. Um zu sehen, welche Trackdaten auf einem verschlüsselten MSR eingestellt sind, send 00 05. Im folgenden Beispiel zeigt die Antwort DATA=05, was nur Track 1 und 2 bedeutet:



9. Nachfolgend sind gängige Befehle für jede Version des MSR aufgeführt. Alle Befehle müssen in HEX sein. Wenn Sie zusätzliche Programmierung benötigen, müssen Sie auf die MagTek Technischen Referenzdokumente verweisen.

Handbücher und ASCII-Tabellen-Download-Links unten:

• HID: HID99875320-6.01.pdf
• Tastaturemulation: KB99875321-10.01.pdf
• Verschlüsselt: 99875475-10.01.pdf
• ASCII-Tabelle: ASCII Table.txt

Häufige Befehle

Verschlüsselte MSR

Get Serial Number Befehl:  00 03

Get Security Level:  15

Wechsel zu KB/HID

• KB:  01 10 01
• HID: 01 10 00

MSR Aktivieren Track SET Befehle (A gleiche Eigenschafts-ID für KB und HID):

• Alle Tracks (Standard) 01 05 95
• Nur Track 1: 01 05 01
• Nur Track 2: 01 05 04
• Track 1 & 2: 01 05 05

Alle Sentinels entfernen: 01 14 03

Um einzelne Start-/Stop-Sentinels zu entfernen:

• Um das Start-Sentinel von Track 1: zu entfernen, senden Sie 01 24 00, warten Sie dann 15 Sekunden und senden Sie 02, um das MSR zurückzusetzen.
• Um das Start-Sentinel von Track 2: zu entfernen, senden Sie 01 25 00, warten Sie dann 15 Sekunden und senden Sie 02.
• Um das End-Sentinel von allen Tracks: zu entfernen, senden Sie 01 2B 00, warten Sie dann 15 Sekunden und senden Sie 02.

CR nach jedem Track (Standard ist CR nach allen Daten): 01 21 8D

CR entfernen: 01 22 00

Polling-Geschwindigkeit (Standard ist 1 Millisekunde): 10 Millisekunden 01 02 0A

Setzen Sie das MSR auf die Werkseinstellungen zurück: Dynamag Default Levels 2.txt

Nicht-Verschlüsselte MSR (KB/HID)

Get Serial Number Befehl: 00 01

Wechsel zu KB/HID

• KB:  01 10 01
• HID: 01 10 00

MSR Aktivieren Track SET Befehle

HID MSR Aktivieren Track SET Befehle:

• Nur Track 1 Daten: 01 04 01
• Nur Track 2 Daten: 01 04 04
• Nur Track 1 & 2: 01 04 05
• Track 1, 2, & 3: 01 04 95

KB MSR Aktivieren Track SET Befehle:

• Nur Track 1 Daten: 01 03 01
• Nur Track 2 Daten: 01 03 04
• Nur Track 1 & 2: 01 03 05
• Track 1, 2, & 3: 01 03 95

Alle Sentinels entfernen: 01 04 00

Um einzelne Start-/Stop-Sentinels zu entfernen (nur KB-Modus):

• Entfernen des Track 1 Start-Sentinels (Standard “%”): 01 14 00
• Entfernen des Track 2 Start-Sentinels (Standard “;”): 01 15 00

End-Sentinel entfernen (Standard “?”): 01 16 00

CR nach jedem Track (Standard ist CR nach allen Daten): 01 05 8D

CR entfernen: 01 05 00

Setzen Sie das MSR auf die Werkseinstellungen zurück: FC 55 AA

Um Änderungen am MSR zu speichern: Nachdem Sie einen der oben genannten Programmierbefehle gesendet haben, müssen Sie 10 Sekunden warten und 02 senden, um das MSR zurückzusetzen.
