Dieser Artikel enthält Schritte zum Montieren des MSR auf dem Elo 1523L Schreibtischmonitor.
Bitte beachten Sie die folgenden Schritte zum Installieren des MSR an einem Elo 1523L oder 1723L Monitor. Darüber hinaus liegt eine Schnellinstallationsanleitung (QIG), die im Karton mit der Teile-Nr. E628912: ELO-MSR-1523L 1723L-BL-R enthalten ist, zur weiteren Referenz bei.

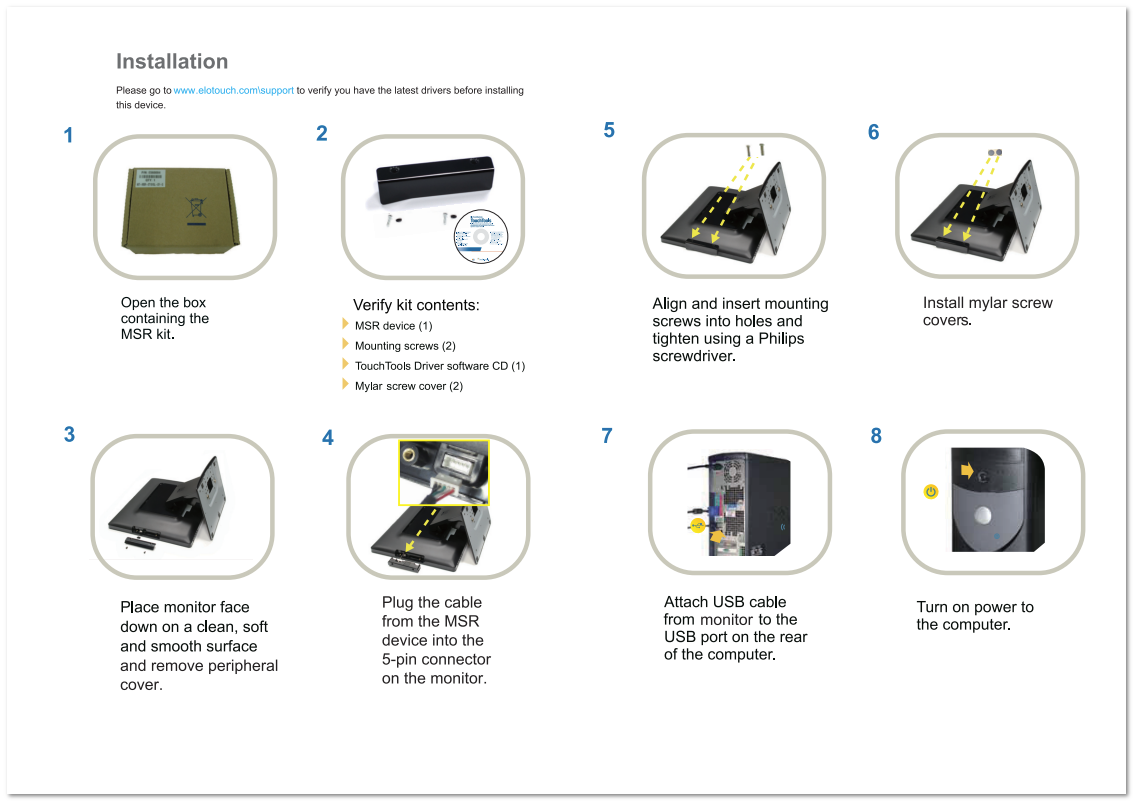

Schritte
-
Stellen Sie den Monitor mit der Front nach unten auf eine saubere, weiche und glatte Fläche, um den Bildschirm zu schützen.
-
Entfernen Sie die Peripherieabdeckung vom Monitor.
-
Verbinden Sie den 5-poligen Stecker des MSR (Magnetic Stripe Reader) mit dem entsprechenden 5-poligen Gegenstecker am Monitor.
-
Richten Sie die beiden Philips-Montageschrauben mit den vorgesehenen Löchern aus und sichern Sie diese mit einem Schraubenzieher.
-
Bedecken Sie die mylar Schraubenkappen über den Schrauben, um die Montage abzuschließen.
-
Verbinden Sie schließlich das USB-Kabel vom Monitor mit einem verfügbaren USB-Anschluss am Computer.
Zu diesem Zeitpunkt sollte der MSR voll funktionsfähig sein.

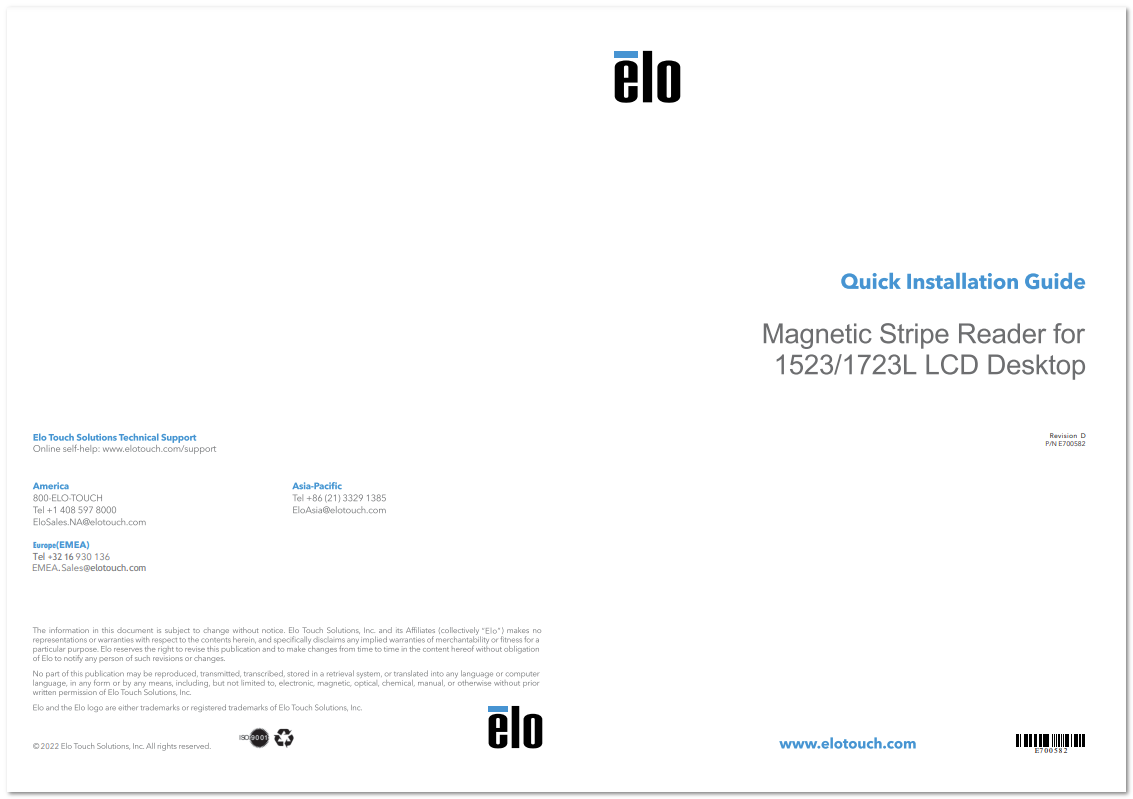

Schnellinstallationsanleitung
