Dieser Artikel erklärt, wie die CMOS-Batterie in einem Elo ECMG2B/C oder ECMG3 Computer-Modul ersetzt wird

Bitte siehe das Verfahren unten, um die CMOS-Batterie in einem Elo ECMG2B/C und ECMG3 Computer-Modul zu ersetzen.

Dieses Verfahren beschreibt den Austausch der CMOS-Batterie im Elo ECMG2B/C, ECMG3 Computer-Modul.

Die folgende Hardware wird benötigt

• Elo ECMG2B/C oder ECMG3 Computer-Modul
• #2 Kreuzschlitz Schraubendreher
• Schlitzschraubendreher

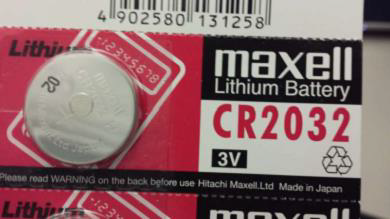

• Ersatz-CMOS-Batterie: 3V CR2032 Lithium-Batterie.
• Beispielbatterie: https://de.wikipedia.org/wiki/CR2032_Batterie

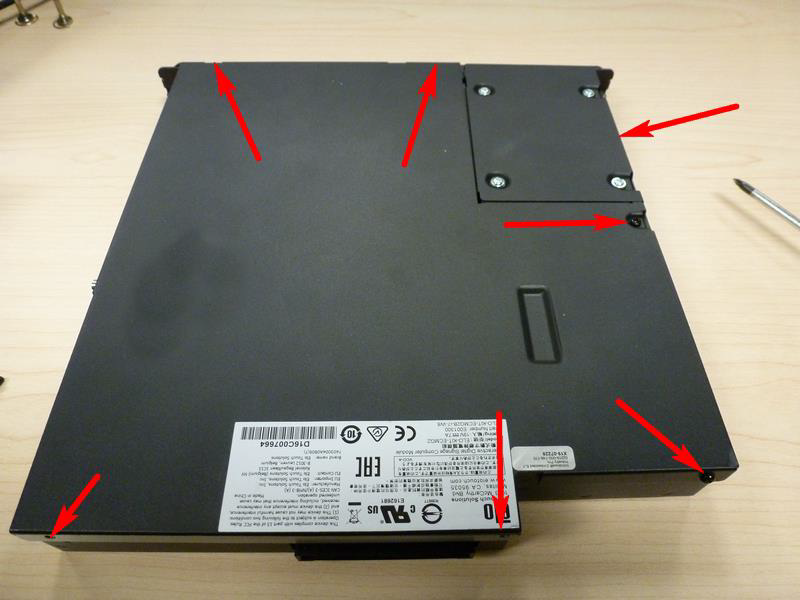

1. Verwende den Kreuzschlitzschraubendreher, um 7 Schrauben vom Modul zu entfernen (6 an den Seiten, 1 oben).

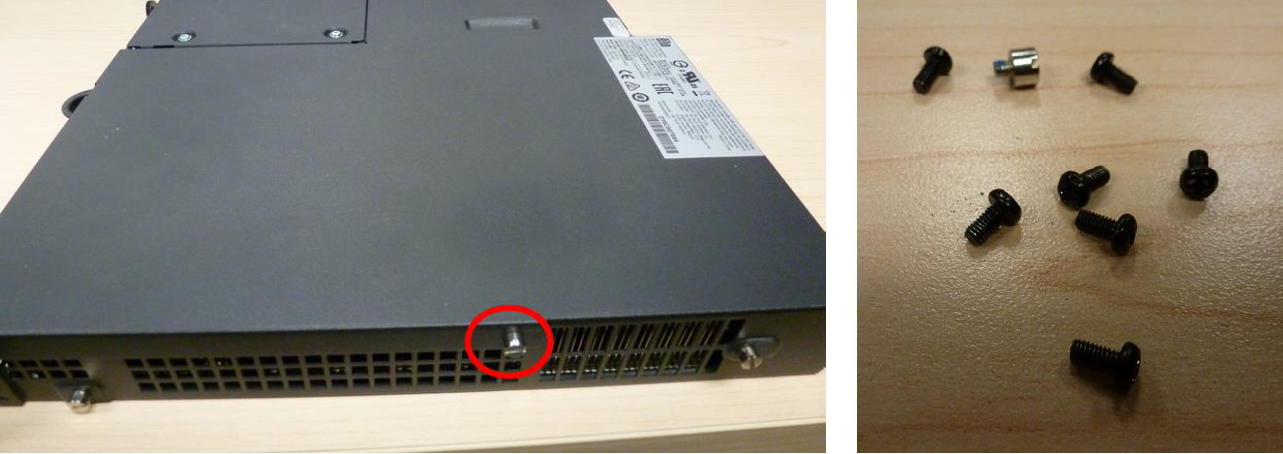

2. Verwende den Schlitzschraubendreher, um die schlitzförmige silberne Gleitschraube von der Seite des Moduls zu entfernen.

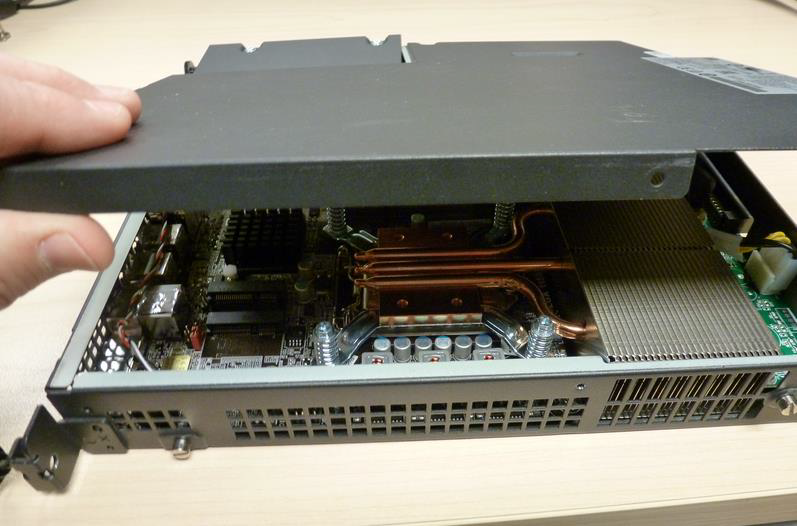

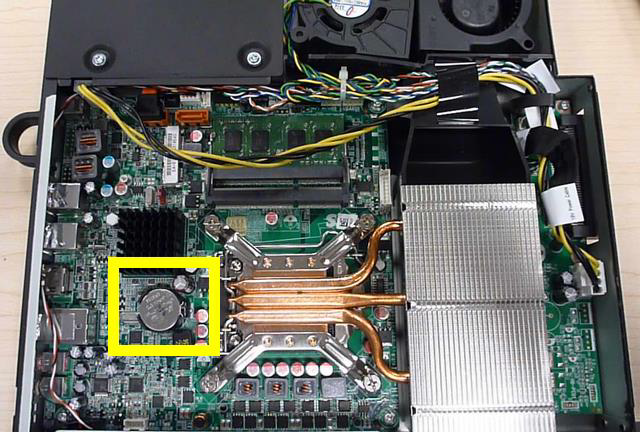

3. Heb die obere Abdeckung des Computer-Moduls ab, um Zugriff auf die CMOS-Batterie zu erhalten.

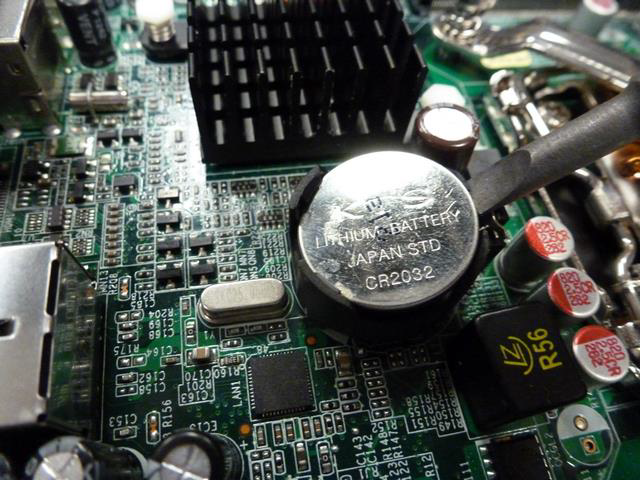

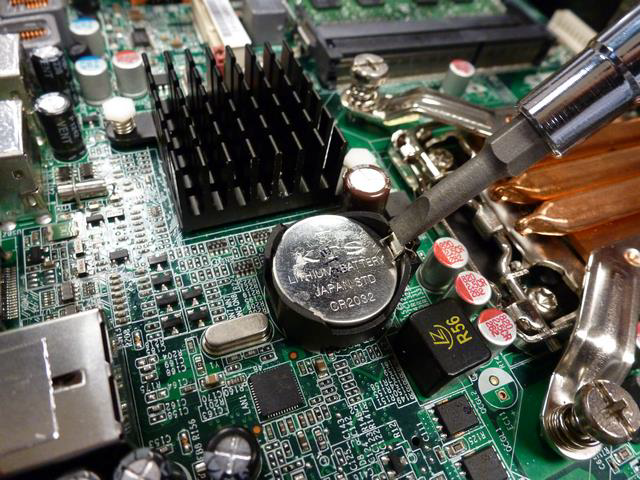

4. Verwende den Schlitzschraubendreher, um die Federklammer zudrücken, um die Batterie zu lösen.

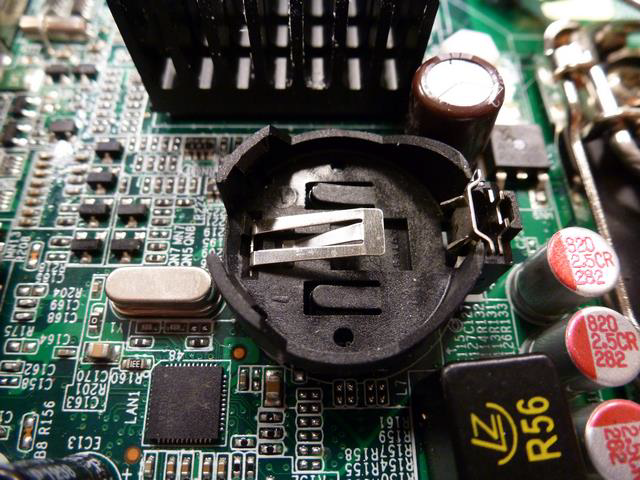

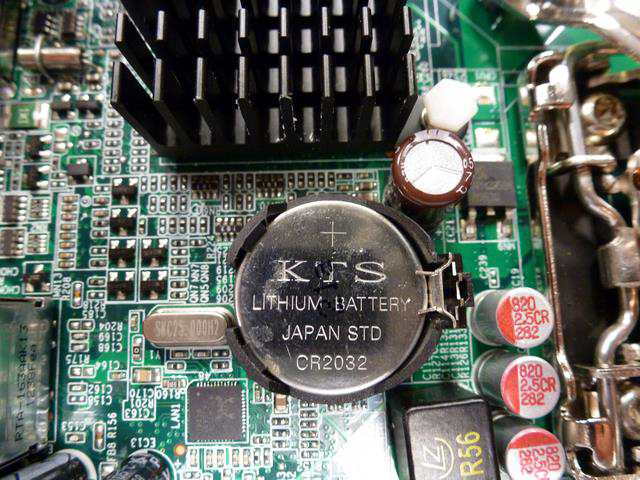

5. Die Batterie wird nach oben springen, um sie zu entfernen.

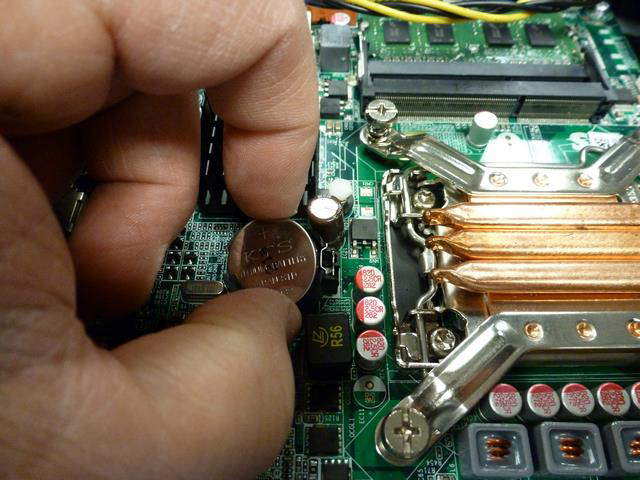

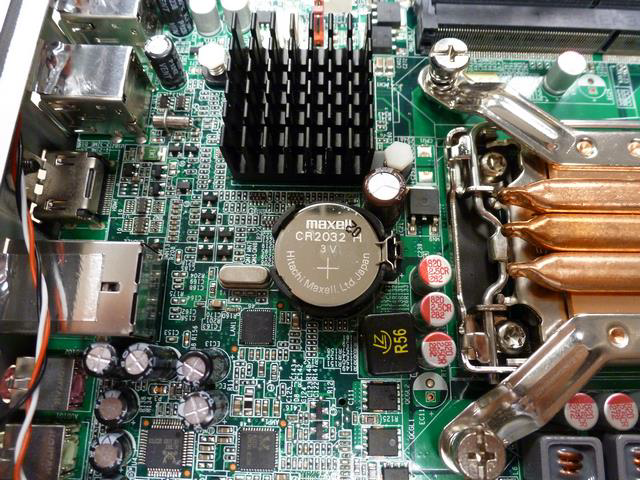

6. Setze die neue CMOS-Batterie in den Batteriefach ein. Drücke mit dem Finger nach unten auf die Batterie, bis sie einrastet.







7. Setze die obere Abdeckung und die Schrauben, die in den Schritten 1 und 2 entfernt wurden, wieder ein.
