So aktualisieren Sie das BIOS (Flash) auf Elo ECMG4 mit H110 BIOS
Laden Sie das neueste ECMG4-H110 BIOS-Paket von der Elo-Support Firmware-Seite herunter:
- Schalten Sie das System während des BIOS-Updates nicht aus, ziehen Sie den Stecker nicht ab und starten Sie das System nicht neu. Eine Unterbrechung des Prozesses kann das Motherboard dauerhaft beschädigen.
- Verwenden Sie nur BIOS-Dateien, die für das Elo ECMG4-H110 vorgesehen sind. Die Installation des falschen BIOS kann das System unbrauchbar machen.
- Schließen Sie das System an eine stabile Stromversorgung an.
- Verwenden Sie ein USB-Laufwerk, das als FAT32 formatiert ist.
- Kopieren Sie die Dateien in das Root des USB-Laufwerks (nicht in Ordner).
- Schließen Sie alle Anwendungen, bevor Sie in Windows aktualisieren.
Überblick

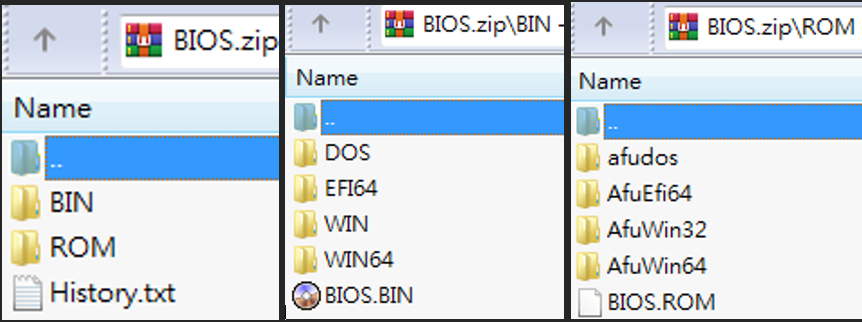

Das BIOS-Paket enthält typischerweise zwei Aktualisierungstypen:
- ROM = Nur System-BIOS
- BIN = Vollständiges BIOS-Paket (beinhaltet System-BIOS und Intel Management Engine)
Option 1: ROM BIOS-Update

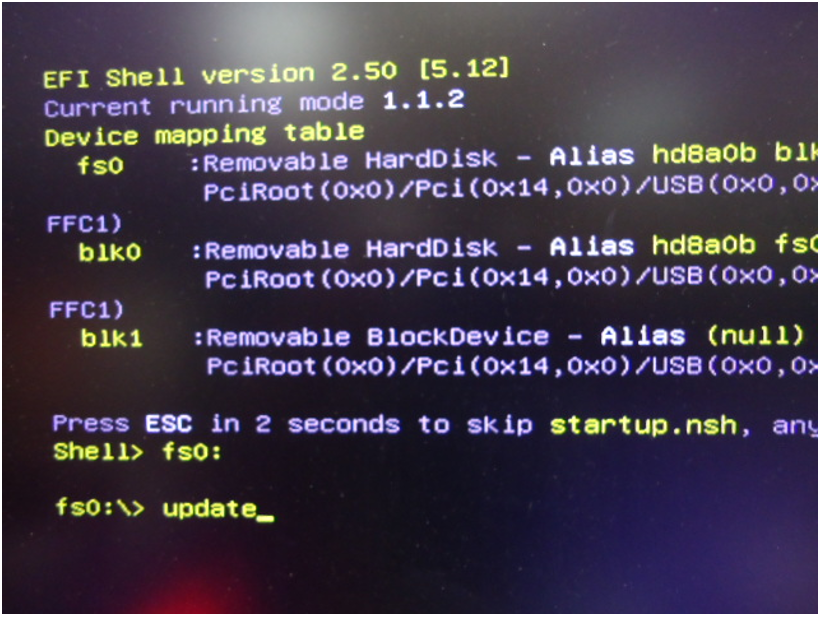

Methode A: ROM-Update über UEFI Shell (USB)

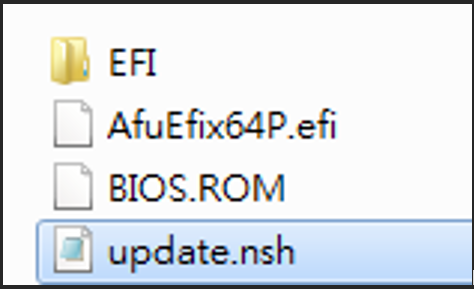

- Kopieren Sie die ROM BIOS-Datei und Flash-Utilities in das Root eines USB-Laufwerks.
- Stecken Sie das USB-Laufwerk in das ECMG4-H110.
- Booten Sie das System von dem USB-Laufwerk und betreten Sie die UEFI Shell.
- Führen Sie an der Eingabeaufforderung Folgendes aus:
update
Warten Sie, bis das Update abgeschlossen ist, und starten Sie dann das System neu.

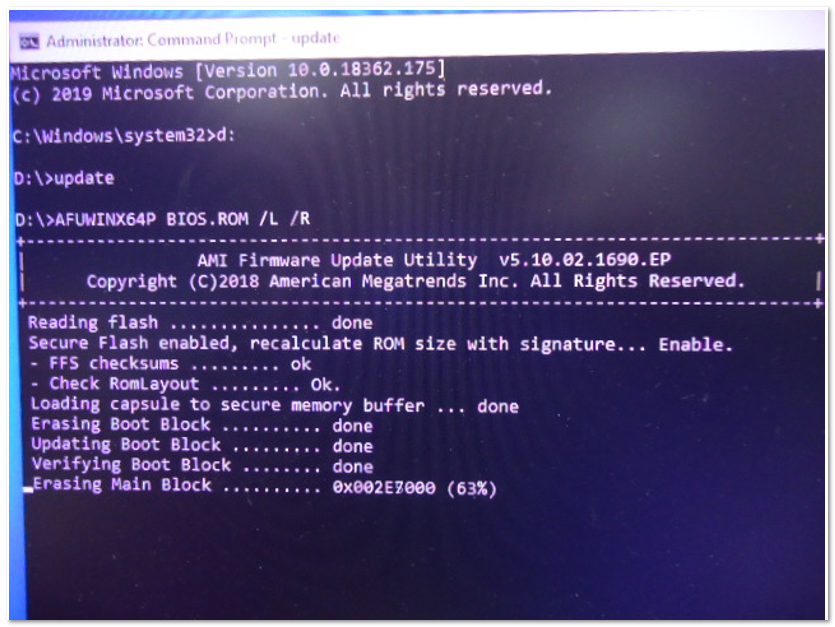

Methode B: ROM in Windows (64-Bit) aktualisieren

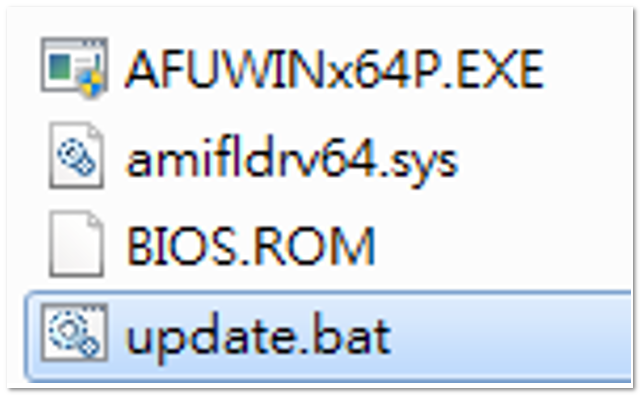

- Kopieren Sie die ROM BIOS-Datei und Flash-Utilities in das Root eines USB-Laufwerks.

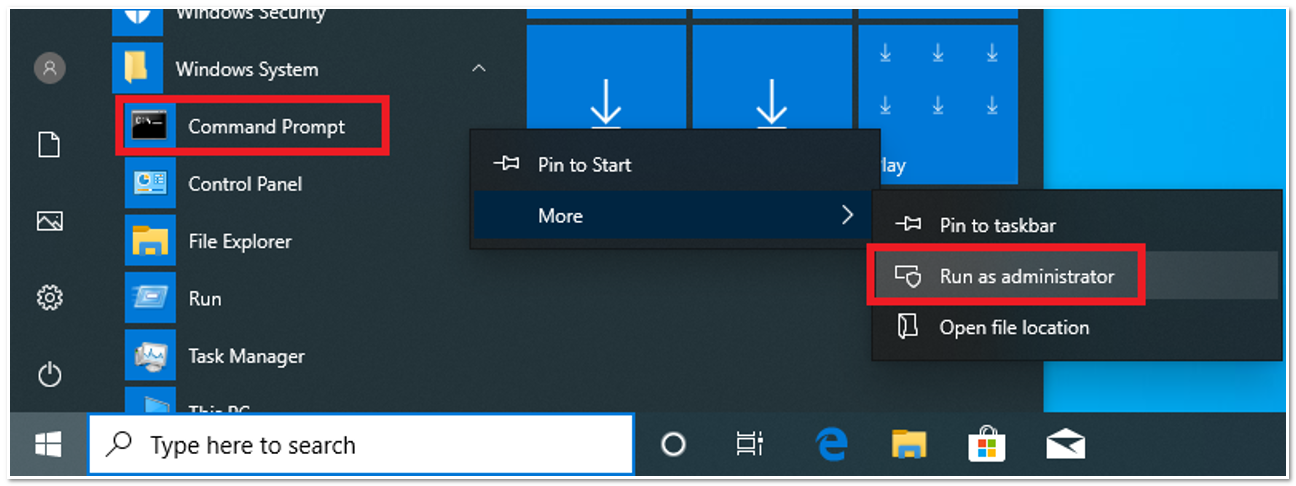

- Öffnen Sie in Windows die Eingabeaufforderung als Administrator.
- Führen Sie das ROM-Update-Skript aus:
update
Warten Sie, bis das Update abgeschlossen ist, und starten Sie dann das System neu.
Option 2: BIN BIOS-Update (Vollständiges BIOS + ME)
Bevor Sie ein BIN BIOS flashen, müssen Sie ME Control im BIOS deaktivieren. Wenn ME Control nicht deaktiviert ist, kann das BIN-Update fehlschlagen oder beschädigt werden.

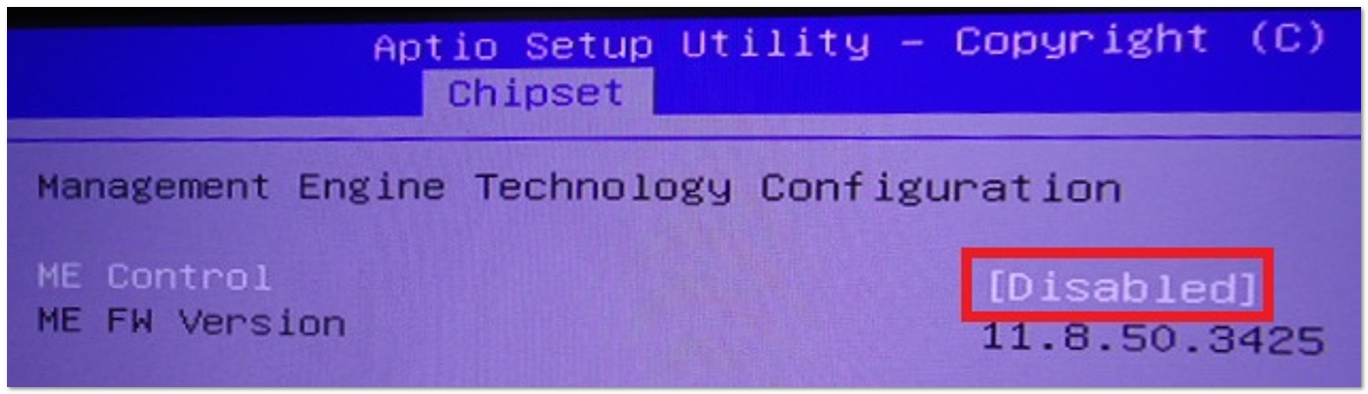

Schritt 1: ME Control deaktivieren (erforderlich)
- Gehen Sie ins BIOS-Setup.
- Suchen Sie ME Control.
- Setzen Sie ME Control auf Deaktiviert.
- Speichern Sie die Änderungen und verlassen Sie das BIOS.

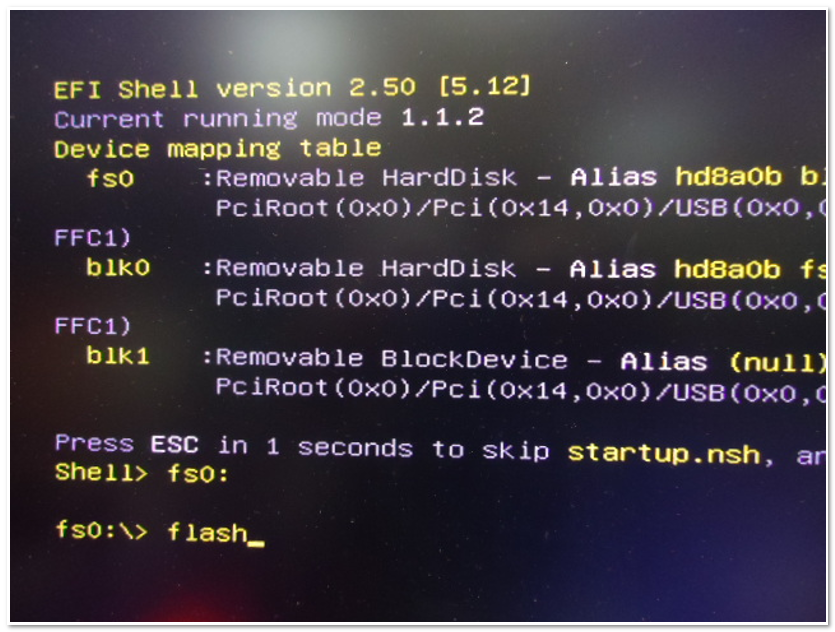

Methode A: BIN-Update über UEFI Shell (USB)

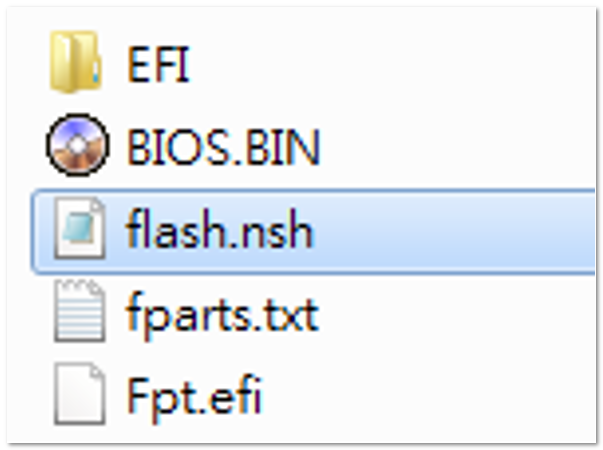

- Kopieren Sie die BIN BIOS-Datei und Flash-Utilities in das Root eines USB-Laufwerks.
- Stecken Sie das USB-Laufwerk in das ECMG4-H110.
- Booten Sie das System von dem USB-Laufwerk und betreten Sie die UEFI Shell.
- Führen Sie an der Eingabeaufforderung Folgendes aus:
flash
Warten Sie, bis das Update abgeschlossen ist, und starten Sie dann das System neu.

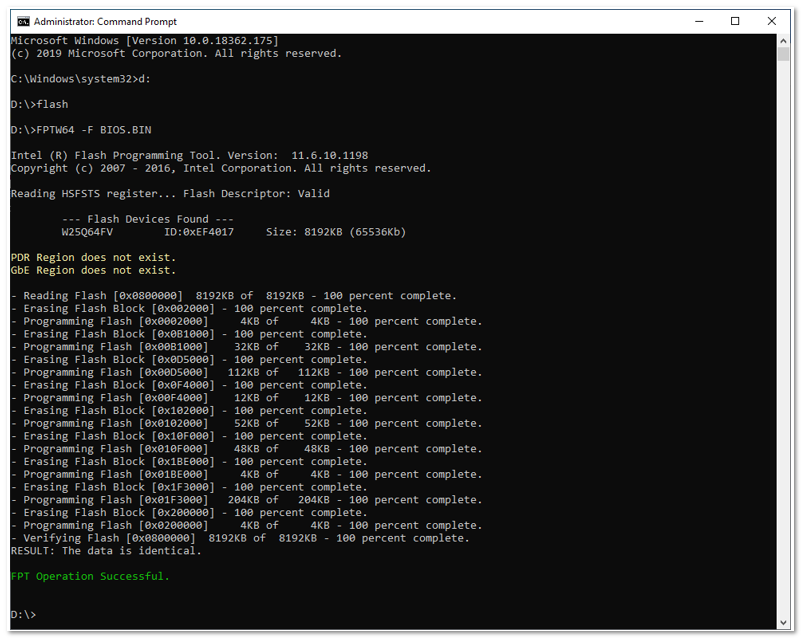

Methode B: BIN in Windows (64-Bit) aktualisieren

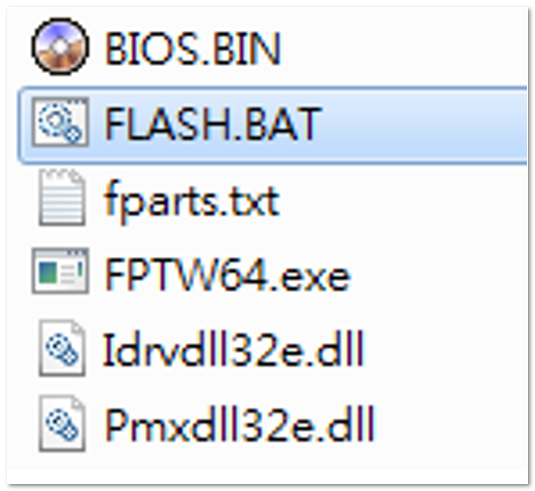

- Kopieren Sie die BIN BIOS-Datei und Flash-Utilities in das Root eines USB-Laufwerks.
- Öffnen Sie in Windows die Eingabeaufforderung als Administrator.
- Führen Sie das BIN-Update-Skript aus:
flash
Warten Sie, bis das Update abgeschlossen ist, und starten Sie dann das System neu.
Nach dem Update
- Starten Sie das System neu, wenn das Update abgeschlossen ist.
- Gehen Sie ins BIOS-Setup, um die neue BIOS-Version zu bestätigen.
- Stellen Sie bei Bedarf alle benutzerdefinierten BIOS-Einstellungen wieder her.
- Stellen Sie sicher, dass Sie die richtige BIOS-Datei für das Elo ECMG4-H110 verwendet haben.
- Bestätigen Sie für BIN-Updates, dass ME Control auf Deaktiviert gesetzt ist.
- Stellen Sie sicher, dass alle Dateien sich im Root des USB-Laufwerks befinden.
- Versuchen Sie es erneut mit der alternativen Methode (UEFI Shell vs Windows).
Wenn das Problem weiterhin besteht, kontaktieren Sie den Elo-Technischen Support und geben Sie an:
- Modell: Elo ECMG4-H110
- Aktuelle BIOS-Version
- Verwendeter BIOS-Dateiname (ROM oder BIN)
- Verwendete Aktualisierungsmethode (UEFI Shell oder Windows)
