Einen Elo ECMG4 als eigenständiges Computer-Modul verwenden

Dieser Artikel erklärt, wie man ein Elo ECMG4 unabhängig von einem IDS-Display betreibt. Dies ermöglicht es Ihnen, das ECMG4 an jeden Monitor mit einem HDMI-Eingang für Tests, Inszenierung oder Bereitstellung anzuschließen.

Erforderliche Hardware

• Elo ECMG4 Computer-Modul: https://www.elotouch.com/accessories-ecmg4.html
• HDMI-ausgestatteter Monitor (Beispiel, das in diesem Leitfaden verwendet wird: Elo 1099L Outdoor Open Frame Monitor)
• 0.35M Adapterkabel C14 für Elo Computer-Module – Elo Bestellnummer: E766781
• Nordamerika 1.8m (6-Fuß) Stromkabel C13 – Elo Bestellnummer: E593865
  • Alternativ können Sie ein Drittanbieter C13-Stromkabel wie dieses von Tripp Lite verwenden.
• HDMI-Kabel Beispiel hier.
• USB-Touch-Kabel (nur erforderlich, wenn es mit einem Touch-Monitor verbunden wird) Beispiel hier.
• Steckdosenleiste mit Ein/Aus-Schalter – Elo Bestellnummer: E765397
  • Alternativ können Sie eine Steckdosenleiste eines Drittanbieters mit Ein/Aus-Schalter verwenden, wie diese von Tripp Lite.

Verbindungsschritte

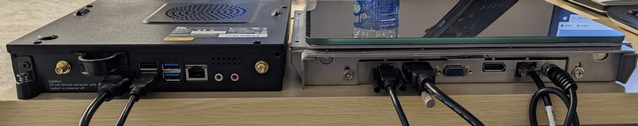

1. Verbinden Sie das HDMI-Kabel zwischen dem Monitor und dem ECMG4. Wenn ein Touch-Monitor verwendet wird, verbinden Sie auch das USB-Touch-Kabel.

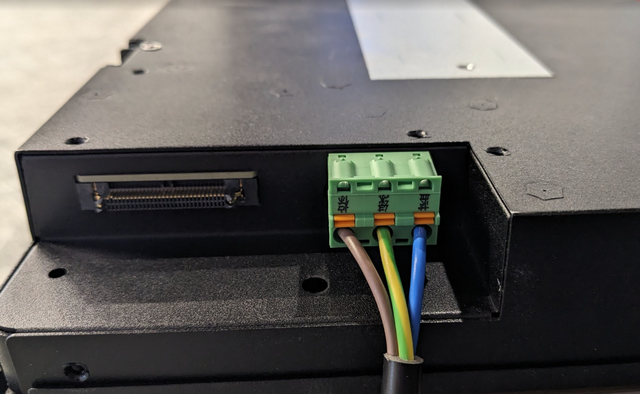

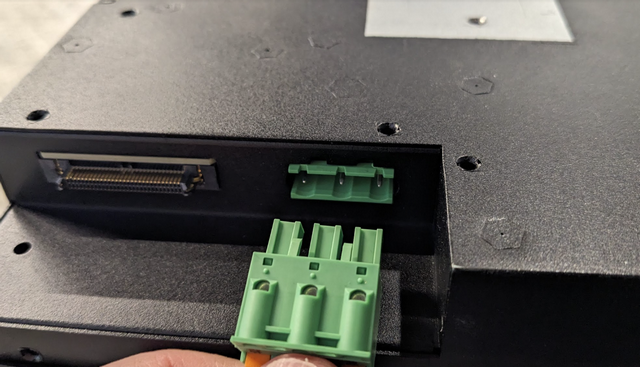

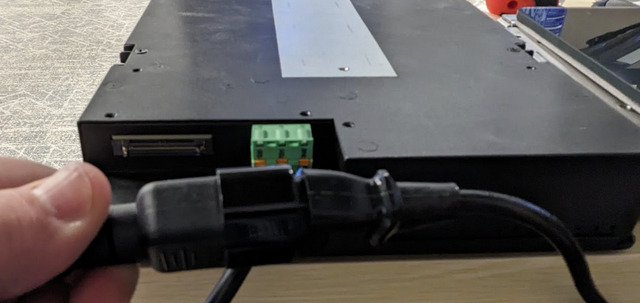

2. Schließen Sie das 0.35M Adapterkabel C14 an das ECMG4-Computer-Modul an.

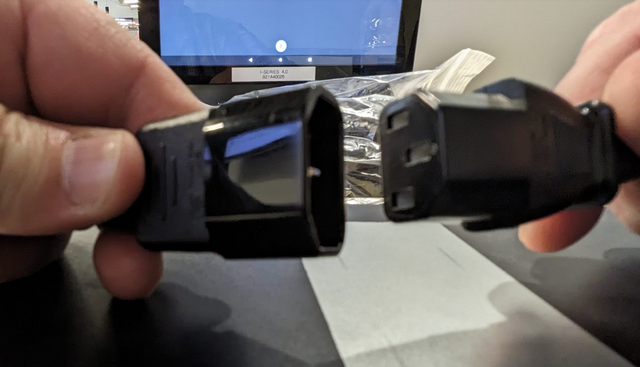

3. Schließen Sie das C13-Stromkabel an die C14-Verbindung am Adapterkabel an.




4. Stellen Sie Strom bereit, indem Sie das C13-Stromkabel in eine geschaltete Steckdosenleiste oder eine geschaltete Steckdose einstecken.

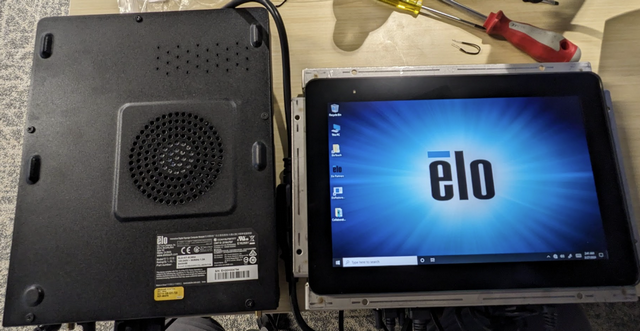

5. Überprüfen Sie, ob das Videosignal auf dem Monitor erscheint und das System zu booten beginnt.



Stromversorgungseinstellungen im BIOS ändern

Um sicherzustellen, dass das ECMG4 automatisch eingeschaltet wird, wenn AC-Strom angelegt wird, ändern Sie die BIOS-Einstellung unten.

1. Geben Sie das System-BIOS ein, indem Sie während des Bootvorgangs die ENTF-Taste auf einer angeschlossenen Tastatur drücken.

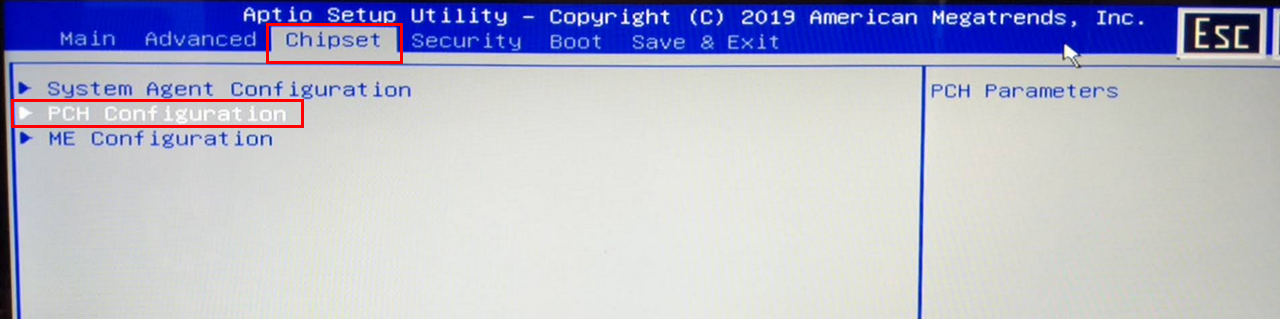

2. Navigieren Sie zu Chipset, dann Chipset PCH-Konfiguration.

   Chipset PCH-Konfiguration" width="1280" height="319" /

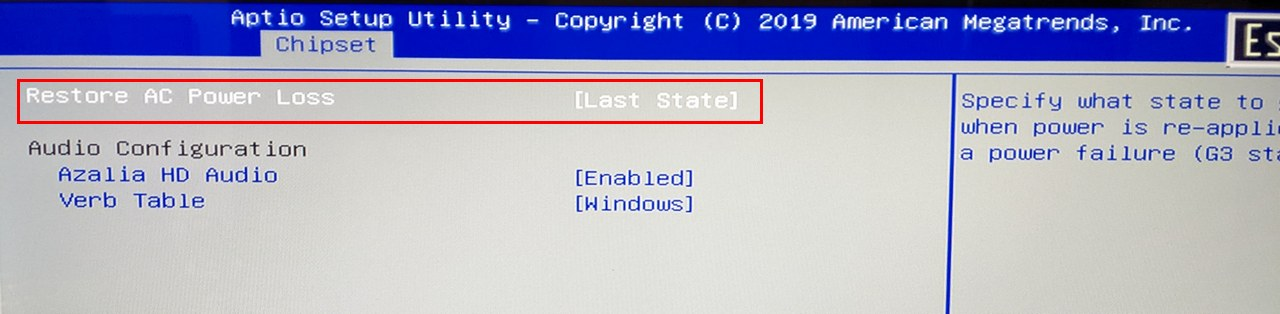

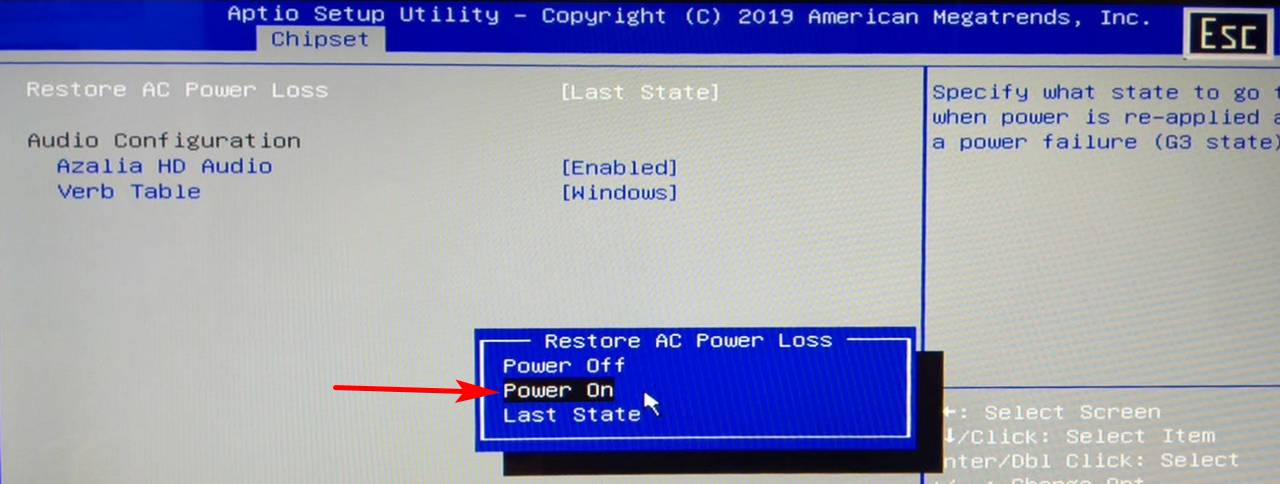

3. Finden Sie AC-Stromverlust wiederherstellen. Standardmäßig ist dies auf Letzter Zustand eingestellt. Ändern Sie es in Strom ein.

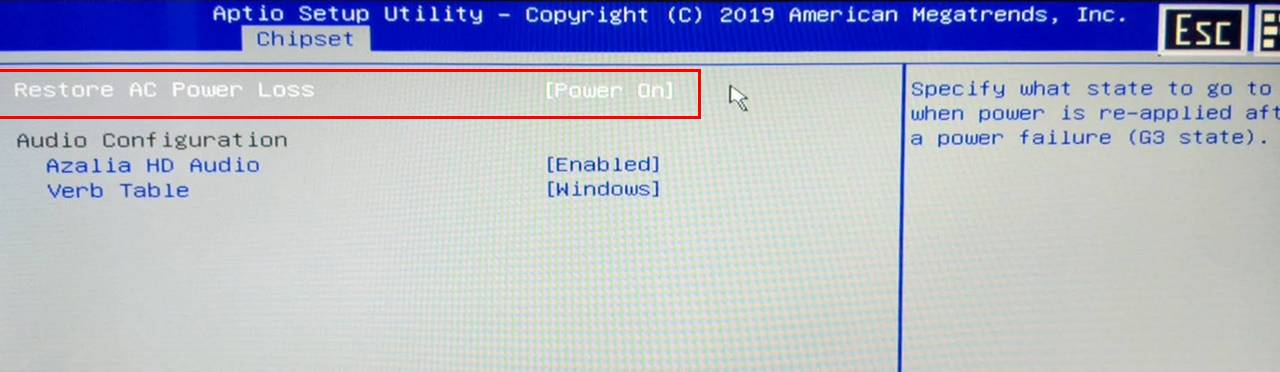

   Erforderlich: Setzen Sie AC-Stromverlust wiederherstellen auf Strom ein, damit das ECMG4 automatisch bootet, wann immer Strom angelegt wird.






4. Ändern Sie die Einstellungen und verlassen Sie das BIOS. Das ECMG4 sollte nun automatisch hochfahren, wenn AC-Strom angelegt wird.
