Dieser Artikel bietet das .pdf für das Austauschverfahren des Legacy E-Series RAM

Die folgende Hardware wird benötigt:

• Flache Schutzoberfläche
• Elo E-Series AIO Touchcomputer
• Kleiner Phillips-Schraubendreher
• Ersatz-RAM-Modul (Austausch bis maximal 4GB, SODIMM DDR3L-1333)

Schritte

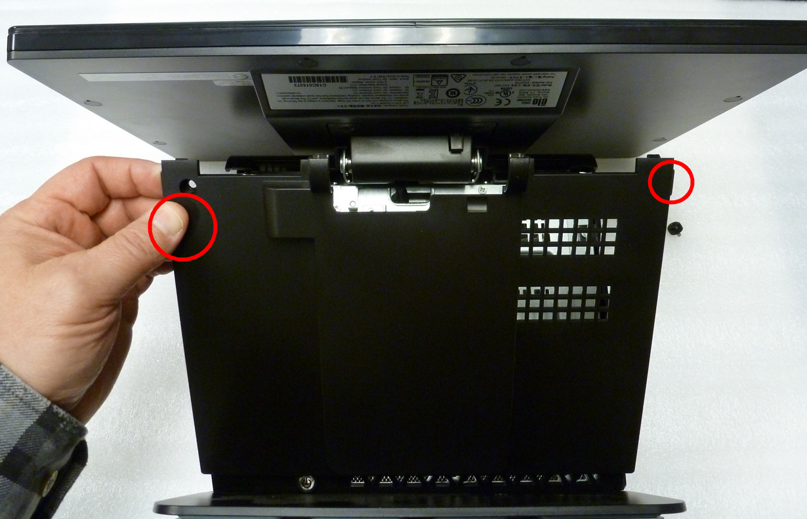

1. Mit der E-Series, die mit der Rückseite nach unten auf einer flachen Schutzoberfläche liegt, ziehen Sie an den beiden seitlichen Laschen, um die vordere Kunststoffabdeckung zu entfernen. (Wenn die Abdeckung mit einer Schraube gesichert ist, verwenden Sie den Phillips-Schraubendreher, um sie zu entfernen).

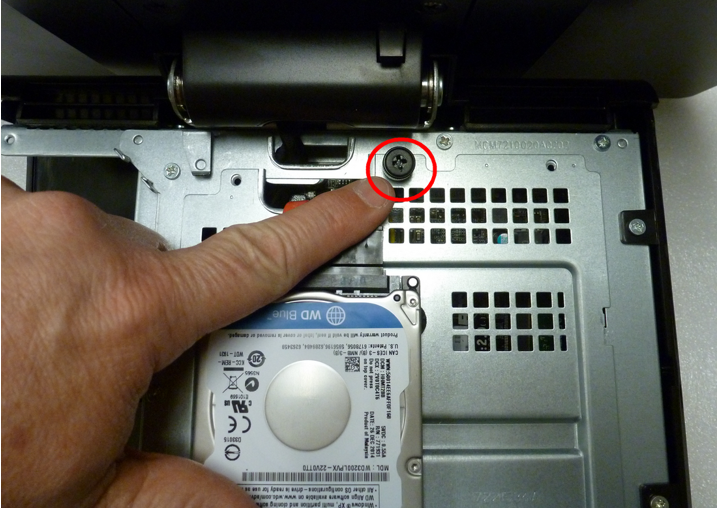

2. Verwenden Sie die Finger oder den Phillips-Schraubendreher, um die große schwarze Schraube, die die vordere Metallplatte hält, zu entfernen.

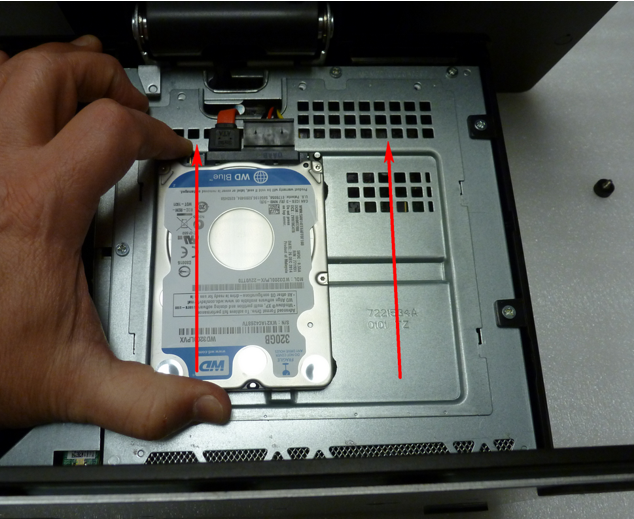

3. Greifen Sie die Festplatte und drücken Sie in Richtung oben, um die vordere Metallplatte des Geräts zu lösen.

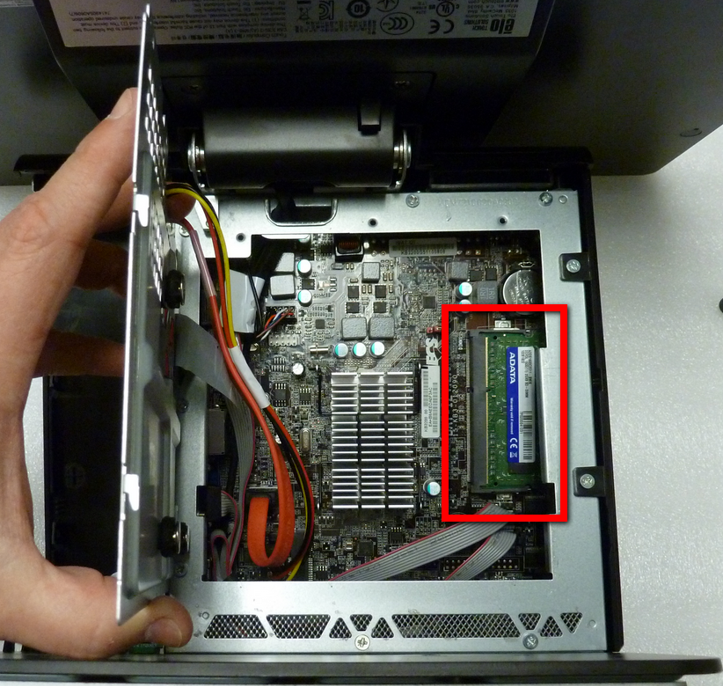

4. Heben Sie die vordere Metallplatte vom Gerät ab, um Zugang zum RAM-Modul zu erhalten.

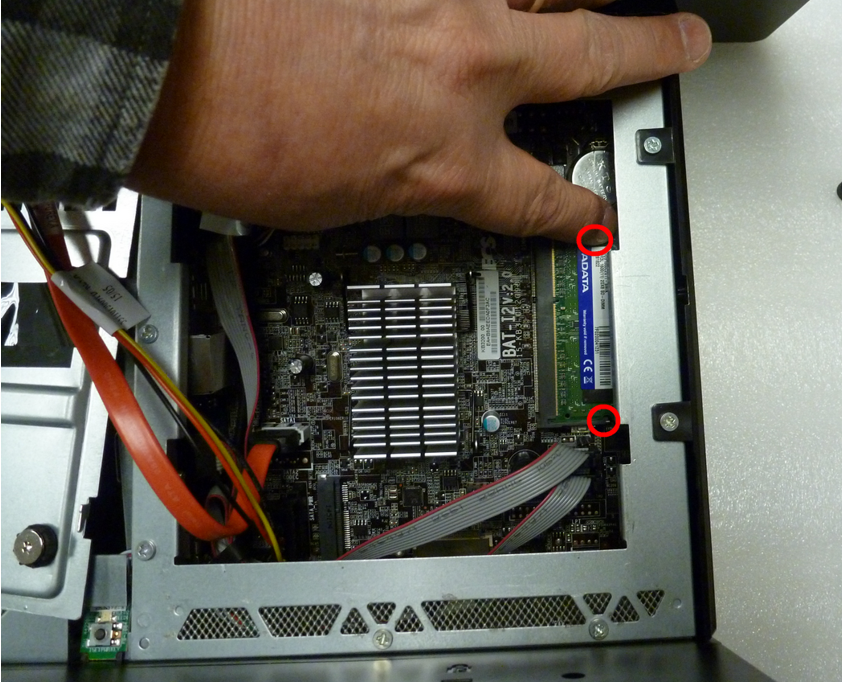

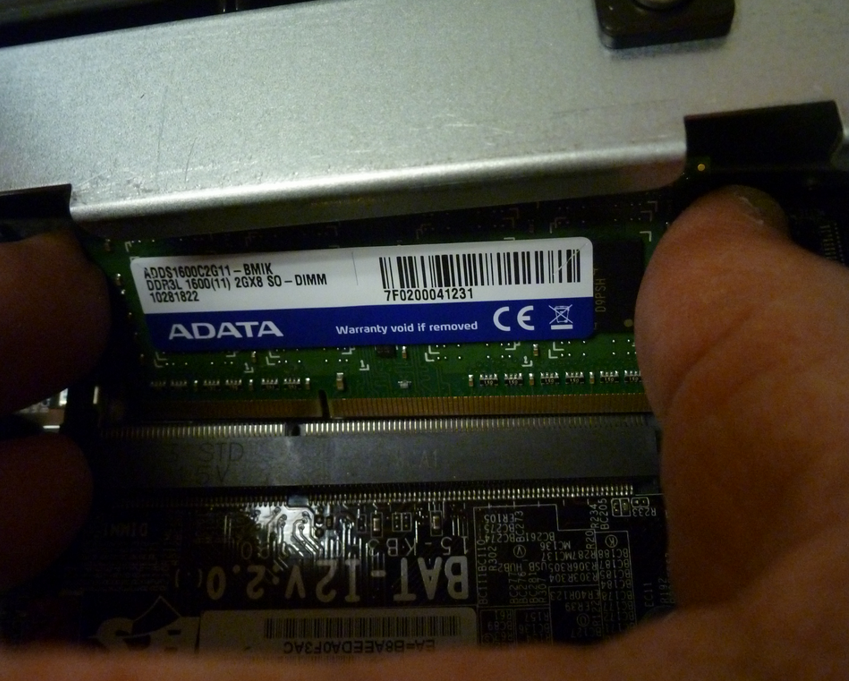

5. Verwenden Sie die Finger, um die RAM-Halteriegel nach außen zu drücken, um das RAM-Modul zu lösen. Das RAM wird beim vollständigen Lösen nach oben federnd herauskommen.

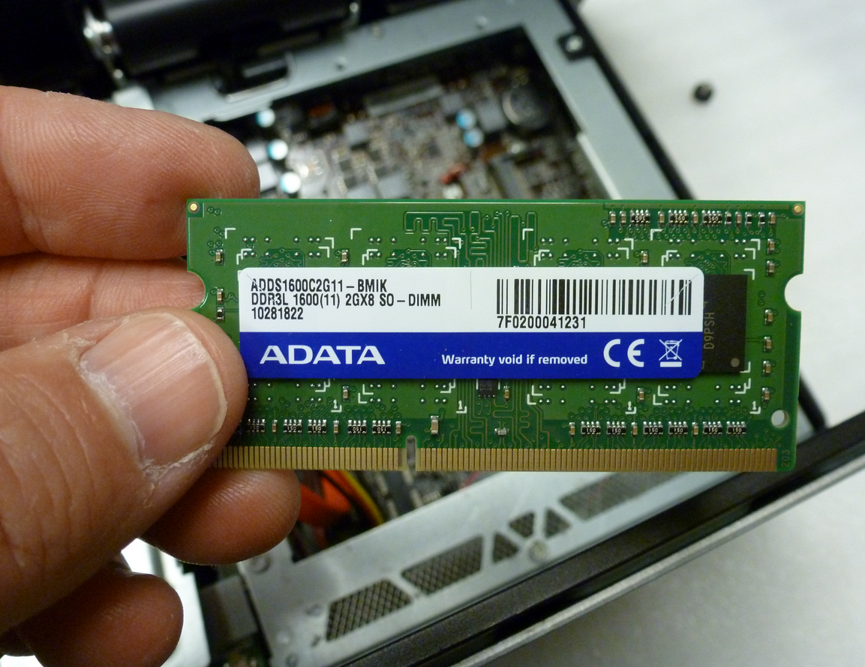

6. Heben Sie das RAM-Modul aus dem Gerät.

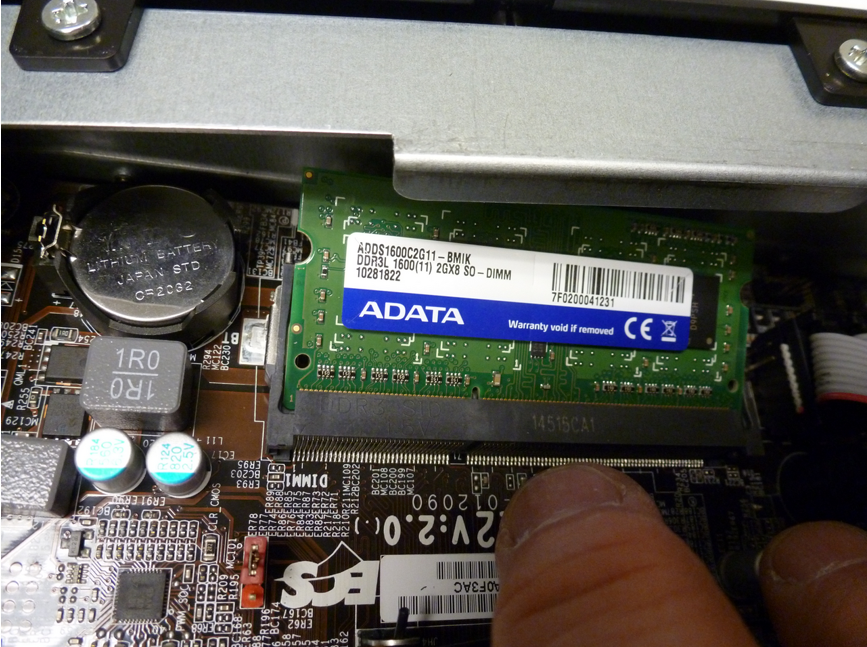

7. Ersetzen oder fügen Sie ein kompatibles RAM-Speichermodul hinzu.

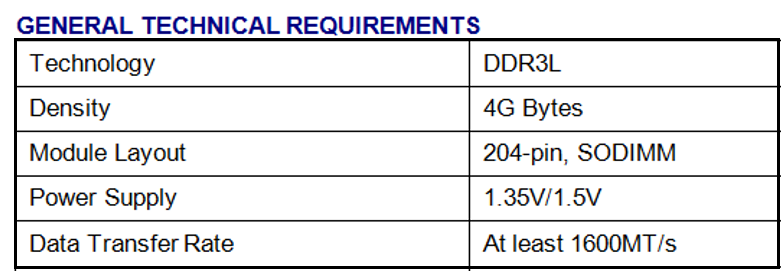

• HINWEIS: RAM muss DDR3L (Niederspannung) sein. Standard-DDR3 funktioniert in diesem Gerät nicht, es muss Niederspannung sein. Maximale Speicherkapazität bei Verwendung von 1 verfügbarem Slot; Ersatz für einzelnes, vorinstalliertes Speichermodul. Austausch bis maximal 4GB, SODIMM DDR3L-1333.
