Dieser Artikel beschreibt, wie man auf den Speicher (RAM) des Elo E-Series 2 POS-Systems zugreift

Die E-Series 2 Systeme können auf maximal 8 GB (4 GB im ersten Slot und 4 GB im zweiten Slot) aufgerüstet werden.

Speicher-Spezifikationen

• Standardkonfiguration für Speicher (RAM) auf EloPOS-Systemen:
  • 4 GB 2666 MHz DDR4 SO-DIMM auf 1 von 2 Slots

Speicher-Teilenummern

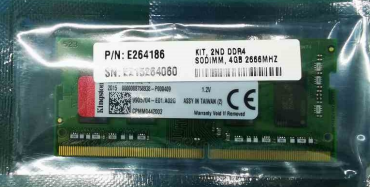

• 4 GB 2666 MHz DDR4 Speicher SO-DIMM - Elo P/N: E264186
  • (Erweiterbar auf maximal 8 GB auf 2 Slots)

Getestete Speichermodule:

• Smart Modular Technologies: ST5126SO451693-SC

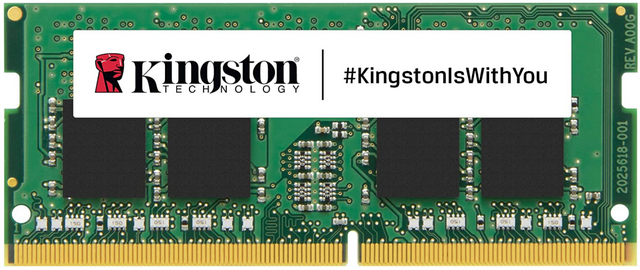

• Kingston: CBD26D4S9S1KC-4

Schritte
Um auf den Speicher (RAM) zuzugreifen, folgen Sie den folgenden Schritten:

1. Trennen Sie die Stromversorgung von der Einheit und legen Sie die Vorderseite nach unten auf eine schützende Oberfläche.

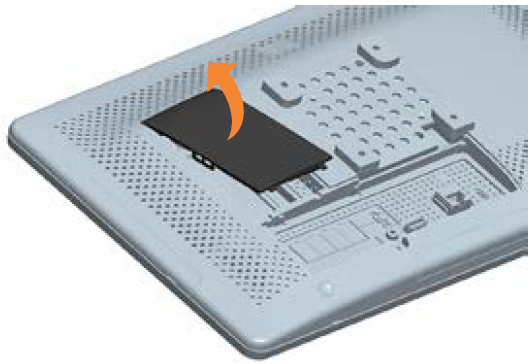

2. Entfernen und aufbewahren Sie die Philips-Schraube und die untere Zugangsklappe.

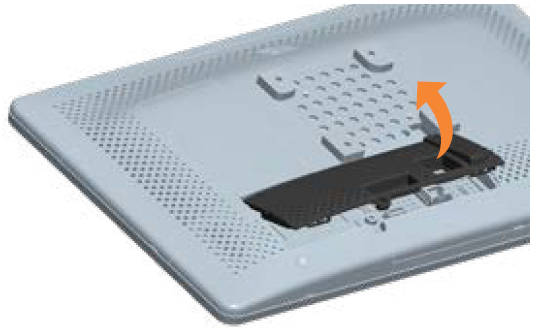

3. Entfernen und aufbewahren Sie die DDR-Abdeckung.

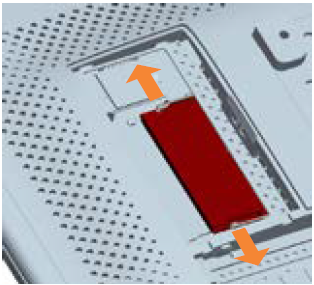

4. Um die vorhandenen Speichermodule zu entfernen, ziehen Sie die Laschen an beiden Seiten nach außen und das Modul springt hoch.

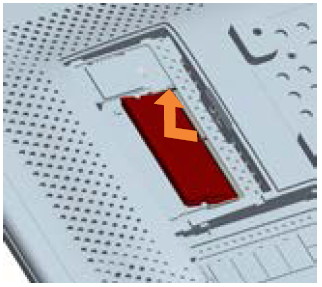

5. Setzen Sie das erste Speichermodul im hinteren Slot schräg ein und drücken Sie dann nach unten, um es einzurasten. Setzen Sie die DDR-Abdeckung und die Kabelabdeckung wieder ein.

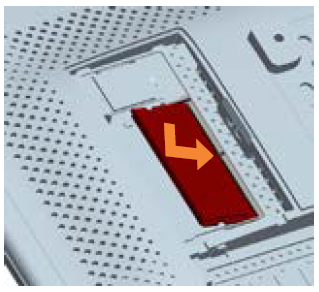

6. Setzen Sie das zweite Speichermodul im hinteren Slot schräg ein und drücken Sie dann nach unten, um es einzurasten. Setzen Sie die DDR-Abdeckung und die Kabelabdeckung wieder ein.
