Die folgenden Informationen behandeln die ordnungsgemäße Belüftung von Kiosken und anderen Gehäusen.

Produktanwendbarkeit: Jedes Elo-Produkt, das in einem Kiosk oder einem anderen Gehäuse untergebracht werden soll.

Bedeutung der ordnungsgemäßen Belüftung
Um zu bestimmen, ob eine Belüftung für Ihren Kiosk oder Ihr Gehäuse erforderlich ist, müssen Sie die Temperatur um das Gerät (Touchmonitor oder Touchcomputer) messen, während es unter Volllast arbeitet. Es ist entscheidend zu verstehen, dass Wärme die Langlebigkeit des Produkts beeinflusst – generell gilt, je höher die Betriebstemperatur, desto kürzer die Lebensdauer des Geräts.

Wärmemanagement in geschlossenen Räumen
Alle elektronischen Geräte erzeugen während des Betriebs Wärme. Wenn ein Gerät in einem kleinen Raum untergebracht ist, ist es wichtig sicherzustellen, dass diese Wärme effizient entweichen kann. Andernfalls kann die Temperatur im Innenraum des Gehäuses die angegebenen Betriebstemperaturgrenzen des Geräts überschreiten. Die Menge an Wärme, die ein Gerät erzeugt, wird typischerweise durch seinen Stromverbrauch angezeigt, der in den Spezifikationen auf der Webseite des Monitors zu finden ist. Zum Beispiel dissipieren die meisten Elo Open-Frame/Kiosk-Touchmonitore bis zu etwa 20 Zoll 30 Watt oder weniger, aber der Strom- und Wärmeaustausch steigt signifikant mit größeren Monitoren. Außerdem steigt der Stromverbrauch mit der Helligkeit des Monitors, daher sollten Sie immer die Stromspezifikationen für den Monitor überprüfen, den Sie unterbringen möchten.

Um die zu verwaltende Wärmemenge zu verstehen, vergleichen Sie die Wattzahl des Monitors mit einer Glühbirne mit entsprechender Wattzahl. Eine 30-Watt-Glühbirne wird beispielsweise sehr heiß, und eine 100-Watt-Glühbirne ist zu heiß zum Anfassen – dies veranschaulicht, wie selbst moderate Leistungsniveaus einen kleinen, geschlossenen Raum erheblich aufheizen können. Obwohl die Wärme in einem Monitor über eine größere Fläche verteilt wird als in einer Glühbirne, ist die gesamte Wärmemenge äquivalent.

Faktoren, die die Wärmeentwicklung beeinflussen
Mehrere Faktoren beeinflussen die Wärmeentwicklung in einem Gehäuse, darunter:

• Wärmeabgabe des Monitors
• Größe und Material des Gehäuses
• Gehäusedesign (z.B. hoch oder flach, einfache oder komplexe Form)
• Belüftungsöffnungen und deren Platzierung
• Vorhandensein oder Fehlen einer ventilatorgestützten Luftzirkulation
• Monitorpositionierung im Gehäuse
• Montagekonfiguration (z.B. vertikal, horizontal, flach oder schräg)

Belüftungsstrategien

• Passive Belüftung: Passive Belüftung kann wirksam sein, wenn ein "Schornstein-Effekt" erzeugt wird, der Luft erlaubt, unten einzutreten und nach oben zu strömen, wobei sie oben austritt. Diese Methode funktioniert am besten, wenn die Luft durch und um den Monitor strömt, anstatt nur entlang der hinteren Wand des Gehäuses.
• Aktive Kühlung: Die Hinzufügung eines kleinen, leisen Ventilators am Ausgang, um Luft durch das Gehäuse zu ziehen, verbessert die Kühlung erheblich, insbesondere für leistungsstarke Monitore, kleinere Gehäuse, Touchcomputer oder Setups, die zusätzliches Equipment wie separate Computer oder Netzteile beinhalten.

Besondere Überlegungen zur horizontalen Montage
Wenn ein Monitor horizontal oder nahezu horizontal (z.B. auf einem Tisch oder einer Arbeitsplatte) montiert ist, sind die wärmeerzeugenden Komponenten an der Oberseite des Gehäuses positioniert, wodurch der Schornstein-Effekt negiert wird. In diesem Fall ist es entscheidend, eine luftgeführte Belüftung über den Monitor hinweg zu gewährleisten, von einer Seite zur anderen. Möglicherweise müssen Sie Lüftungskanäle oder Schallbretter verwenden, um einen ordnungsgemäßen Luftstrom sicherzustellen. Überprüfen Sie immer die Temperatur in der Nähe des Geräts, um Ihre Belüftungseinrichtung zu bestätigen, und berücksichtigen Sie die maximale Umgebungstemperatur des Betriebsumfelds während des Tests.

Tipps zur Auswahl von Ventilatoren
Bei der Auswahl von Ventilatoren sollten Modelle mit höherem Luftstrom (gemessen in CFM) und niedrigerem Betriebsgeräusch (gemessen in dB) priorisiert werden, um eine effektive und leise Kühlung zu erzielen.

In-House-Tests

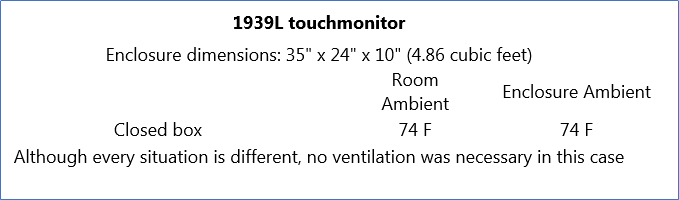

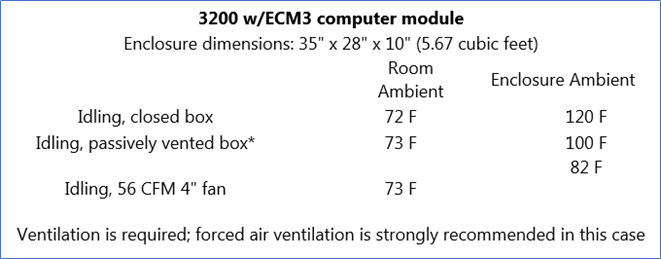

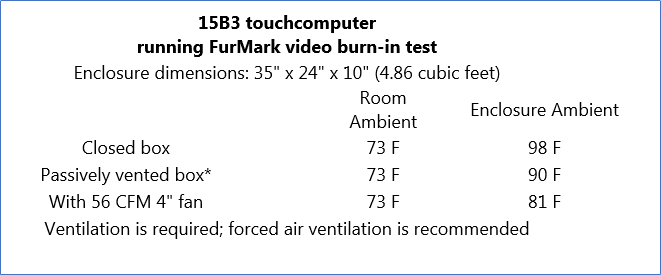

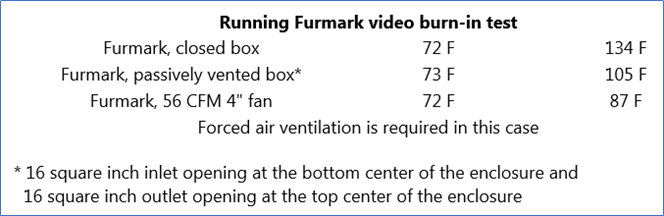

Die unten stehenden Testergebnisse geben eine Vorstellung von den Belüftungsanforderungen einiger typischer Konfigurationen und demonstrieren die Effektivität von Ventilatoren. Beachten Sie, dass Ventilatoren einer bestimmten Größe erheblich in der Menge an Luft (CFM), die sie bewegen können, variieren können. Der für diese Tests verwendete ist recht leistungsstark.
