Dieser Artikel enthält Informationen zu den verschiedenen Anschlüssen an Elo-Monitoren.

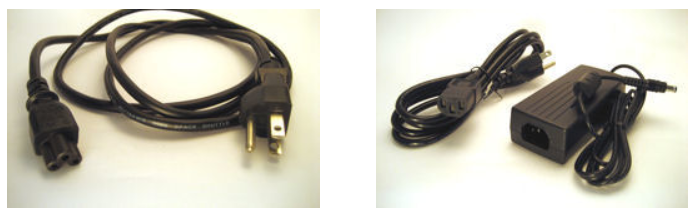

Stromanschluss
Dieser versorgt den Monitor und den Touchscreen mit Strom. Es gibt zwei grundlegende Typen: ein AC-Kabel und ein DC-Netzteil. Einige Monitore haben das eine oder das andere, einige Monitore haben beides. Wenn beide vorhanden sind, wählen Sie nur einen.

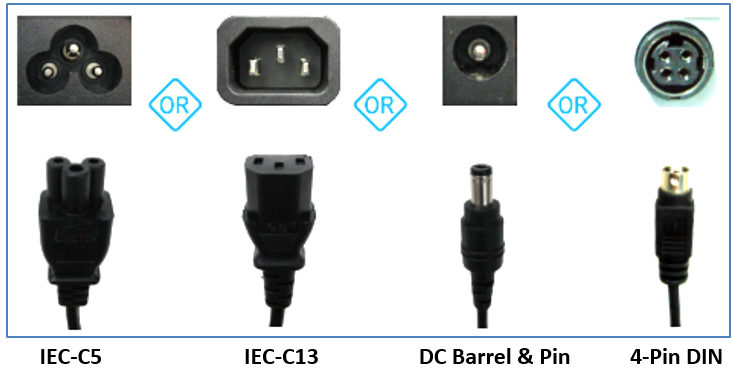

Unten sind verschiedene Arten von AC- und DC-Anschlüssen dargestellt.

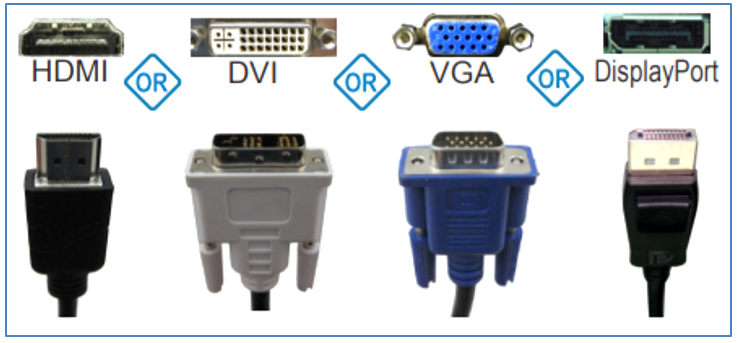

Videoanschluss
Dieser liefert das "Bild" auf dem Display. Es gibt verschiedene Arten von Videoanschlüssen: HDMI, DVI, VGA, DisplayPort. Wenn mehr als ein Videoanschluss am Monitor vorhanden ist, verwenden Sie nur einen davon.
HINWEIS: Der blaue VGA-Stecker hat drei Reihen von Pins; es ist ein Videoanschluss, kein serieller Anschluss.

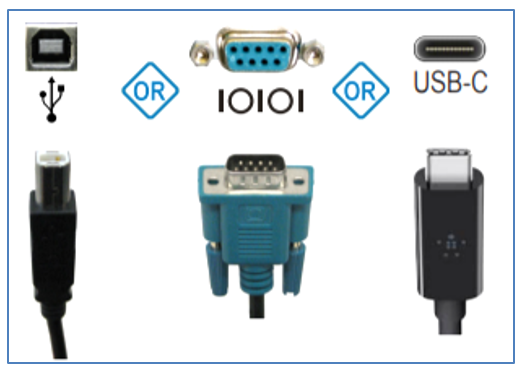

Touch-Anschluss
Dieser stellt eine Verbindung für den Touch-Bereich des Monitors her. Es gibt drei grundlegende Typen: USB, USB-C und seriell. Wenn der Monitor mehr als einen Touch-Anschluss hat, wählen Sie nur einen.
HINWEIS: Der blau-grüne serielle Stecker sieht ähnlich aus wie der blaue VGA-Stecker, hat aber nur 2 Reihen von Pins



Lautsprecheranschluss (optional)
Dieser stellt eine Verbindung für den Computer-Audio her, um über die Monitorlautsprecher wiedergegeben zu werden. Einige Touchmonitore enthalten keine Lautsprecher.

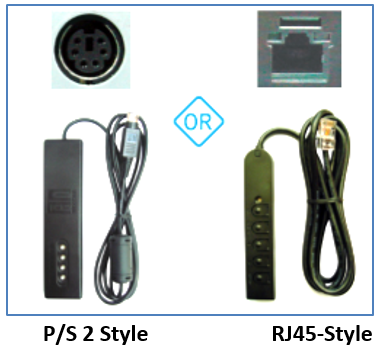

Verdrahtete OSD-Fernbedienung
Einige Monitore (hauptsächlich offene Rahmen- und IDS-Monitore) haben verdrahtete OSD-Fernbedienungen zur Steuerung des On-Screen-Displays. Es gibt zwei Typen, den älteren P/S 2-Stil und den neueren RJ45-Stil.
