Dieser Artikel erklärt, wie die Tastaturbelegung für einen Elo Magnetstreifenleser (MSR) im Tastaturemulationsmodus konfiguriert wird. Die Tastaturbelegung ermöglicht es, Kartendaten korrekt zu interpretieren, wenn nicht-englische Tastaturlayouts verwendet werden. Es stehen drei Konfigurationsmethoden zur Verfügung, wobei das EloMSR-Dienstprogramm für die meisten Benutzer die empfohlene Option ist.
ℹ Übersicht
Die Tastaturbelegung ändert, wie der MSR Kartendaten in Tastaturzeichen übersetzt. Wenn Ihr Computer eine andere Sprache als Englisch verwendet, müssen Sie den MSR möglicherweise an Ihr Tastaturlayout anpassen.
Die Tastaturbelegung ändert, wie der MSR Kartendaten in Tastaturzeichen übersetzt. Wenn Ihr Computer eine andere Sprache als Englisch verwendet, müssen Sie den MSR möglicherweise an Ihr Tastaturlayout anpassen.
Wann sollte ich die Tastaturbelegung verwenden?
Konfigurieren Sie die Tastaturbelegung, wenn:
- Ihr Computer ein nicht-englisches Tastaturlayout verwendet.
- Kartendaten nach dem Einlesen falsche oder unerwartete Zeichen enthalten.
- Sie Systeme außerhalb der Vereinigten Staaten einsetzen.
- Sie den MSR an ein regionales Tastaturlayout anpassen müssen.
⚠ Wichtig
Die Tastaturbelegung gilt nur für den Tastaturemulationsmodus. HID- und USB-HID-Konfigurationen benötigen keine Tastaturbelegung.
Die Tastaturbelegung gilt nur für den Tastaturemulationsmodus. HID- und USB-HID-Konfigurationen benötigen keine Tastaturbelegung.
Verfügbare Konfigurationsmethoden
| Methode | Beschreibung | Empfohlen |
|---|---|---|
| Methode 1 | Verwenden Sie das EloMSR-Dienstprogramm und laden Sie ein vordefiniertes Sprachskript. | ✔ Ja |
| Methode 2 | Laden Sie eines der vorbereiteten Tastaturbelegungsskripte. | Für fortgeschrittene Benutzer |
| Methode 3 | Programmieren Sie jedes ASCII-Zeichen manuell. | Nur für Ingenieure |
Downloads
EloMSR-Konfigurationsdienstprogramm
📦 EloMSR-Konfigurationsdienstprogramm herunterladen
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
Tastaturbelegungsskripte
📦 Tastaturbelegungsskripte herunterladen
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
ASCII-Programmierdokumentation
📦 ASCII-Programmierdokumentation herunterladen
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
Tastaturbelegung mit EloMSR konfigurieren
- Laden Sie std_msr_config.zip herunter und entpacken Sie es.
- Starten Sie EloMSR.exe.
- Verbinden Sie den MagTek USB Magnetstreifenleser mit dem Computer.

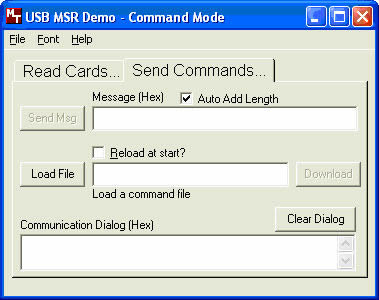

- Wählen Sie die Registerkarte Befehle senden.
- Klicken Sie auf Datei laden.
-

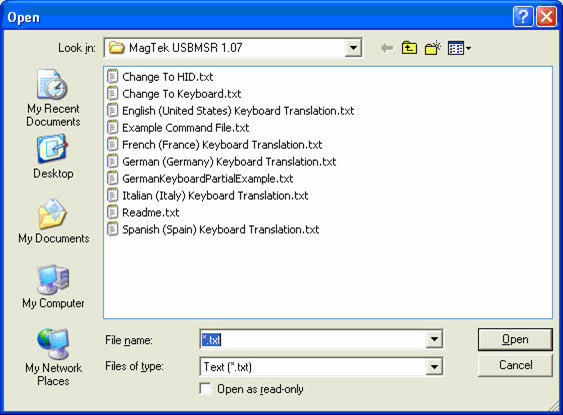

Der Standardspeicherort des Skripts ist:
C:\Program Files\MagTek\MagTek USBMSR 1.07
- Wählen Sie das Sprachskript aus, das Ihrem Tastaturlayout entspricht.
- Klicken Sie auf Öffnen.
- Warten Sie, bis der Befehl geladen ist und der Leser sich automatisch zurücksetzt.
- Wählen Sie die Registerkarte Karten lesen.
- Ziehen Sie eine Testkarte durch, um die Tastaturbelegung zu überprüfen.
- Der MSR ist nun für das ausgewählte Tastaturlayout konfiguriert.
Unterstützte Sprachskripte
Die enthaltenen Tastaturbelegungsskripte unterstützen folgende Sprachen:
- Englisch
- Französisch
- Deutsch
- Italienisch
- Spanisch
Fehlerbehebung
⚠ Fehlerbehebung
- Überprüfen Sie, ob das richtige Sprachskript ausgewählt wurde.
- Verbinden Sie den MSR nach dem Laden einer neuen Konfiguration erneut.
- Testen Sie mit einer bekannten funktionierenden Magnetstreifenkarte.
- Wenn die Ausgabe weiterhin falsch ist, überprüfen Sie, ob das Windows-Tastaturlayout mit der ausgewählten MSR-Belegung übereinstimmt.
Verwandte Artikel
- Wie konfiguriere ich einen Elo MagTek Magnetstreifenleser (MSR)?
- Wie stelle ich die Standardkonfiguration bei einem Elo Magnetstreifenleser wieder her?
- Wie konfiguriere ich die Spureinstellungen bei einem Elo Magnetstreifenleser?
💡 Tipp
Für die meisten Einsätze verwenden Sie die vordefinierten Sprachskripte, die mit EloMSR geliefert werden, anstatt ASCII-Werte manuell zu programmieren. Vorgefertigte Skripte sind schneller einzusetzen, leichter zu warten und helfen, eine konsistente Tastaturbelegung auf mehreren Systemen sicherzustellen.
Für die meisten Einsätze verwenden Sie die vordefinierten Sprachskripte, die mit EloMSR geliefert werden, anstatt ASCII-Werte manuell zu programmieren. Vorgefertigte Skripte sind schneller einzusetzen, leichter zu warten und helfen, eine konsistente Tastaturbelegung auf mehreren Systemen sicherzustellen.
