Dieser Artikel erklärt, wie man Konfigurationsbefehle an einen Elo Magnetstreifenleser (MSR) mit der MagTek USB MSR Demo-Anwendung sendet.

Voraussetzungen

• Kompatibler Elo Magnetstreifenleser
• Windows-Computer
• MagTek USB Swipe & Insert Reader Anwendung

Befehle an den MSR senden

1. Laden Sie die MagTek USB Swipe & Insert Reader Anwendung herunter und installieren Sie sie. Die Installation erstellt eine Desktop-Verknüpfung mit dem Namen MagTek USB MSR.
2. Verbinden Sie den MSR mit dem Computer.
3. Doppelklicken Sie auf die Desktop-Verknüpfung MagTek USB MSR, um die Anwendung zu öffnen.

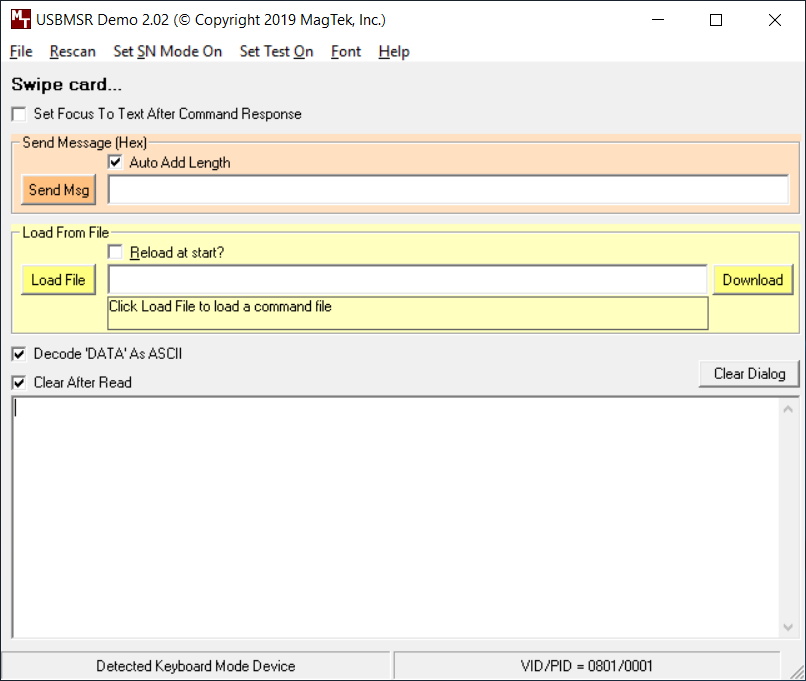

4. Bestätigen Sie, dass die Anwendung den angeschlossenen MSR erkennt. Das Gerät wird entweder im Tastaturmodus oder im HID-Modus angezeigt.



5. Senden Sie einen Befehl mit einer der folgenden Methoden:
   • Geben Sie den Befehl manuell im Feld Send Msg ein.
   • Wählen Sie Load File, um eine von MagTek bereitgestellte oder selbst erstellte Befehlsdatei zu laden.

6. Um einen Befehl manuell zu senden:

   1. Geben Sie den Befehl im Feld Send Msg ein.
   2. Wählen Sie Auto Add Length.
   3. Wählen Sie Send.

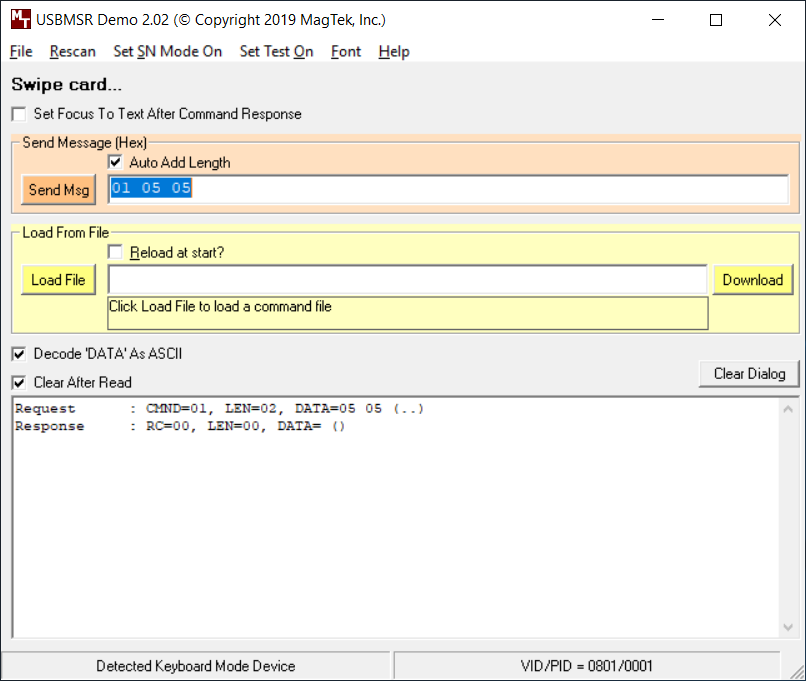

   Das folgende Beispiel sendet einen Befehl, der den MSR so konfiguriert, dass nur die Spuren 1 und 2 gelesen werden:



7. Senden Sie nach dem Senden des Konfigurationsbefehls 02, um den MSR neu zu starten und die Änderungen zu speichern. Die Anwendung erkennt das Gerät nach dem Neustart erneut.

Konfiguration überprüfen

1. Geben Sie den entsprechenden Abfragebefehl im Feld Send Msg ein.
2. Wählen Sie Auto Add Length und dann Send.
3. Überprüfen Sie die vom MSR zurückgegebene Antwort.

Um die aktivierten Spuren bei einem verschlüsselten MSR zu prüfen, senden Sie den folgenden Abfragebefehl:

00 05

Im folgenden Beispiel zeigt die Antwort DATA=05, dass die Spuren 1 und 2 aktiviert sind:

MagTek Befehlsdateien

Die MagTek-Anwendung kann Befehlsdateien enthalten wie:

• Example Command File.txt
• Change To HID.txt
• Change To Keyboard.txt
• Tastatur-Konfigurationsdateien für verschiedene Sprachen
