Dieser Artikel bietet weitere Informationen zu Elo P/N: E710549, VGA-DB15 zu Micro Kabelkit

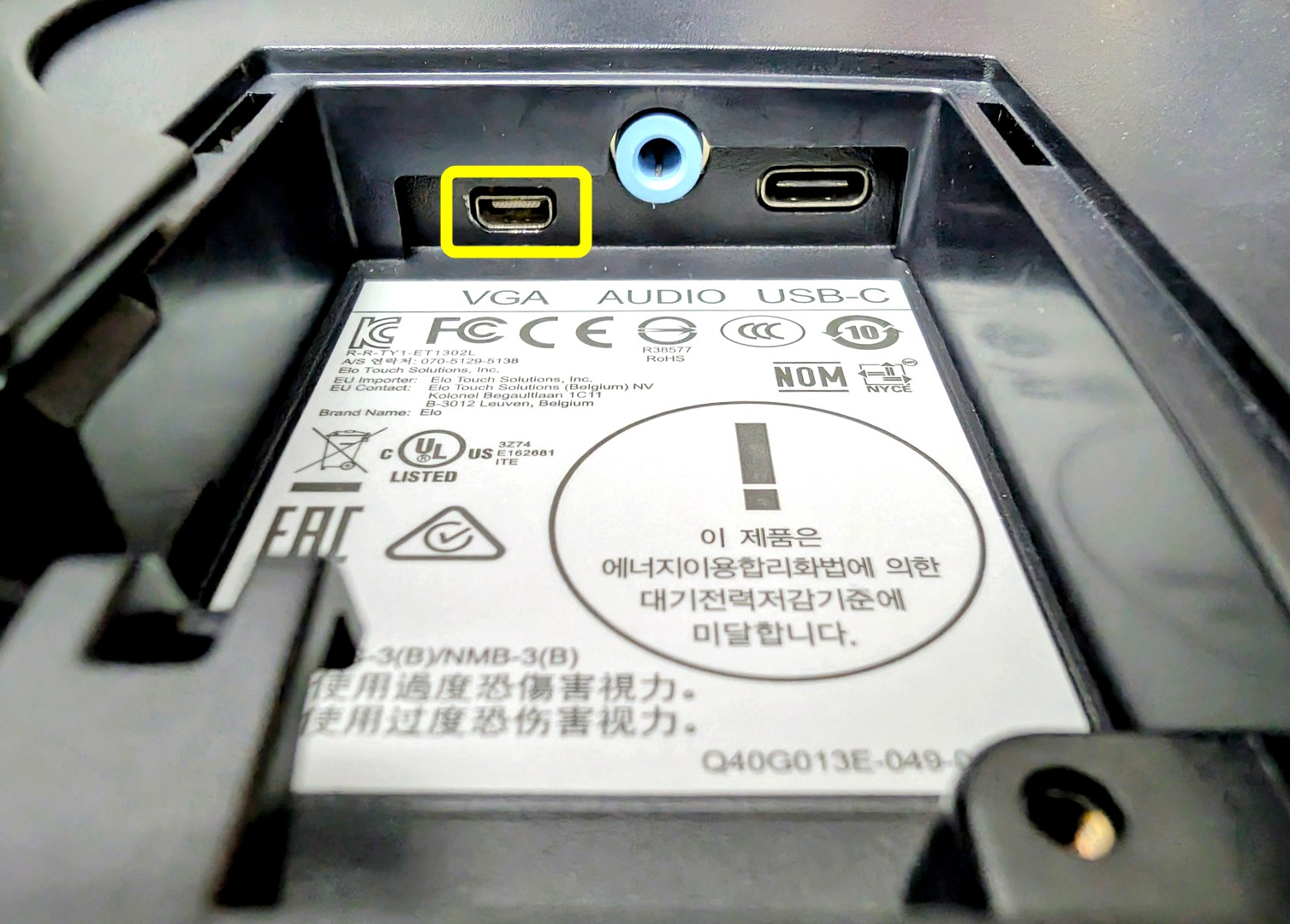

Elo P/N: E710549, VGA-DB15 zu Micro Kabelkit ist für die Verwendung mit Elo 1002L, 1302L und 1502L Monitoren vorgesehen, die mit VGA-Eingängen im Micro-HDMI-Format ausgestattet sind. Dieses Kabel dient dazu, einen Computer mit einem standardmäßigen 15-poligen VGA-Ausgang an einen Elo Monitor anzuschließen, der mit einem VGA-Eingang im Micro-HDMI-Format ausgestattet ist.

Dieses Kabel ist proprietär für Elo Touch Solutions und wird nur für unsere Monitore mit dem speziellen VGA-Eingang im Micro-HDMI-Format hergestellt. Es gibt keine Ersatzprodukte von Drittanbietern. Das Kabel überträgt nur ein analoges Signal, es überträgt keine HDMI-Signale. Sie können kein standardmäßiges Micro-HDMI-Kabel mit HDMI-Signalen in den VGA-Port des Elo Monitors anschließen, da es nicht funktioniert. Sie können keinen einfachen HDMI-zu-VGA-Adapter verwenden, da diese dafür ausgelegt sind, ein HDMI-Quellsignal an einen analogen VGA-Eingang weiterzugeben. Solche Adapter sind nicht abwärtskompatibel. Weitere Informationen sehen Sie hier.

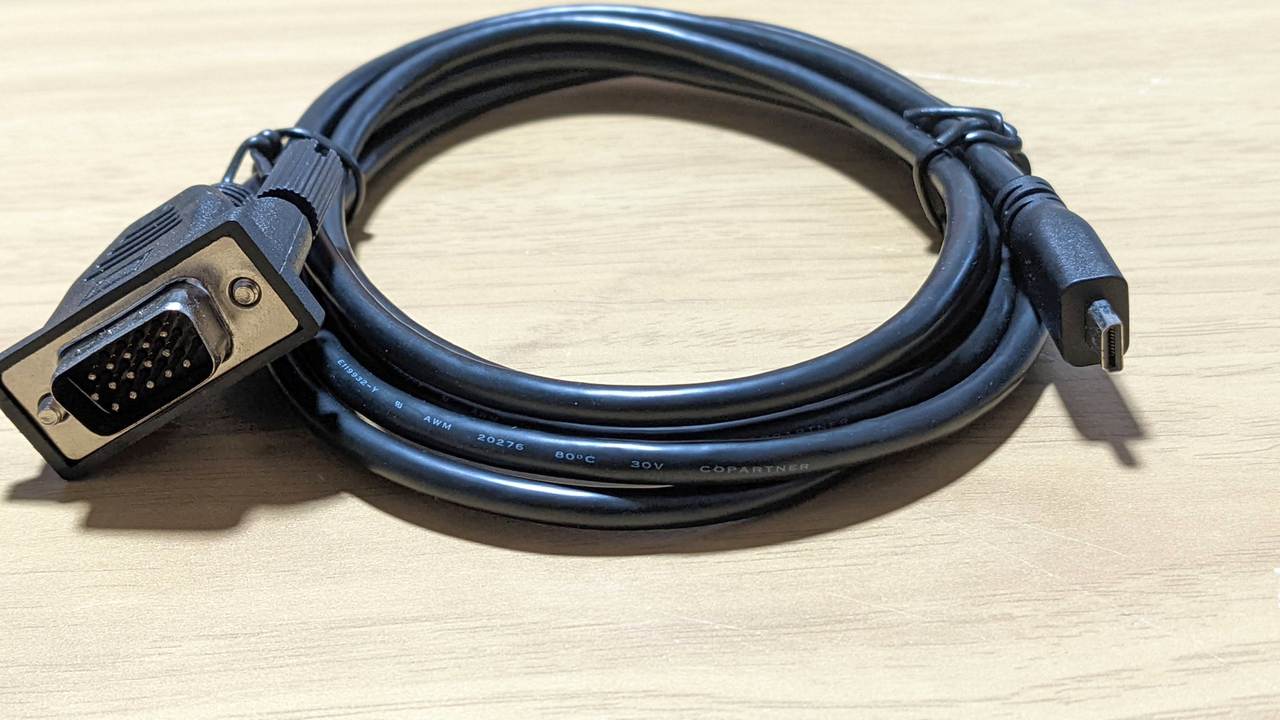

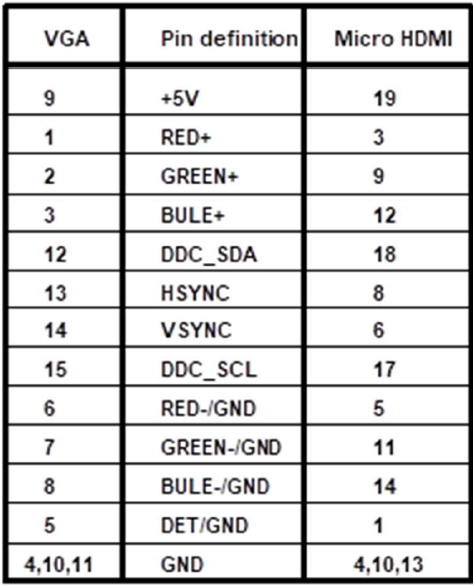

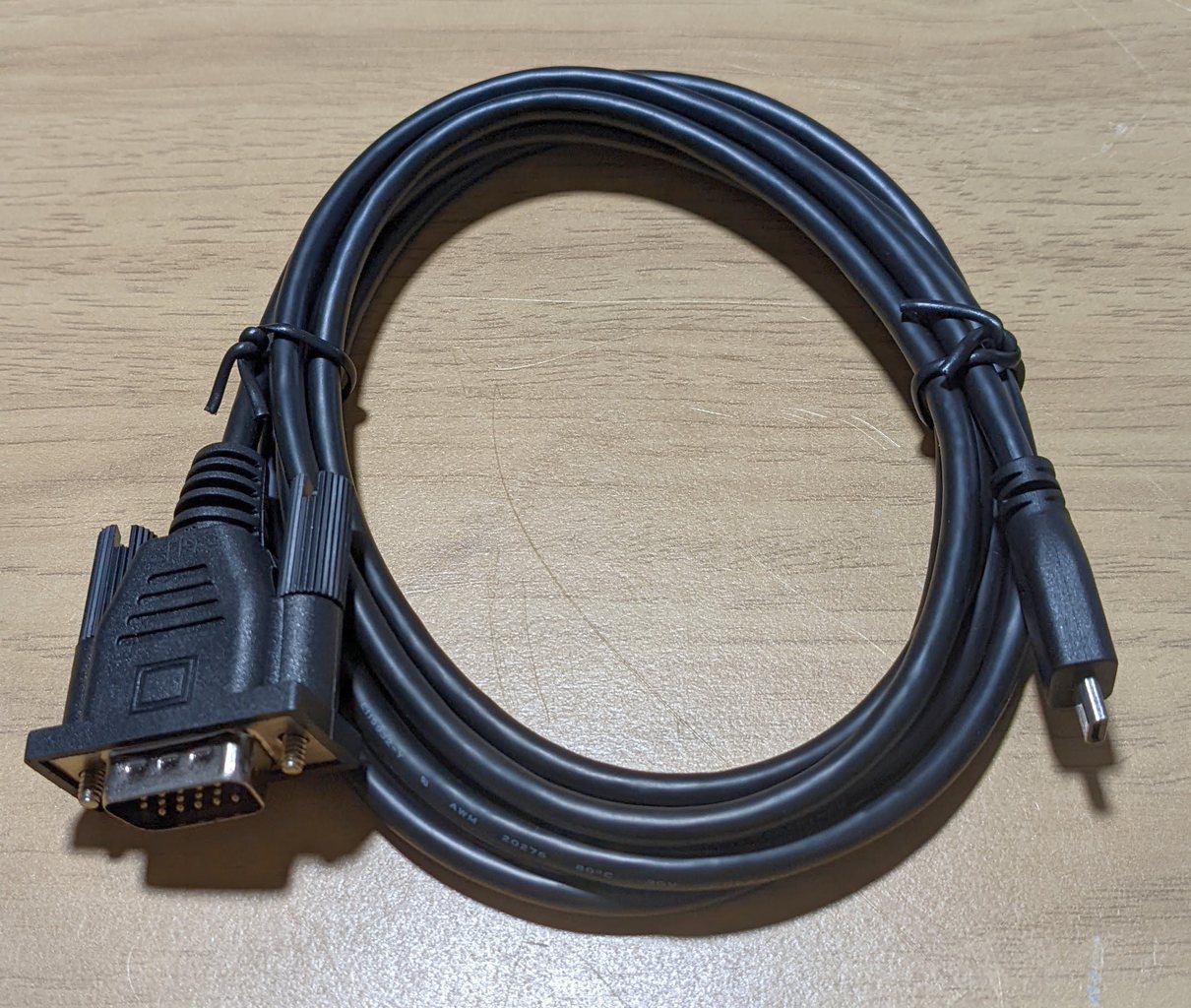

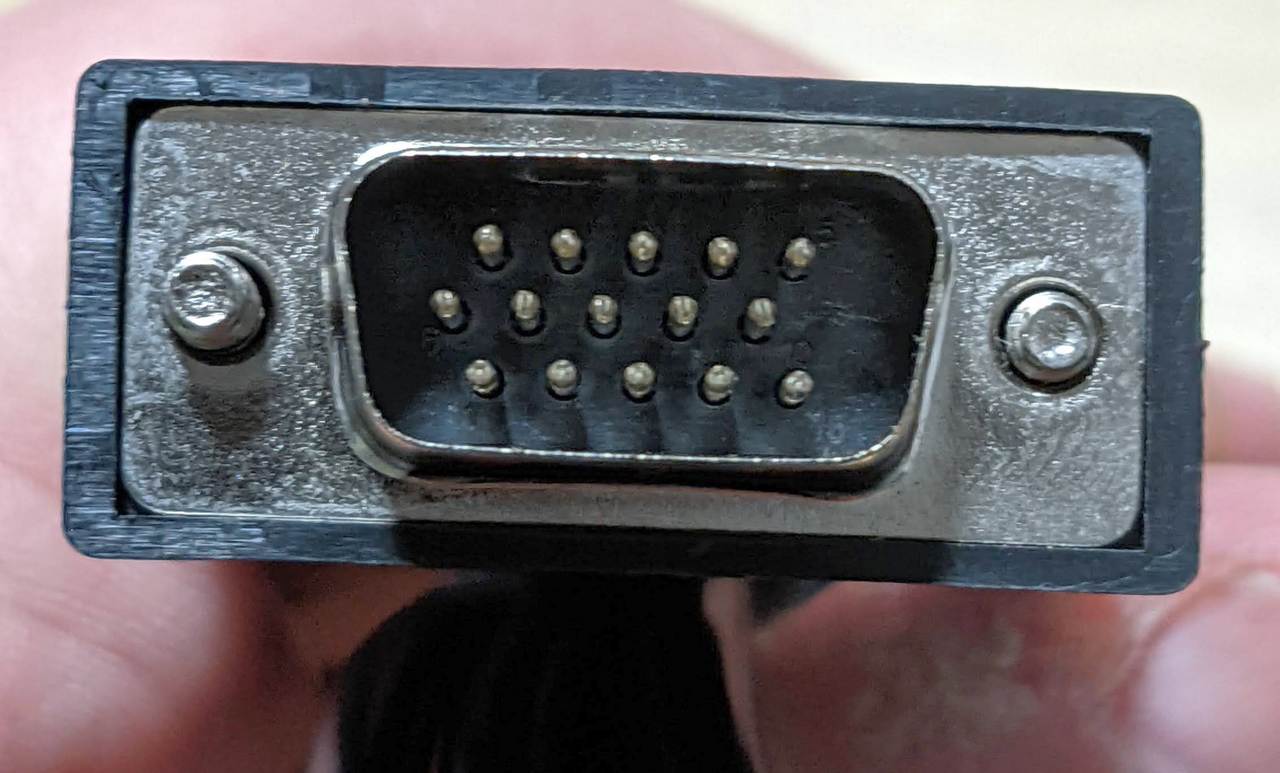

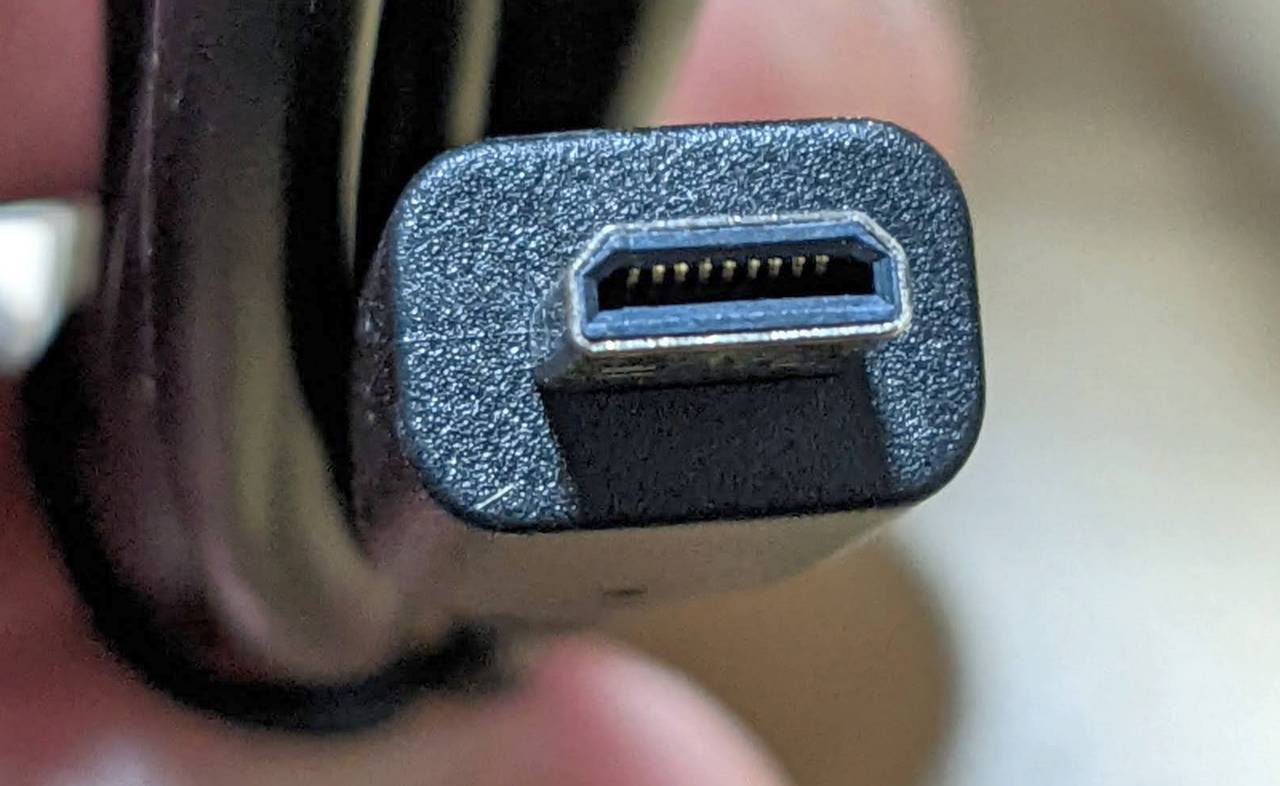

Das Standard-VGA-zu-Micro-HDMI-Kabel soll an einem Ende einen Standard-VGA-Stecker (P1) und am anderen Ende einen Micro-HDMI-Stecker (P2) haben. Das Kabel muss 1,8 m lang und schwarz sein.

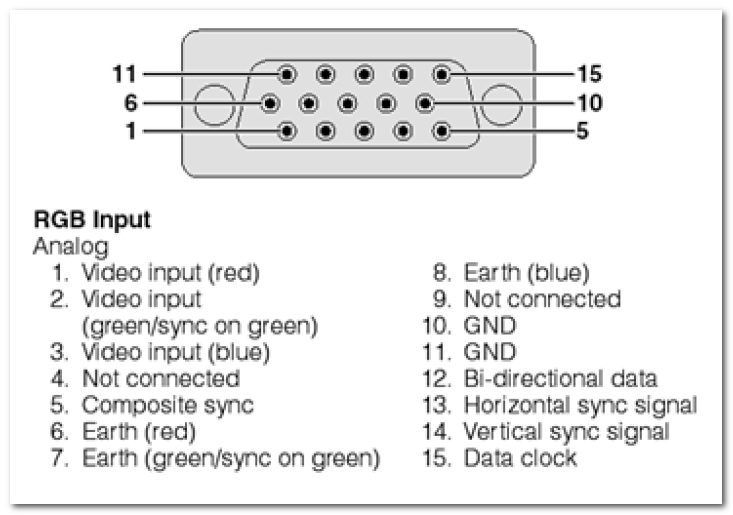

• Das Verdrahtungsdiagramm des Standard-VGA-Steckers sollte wie folgt aussehen:

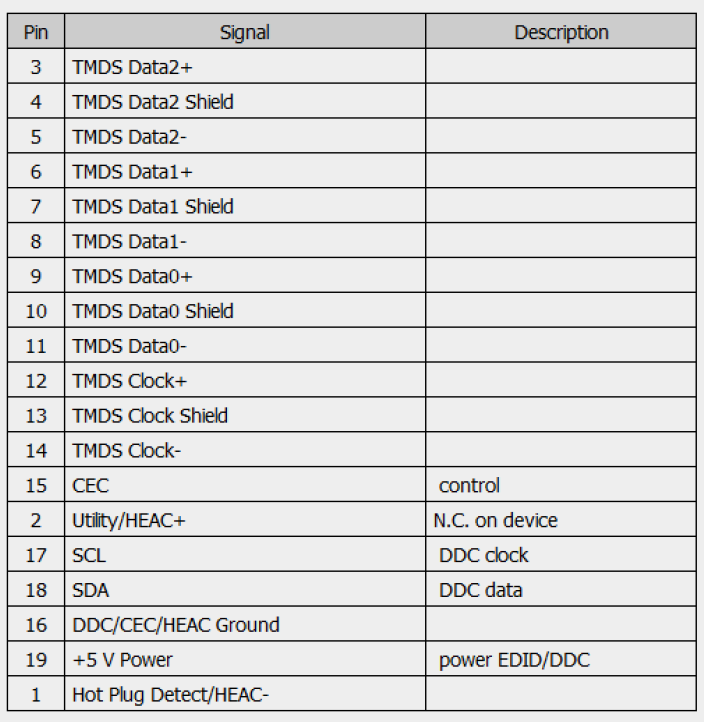

• Das Verdrahtungsdiagramm von Standard-Micro-HDMI sollte wie folgt aussehen:
