Dieser Artikel liefert Informationen zum Layout und zu den Anschlüssen des E-Series 2 All-In-One (AIO) Touch-Computers.

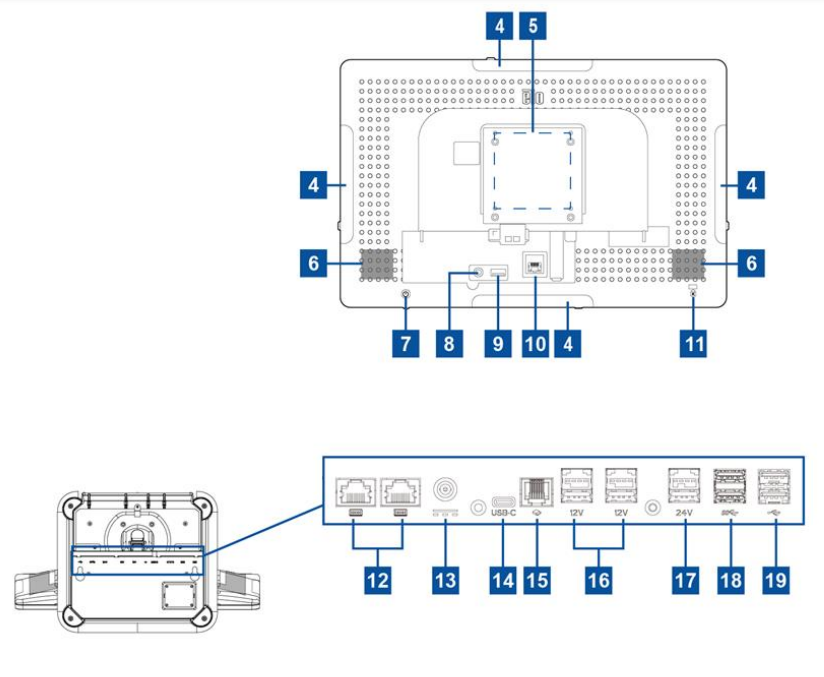

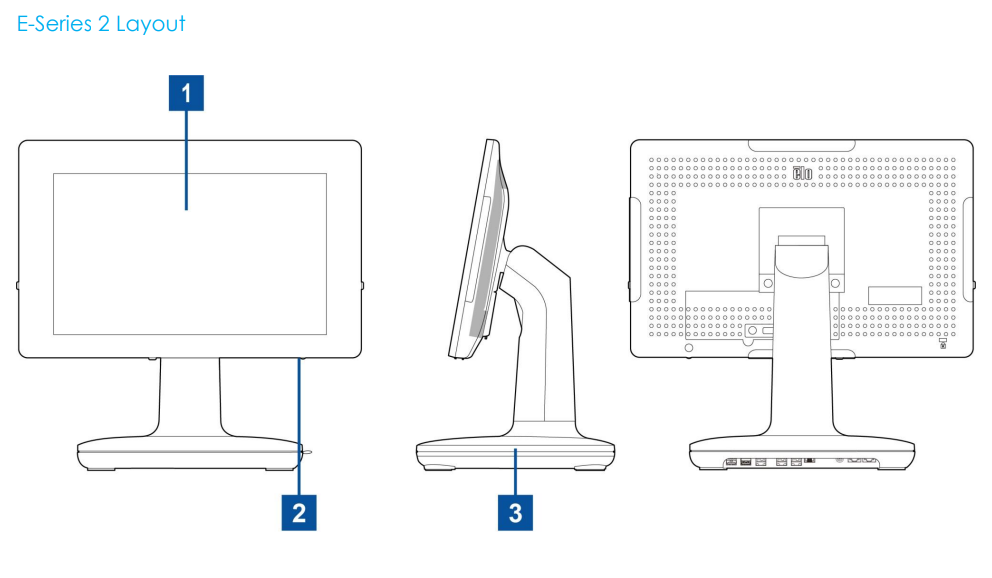

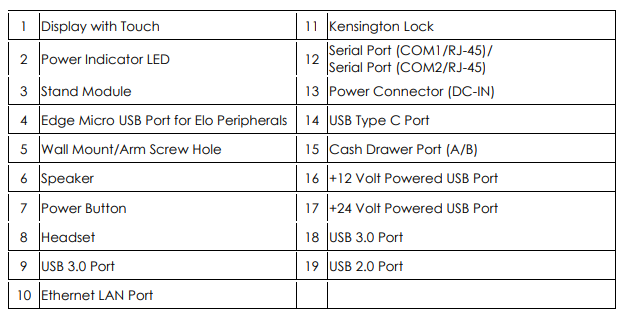

Das Layout und die Anschlüsse der E-Series 2 sind unten dargestellt.
Die folgenden Informationen finden Sie im E-Series 2 Benutzerhandbuch .pdf
1. Display mit Touch
Das Modell ist mit folgenden Touch-Technologien erhältlich.
- TouchPro, Zero-Bezel-projektive kapazitive (PCAP)
2. Stromindikator-LED
Die Stromindikator-LED zeigt den Zustand des Touch-Computers an. Siehe Abschnitt 3 im Benutzerhandbuch für weitere Einzelheiten.
3. Ständer-Modul
Das Ständer-Modul hat ein robustes Design, das Elo All-in-One-Touch-Computer unterstützt.
4. Edge Micro USB-Anschluss (Zubehörset - Anschlüsse)
Die E-Series 2 verfügt über vier Edge-USB-Anschlüsse am Display zur Montage optionaler Peripheriegeräte. Die Peripheriegeräte können am Rand montiert und fixiert werden, um viele IO-Peripherieanforderungen zu erfüllen.
5. VESA-Halterung
Eine vierlochige 75x75mm Halterung für M4-Schrauben ist auf der Rückseite des Monitors vorhanden.
Die VESA FDMI-konforme Zählung ist codiert: VESA MIS-D, C
6. Lautsprecher
Zwei integrierte 2-Watt-Lautsprecher bieten Audioausgabe zur Wiedergabe.
7. Netztaste
Drücken Sie die Netztaste, um das System des Touch-Computers ein- oder auszuschalten.
8. Headset
Der Audioanschluss ist für Headset- und Mikrofonverbindungen ausgelegt.
9. USB 3.0-Anschluss
Ein Standard-Super-Speed-USB 3.0-Anschluss ist auf der Rückseite des Touch-Computers vorhanden.
10. Ethernet LAN-Anschluss
Der Ethernet LAN-Anschluss der E-Series 2 bietet eine Geschwindigkeit von bis zu 1 Gbps für Netzwerke.
11. Kensington-Schloss
Das Kensington-Schloss ist ein standardmäßiger Diebstahlschutzmechanismus, um den Desktop am gewünschten Montageort zu sichern. Das Kensington-Kabelschloss ist nicht enthalten.
12. Serieller Anschluss (COM1/RJ-45)/Serieller Anschluss (COM2/RJ-45)
Der serielle Anschluss ist eine RS-232-Spezifikation für RJ-45-Schnittstellenverbindungen.
13. Stromanschluss (DC-IN)
Um den Touch-Computer mit Strom zu versorgen, stecken Sie den DC-Stecker des AC/DC-Netzteils in den Stromanschluss des Geräts.
- Hinweis: Wenn Sie den DC-Stecker vom Ständer-Modul abziehen müssen, halten Sie ihn wie auf dem Bild unten gezeigt und entfernen Sie ihn vorsichtig.
14. USB Typ-C-Anschluss
Der USB Typ-C-Anschluss ermöglicht die Verbindung zu anderen Typ-C-kompatiblen Geräten.
15. Geldschubladenanschluss (A/B)

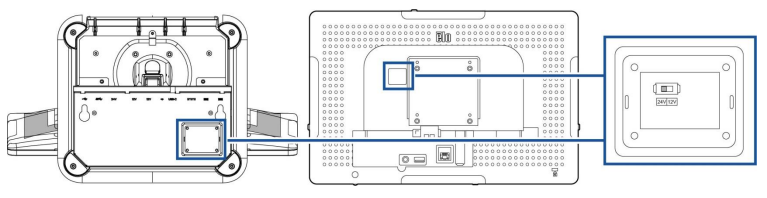

Der Hauptanschluss für die Geldschublade ist ein RJ-12-Schnittstellendesign und bietet schaltbare Betriebsarten bei +12 Volt und +24 Volt. Die Standardeinstellung beträgt +24 Volt, und die Einstellungen sind von der Unterseite des Ständer-Moduls oder der Rückseite des Monitors anpassbar.
a. Pinbelegung für Geldschubladenanschluss
16. +12 Volt versorgter USB-Anschluss
Die maximale Leistungsaufnahme des +12 Volt versorgten USB-Anschlusses ist auf 12 Volt bei 1,5 Ampere begrenzt.
17. +24 Volt versorgter USB-Anschluss
Der +24 Volt versorgte USB-Anschluss ist für alle Modelle der E-Series 2 konzipiert. Die maximale Leistungsaufnahme des +24 Volt USB-Anschlusses beträgt 24 Volt bei 2,3 Ampere. Unter besonderen Umständen benutzen Sie bitte ein externes Netzteil für Ihr 24V Peripheriegerät (NICHT BENUTZEN am integrierten 24V versorgten USB-Anschluss), wenn Ihr System bei 100% Last läuft und alle I/O-Anschlüsse, mit Ausnahme des 24V versorgten USB-Anschlusses, für die maximale Leistungsaufnahme jedes Anschlusses verbunden sind. Bitte stellen Sie sicher, dass Ihr Gesamtenergieverbrauch von Peripheriegeräten nicht die folgenden Werte überschreitet (vorausgesetzt, das System läuft bei maximalem Energieverbrauch, was bei POS-Anwendungen nicht üblich ist): 156W nicht überschreiten.
18. USB 3.0-Anschluss
Zwei Standard-Super-Speed-USB 3.0-Anschlüsse sind auf dem Eingangs-/Ausgangs-Paneel des Touch-Computers vorhanden.
19. USB 2.0-Anschluss
Zwei USB 2.0-Anschlüsse sind auf dem Eingangs-/Ausgangs-Paneel des Touch-Computers vorhanden.
