Dieser Artikel bietet Schritt-für-Schritt-Anleitungen für den sicheren Zugang zur SSD, RAM und CMOS-Batterie bei 15-Zoll Elo E-Series 3-Systemen mit Intel-Prozessoren.

Der Zugang zur SSD und zum RAM bei einem Elo I-Series 3 mit Intel kann erforderlich sein, um den Speicher zu erweitern, die Leistung zu verbessern oder defekte Komponenten auszutauschen. Eine Erhöhung des RAM kann die Multitasking-Fähigkeiten verbessern, während ein Upgrade der SSD den Speicher erweitern und die Systemreaktion verbessern kann. Dieses Verfahren kann auch für die Hardware-Fehlerbehebung oder Wartung erforderlich sein. Es sollte nur von qualifiziertem Personal durchgeführt werden, da unsachgemäße Handhabung das Gerät beschädigen oder die Garantie gefährden kann.

Benötigte Werkzeuge und Ausrüstung

• Kreuzschlitzschraubendreher (#1 oder #2)
• Plastikhebelwerkzeug
• Anti-Statik-Handgelenkband (empfohlen)
• Schutzfläche oder anti-statische Matte

Sicherheitsvorkehrungen

• Schalten Sie das Gerät aus und trennen Sie es von allen Stromquellen, bevor Sie beginnen.
• Tragen Sie ein antistatisches Handgelenkband, um Schäden durch elektrostatische Entladung (ESD) zu vermeiden.
• Internen Komponenten vorsichtig behandeln, um Beschädigungen zu vermeiden.

Verfahren

1. Gerät vorbereiten

• Legen Sie das E-Series 3 mit der Vorderseite nach unten auf eine saubere, weiche und schützende Oberfläche, um Kratzer oder Schäden zu vermeiden.
• Wenn das Gerät einen Stand hat, entfernen Sie diesen:

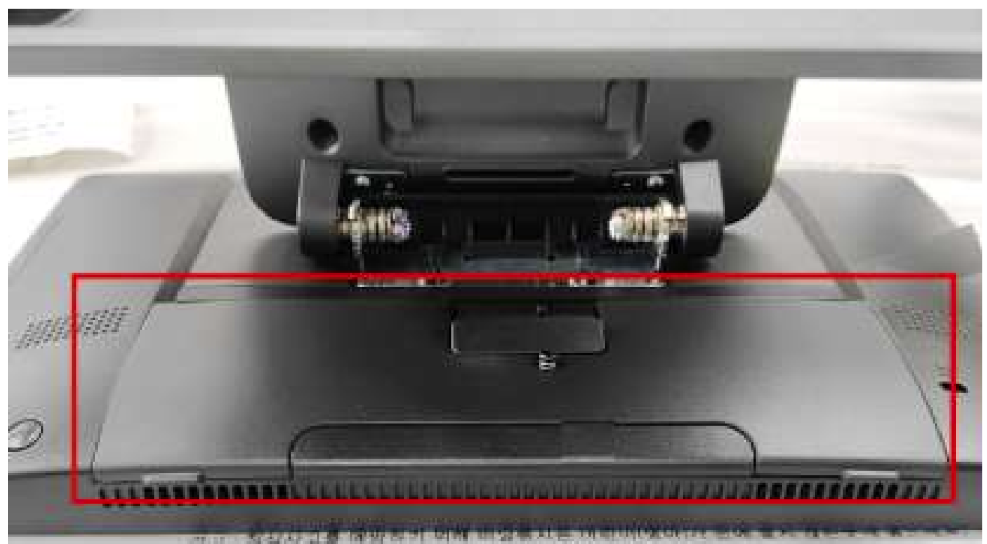

  • Entfernen Sie die Kabelabdeckung.

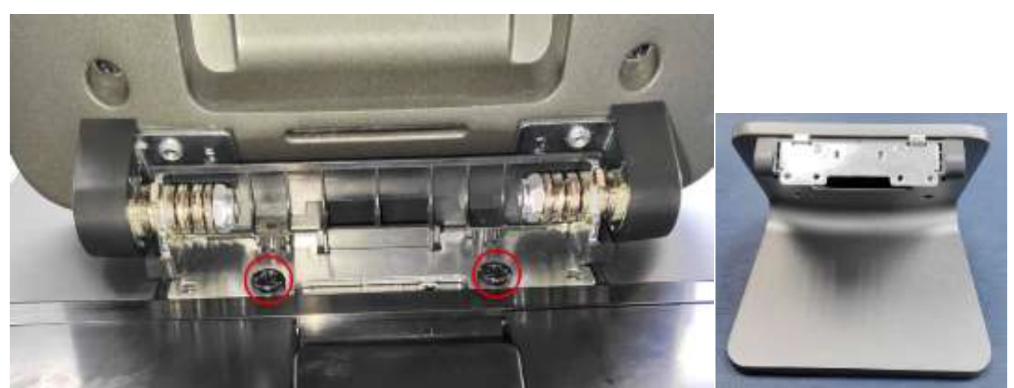

  • Entfernen Sie die beiden Kreuzschlitzschrauben von der Ständerhalterung.
  • Heben Sie den Stand vom Gerät ab.

2. Mittlere Schraube und Anschlussabdeckungen entfernen

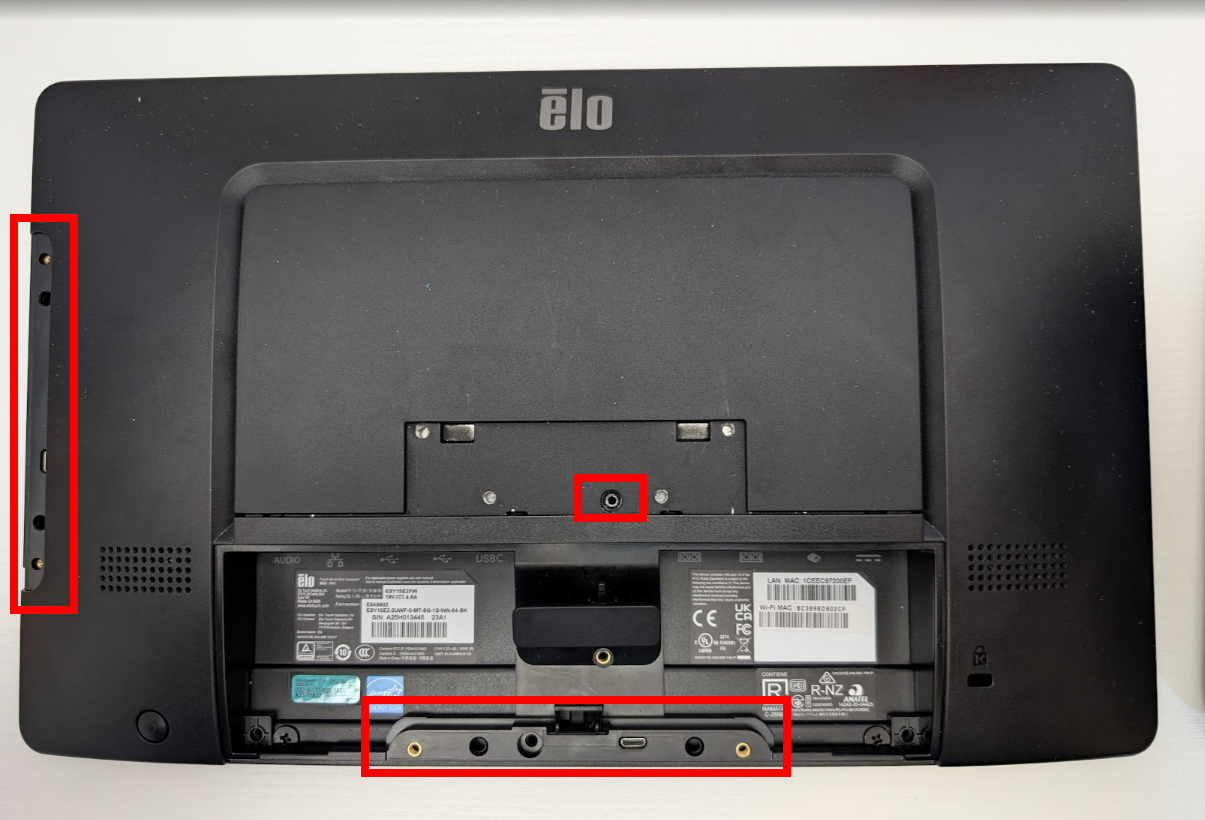

• Entfernen Sie die mittlere Schraube, die im unteren Foto eingezeichnet ist.
• Trennen Sie die beiden (2) Abdeckungen der Anschlussbuchsen, indem Sie sie vorsichtig nach außen ziehen.

3. Rückabdeckung vom Vordergehäuse entfernen

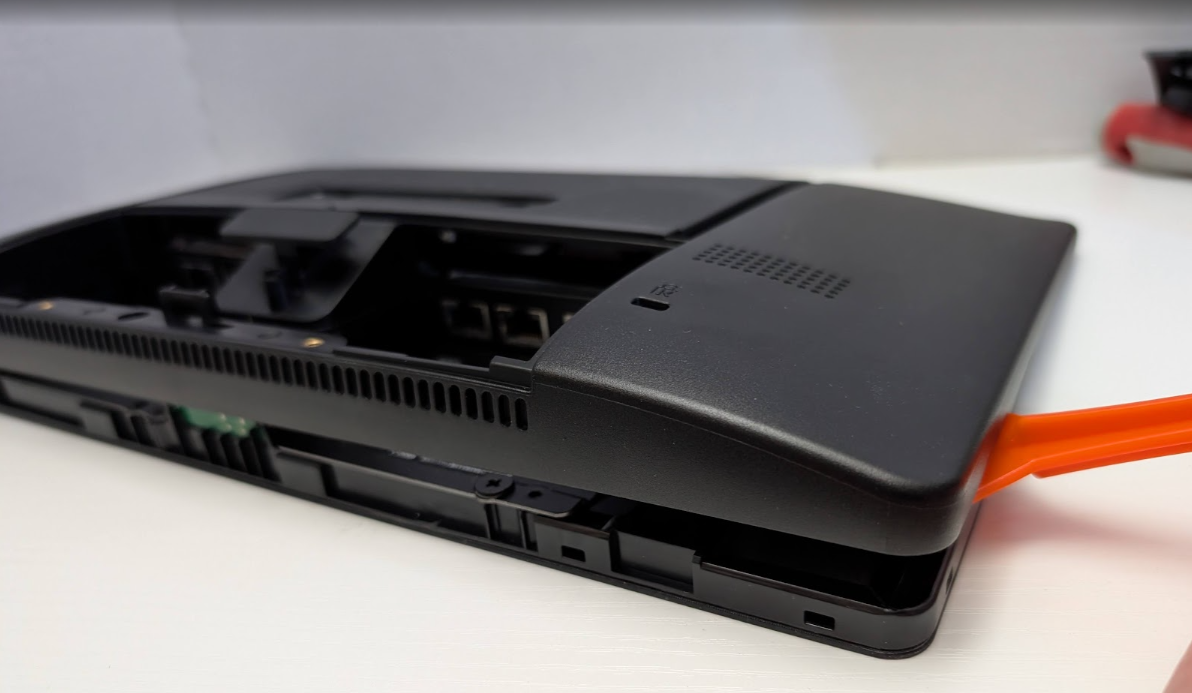

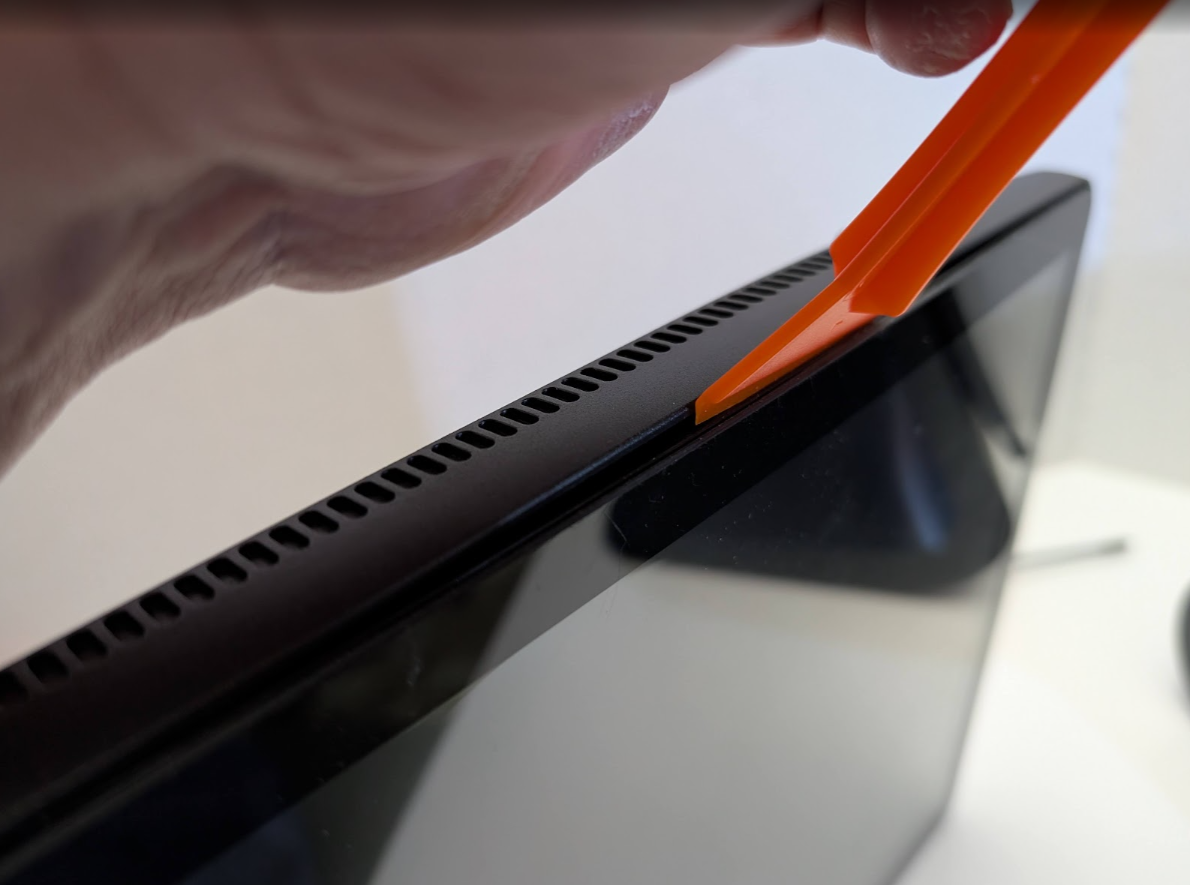

• Verwenden Sie ein Plastikhebelwerkzeug und beginnen Sie an der Unterkante des Geräts, und arbeiten Sie sich vorsichtig rundherum, indem Sie sanft nach oben hebeln, um die hintere Plastikabdeckung vom Vordergehäuse zu lösen.

4. Zugriff auf SSD, RAM und CMOS-Batterie

• Stützen Sie die Rückabdeckung vorsichtig ab, und achten Sie darauf, keine internen Kabel zu belasten oder zu trennen.

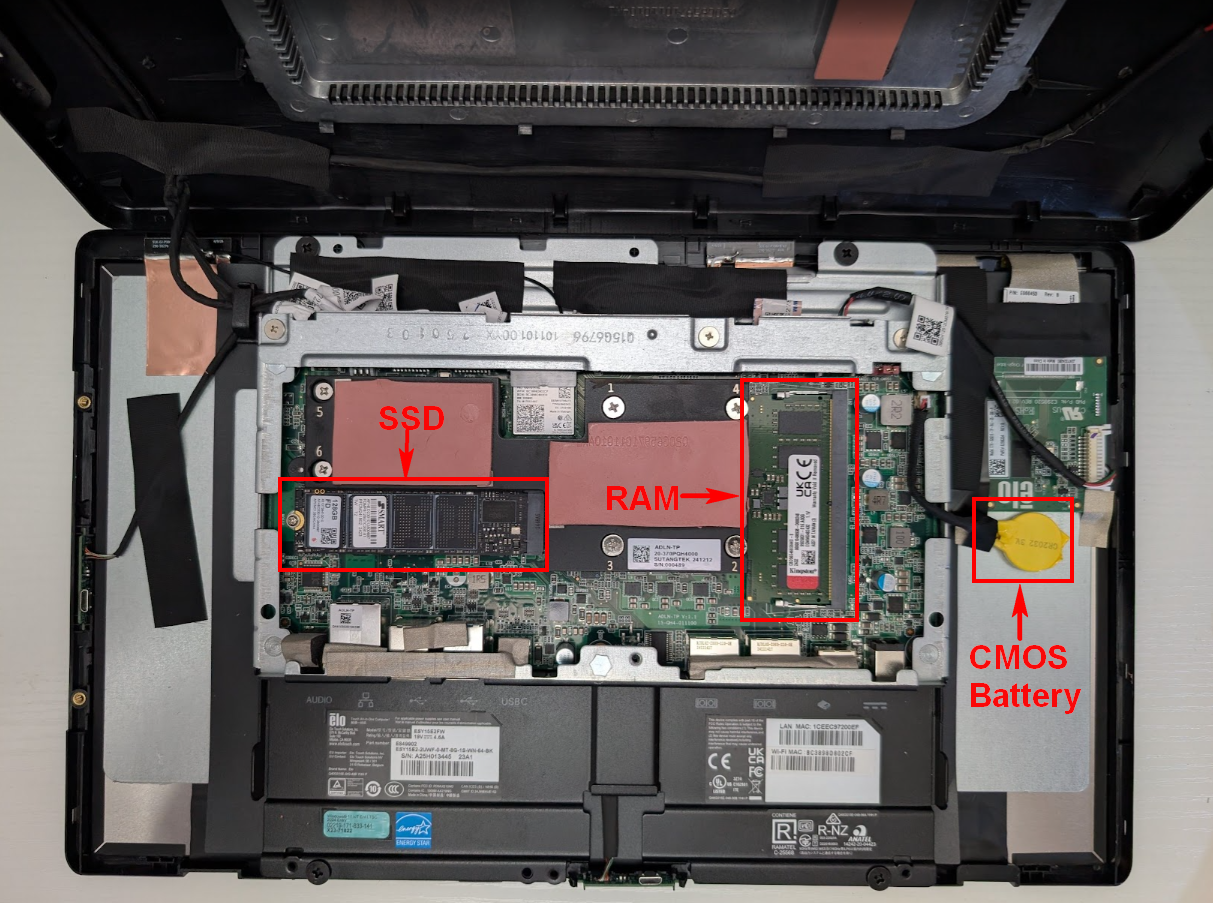

• Die SSD, der RAM und die CMOS-Batterie sind wie im Foto unten zu sehen.

5. Gerät wieder zusammenbauen

• Bauen Sie alle Komponenten wieder zusammen, indem Sie die oben beschriebenen Schritte umkehren, und stellen Sie sicher, dass alle Verbindungen sicher sind und die Rückabdeckung fest zurücksnappt.
