Dieser Artikel beschreibt die Schritte zum Zugreifen auf und Ersetzen der SSD in einem Elo E-Series 2 POS-System

Spezifikationen
Das E-Series 2 POS-System wird standardmäßig mit folgender Ausstattung geliefert:

• 128GB M.2 SATA SSD, 80 TBW

Ersetzbare SSD-Teilenummern

• M.2 SATA 128GB SSD – Elo P/N: E206352
• M.2 SATA 256GB SSD – Elo P/N: E206556

Schritte
1. Trennen Strom vom E-Series 2 System und mit der Vorderseite nach unten auf eine schützende Oberfläche legen

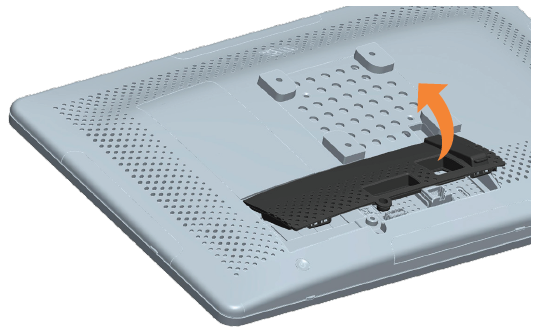

2. Entfernen und aufbewahren Schraube und Steckverdeckel

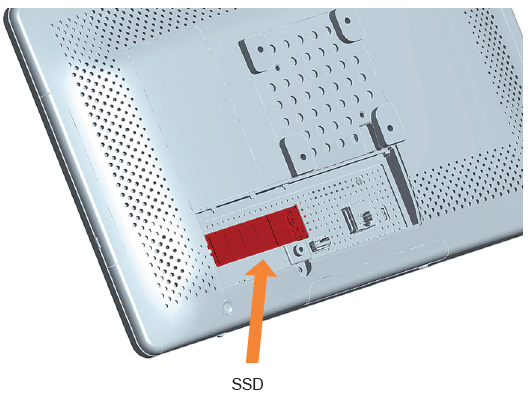

3. Lokalisieren SSD, siehe unten hervorgehobenen Standort

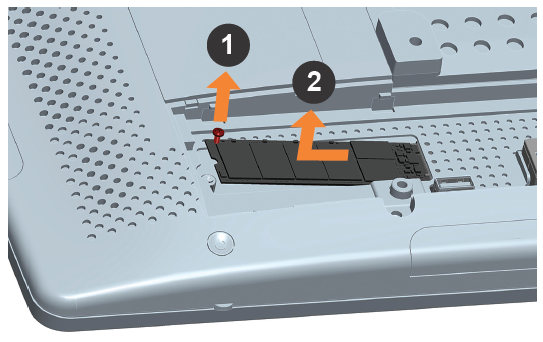

4. Mit einem Kreuzschlitzschraubendreher die Halteschraube entfernen und die SSD Heben

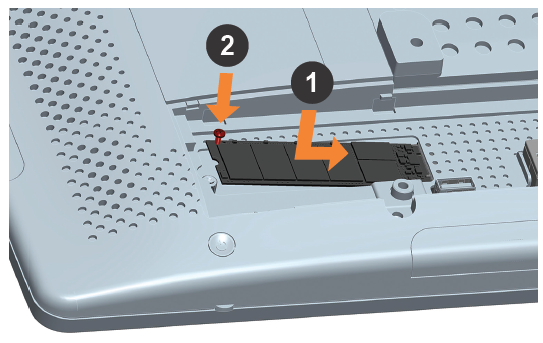

5. Ersetzen SSD und mit der Kreuzschlitzschraube sichern




6. Setzen Steckverdeckel und Kreuzschlitzschraube ein.
