Dieser Artikel enthält Fotos des E143088 Wandmontage-Kits

Im Folgenden finden Sie verschiedene Fotos des E143088 Wandhalters für E-/I-/X-Serie Intel/Windows-basierte All-in-One-Touch-Computer und 02/03 Touch-Monitore.

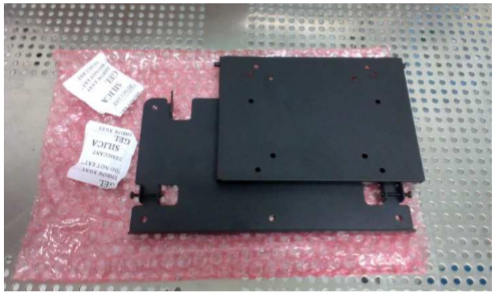

Monitor VESA-Platte und Wandmontageplatte, die im Kit enthalten sind

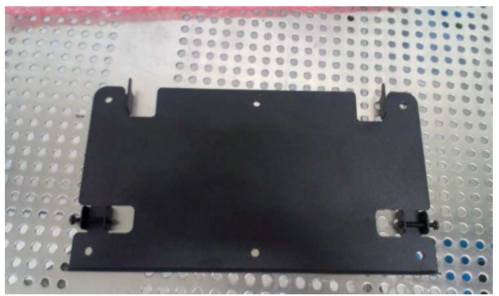

Wandmontageplatte

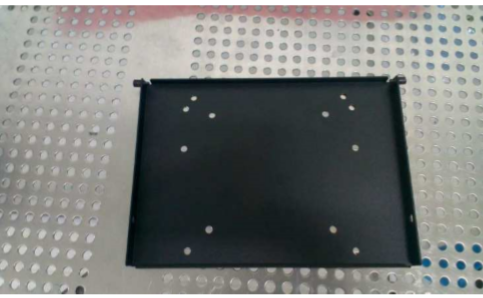

Monitor VESA-Platte

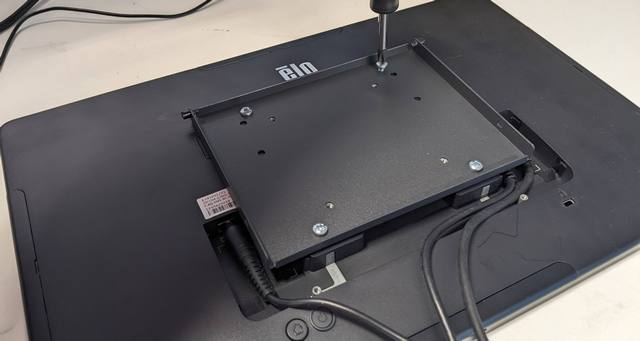

Montage der Monitorplatte auf der Rückseite des 15" I-Series 4 mit den bereitgestellten VESA-Phiips-Schrauben

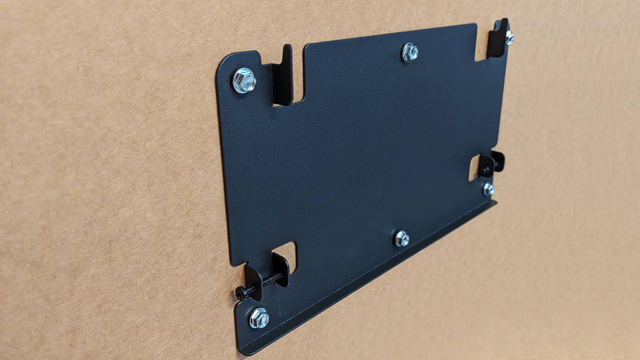

Wandplatte wird in der untenstehenden Ausrichtung an der Wand montiert (Montageschrauben nicht enthalten)

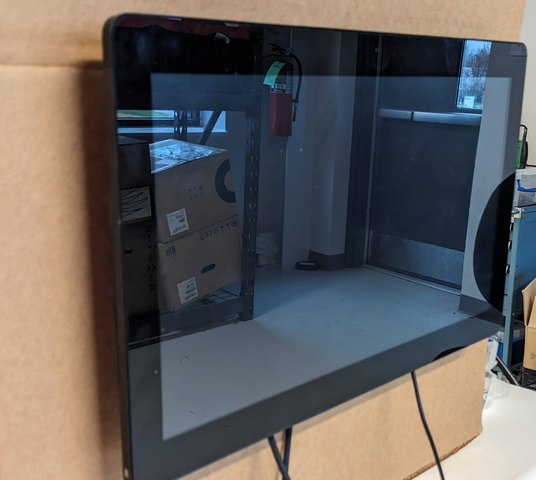

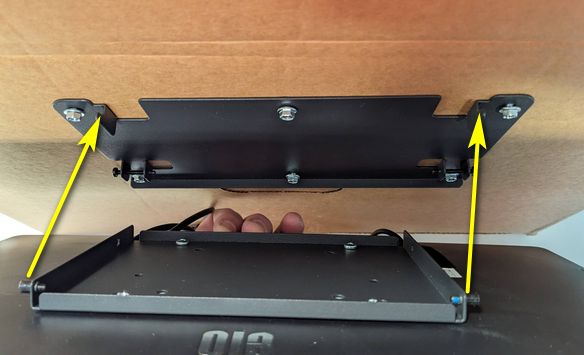

Hängen Sie das Gerät auf, indem Sie die beiden Stifte der VESA-Halterung auf die beiden Haken der Wandmontageplatte setzen.

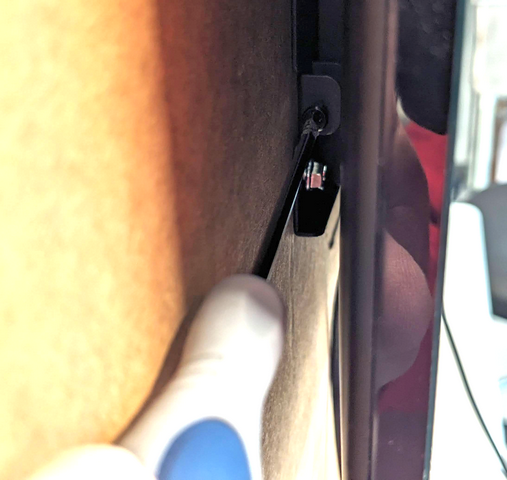

Fixieren Sie das Gerät, indem Sie die beiden Phillips-Schrauben (eine auf jeder Seite) der Wandhalterung anziehen
