VESA-Befestigungsspezifikationen & Halterungsrichtlinien für die 22-Zoll I-Serie für Android
Zielgruppe: Öffentlich / Elo-Kunden, Servicetechniker & Integratoren
Artikeltyp: Hardware-Spezifikationen & Sicherheitsleitfaden zur Befestigung
Dieser Artikel beschreibt die strukturellen VESA-Befestigungsspezifikationen und wichtige mechanische Sicherheitsvorkehrungen für die Installation des Elo 22-Zoll I-Serie für Android All-in-One-Touchcomputers an Wandhalterungen, Tischständern oder Kioskarmen.
⚠️ WICHTIGE SICHERHEITSWARNUNG ZUM BEFESTIGEN:
VERWENDEN SIE NICHT DAS INNENMUSTER 75mm × 75mm, UM DAS 22-ZOLL-gerät ZU BEFESTIGEN.
Die inneren 75mm-Gewindeeinsätze sind ausschließlich dafür konzipiert, das optionale Power-over-Ethernet (PoE) Adaptermodul zu sichern. Der Versuch, das gesamte Gewicht des 22-Zoll-Bildschirms mit dem 75mm-Muster zu montieren oder aufzuhängen, führt zu einem Abreißen oder Brechen der Befestigungsbolzen aus dem Rückengehäuse, was zu katastrophalen physikalischen Schäden und dem Erlöschen der Herstellergewährleistung führt.
Hinteres Musteridentifikationsmuster
| VESA-Befestigungsmuster | Beabsichtigte mechanische Funktion | Tragfähigkeit |
|---|---|---|
| 100 mm × 100 mm (Äußeres) | Systemwand-/Standmontage: Primäre strukturelle Schnittstelle für alle VESA-Halterungen, gelenkigen Arme und Stände. | Gesamtgerätgewicht (genehmigt) |
| 75 mm × 75 mm (Inneres) | Nur für Zubehörmodulmontage: Sicherung des optionalen Elo PoE-Adaptermoduls. | Nicht zur Systemmontage verwenden |

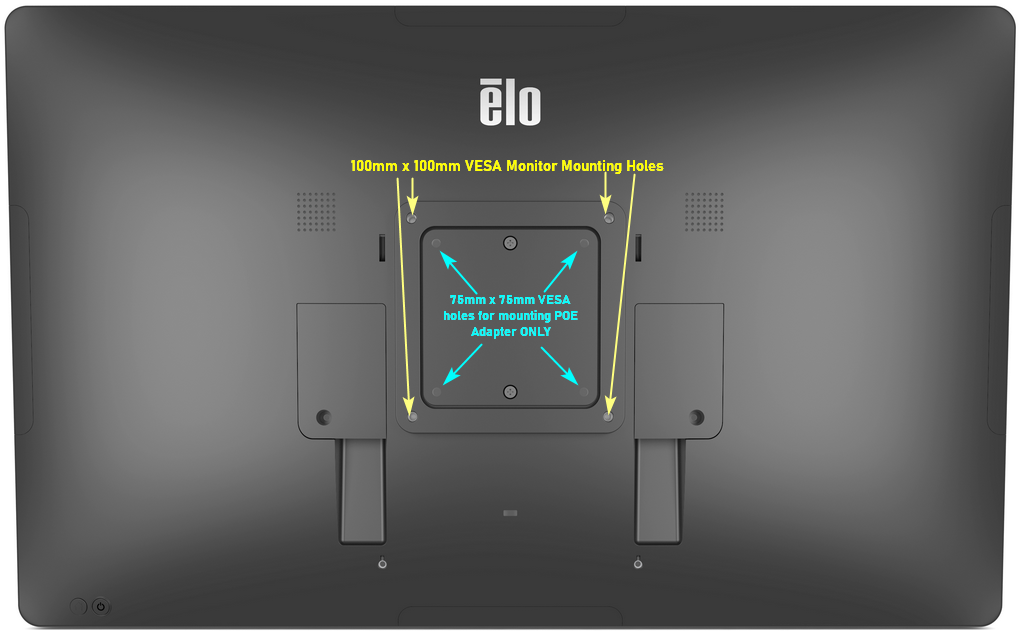

Referenzmuster für die Löcher im Rückengehäuse
