Dieser Artikel bietet Informationen und Anweisungen zur Installation des 2D-Barcode-Scanners, P/N: E926356

Siehe die folgenden Informationen zur Installation des Elo 2D Barcode Scanners, Teilenummer: E926356

Der 2D Barcode Scanner ist für die Montage an Elos 02-Serie Produkten mit Micro-USB Edge-Connect-Ports konzipiert. Diese Scanner sind nicht für die Verwendung mit Produkten von Drittherstellern oder anderen nicht unterstützten Elo-Produkten vorgesehen.

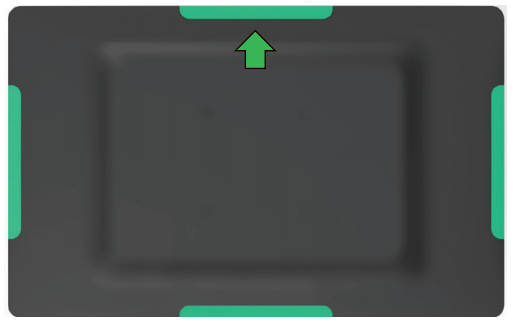

1. Wählen Sie den Standort zur Montage des Barcode-Scanners. Elo empfiehlt die untere Position in Hoch- oder Querformat.

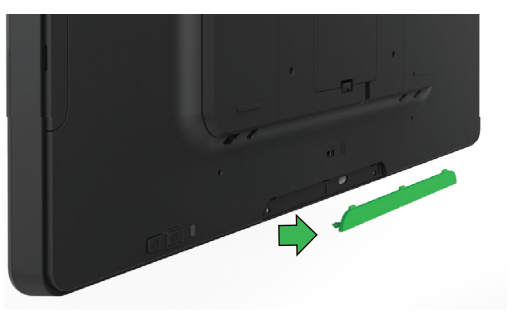

2. Entfernen Sie die ausgewählte Peripherieabdeckung vom Touchmonitor

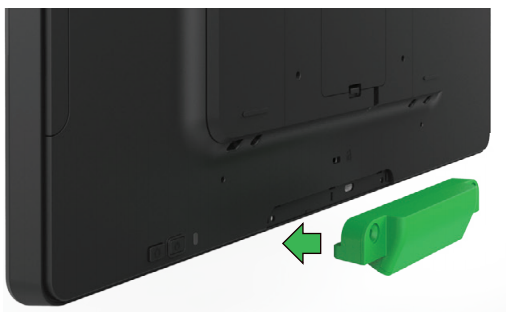

3. Setzen Sie den Barcode-Scanner vorsichtig in den Peripherie-Schacht ein und achten Sie darauf, dass der Stecker richtig sitzt.

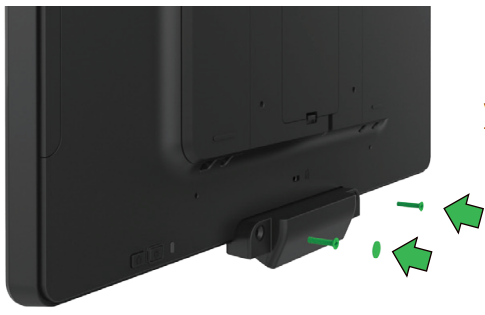

4. Installieren Sie die 2 Flachkopfschrauben, die im Kit enthalten sind, und bedecken Sie die Schrauben bei Bedarf mit den haftenden Mylar-Abdeckungen.



Windows-Systeme:
Besuchen Sie die Produktseite des N3680 auf der Honeywell-Website, um EZConfig für Scanning und Honeywell Scanning and Mobility USB-Serial-Treiber herunterzuladen und zu installieren.

Android-Systeme:
Der Elo Barcode Scanner ist im Standardmodus einsatzbereit. Der Standardmodus des Scanners ist:
1. USB-virtuelle COM-Port-Schnittstelle
2. Präsentationsmodus (immer eingeschaltet)
3. Piepton beim Scannen
4. Eingerichtet zum Lesen der gängigsten Codes.



Bitte beachten Sie: Der USB-Tastaturmodus fügt automatisch ein CR (Wagenrücklauf)-Suffix hinzu.

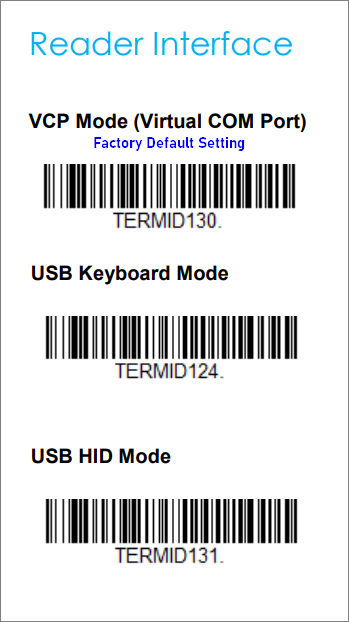

Um den Scanner in den Standardkonfigurationsmodus (USB-virtueller COM-Port) zurückzusetzen, scannen Sie den obigen Barcode für die Werkseinstellungen, VCP MODE (VIRTUAL COMPORT) TERMID130

Für zusätzliche Einstellungen und Konfigurationen besuchen Sie bitte die Produktseite unter: https://www.elotouch.com/accessories-2d-barcode-scanner-gen-1.html

Laden Sie das vollständige Benutzerhandbuch des N3680 2D Scanners HIER herunter.

Siehe verwandten Artikel: Allgemeine Installationsanleitung für den Honeywell N3680 oder 1st Generation 2D Barcode Scanner (E926356)
