Dieser Artikel erklärt, wie man ein CFD (Customer Facing Display) an der Rückseite eines Elo I-Series 3.0 mit Intel-Gerät anbringt
Das System, auf dem dies demonstriert wird, ist das Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK
Schritte zum Hinzufügen eines CFD zu einem Elo I-Series 3.0 mit Intel-Gerät
1. Leg das I-Series-Gerät mit der Vorderseite nach unten auf eine schützende Fläche.
2. Entferne die zwei Phillips-Schrauben
3. Ziehe die hintere Kunststoffabdeckung ab
4. Schiebe die enthaltene hintere CFD-Abdeckung auf die Rückseite des Geräts und ersetze die zwei Phillips-Schrauben

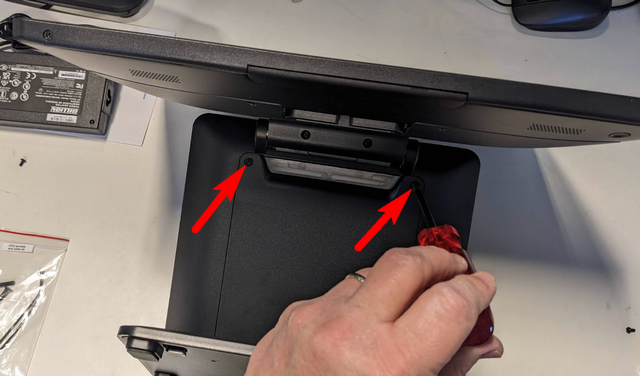

5. Entferne die zwei Phillips-Schrauben von der Vorderseite der Standtür

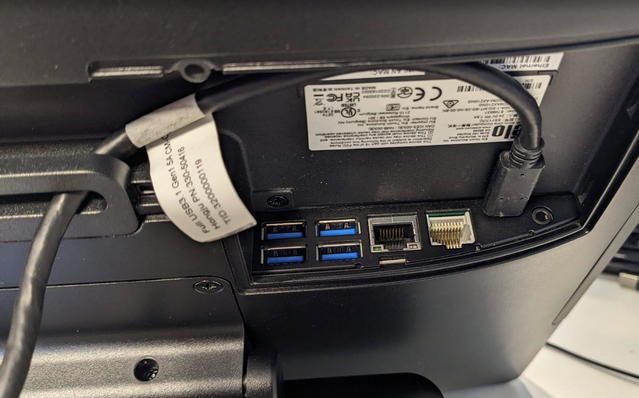

6. Führe das USB-C-Kabel des CFD durch das Kabeldurchführungsloch und verbinde es mit dem USB-C-Port am AIO

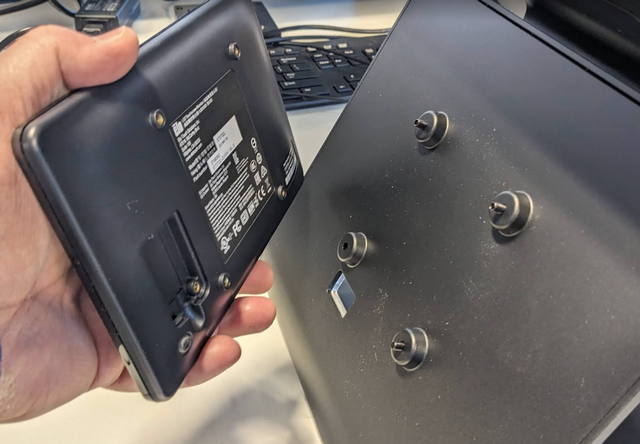

7. Verwende die enthaltenen Schrauben, um das CFD an der Rückseite des Geräts durch die vorgebohrten Montagelöcher zu befestigen
