Dieser Artikel bietet schrittweise Anleitungen zum sicheren Zugriff auf die SSD und den RAM des 15-Zoll Elo I-Series 3 mit Intel-Systemen

Der Zugriff auf die SSD und den RAM eines Elo I-Series 3 mit Intel kann erforderlich sein, um den Speicher zu erweitern, die Leistung zu verbessern oder defekte Komponenten auszutauschen. Eine Erhöhung des RAM kann das Multitasking verbessern, während die Aufrüstung der SSD den Speicher erweitern und die Systemreaktionszeit verbessern kann. Dieses Verfahren kann auch für die Hardware-Fehlerbehebung oder Wartung erforderlich sein. Es sollte nur von qualifiziertem Personal durchgeführt werden, da unsachgemäße Handhabung das Gerät beschädigen oder die Garantie erlöschen kann.

Erforderliche Werkzeuge und Ausrüstung

• Kreuzschlitzschraubendreher (#1 oder #2)
• Antistatisches Handgelenkband (empfohlen)
• Schutzfläche oder antistatische Matte

Sicherheitsvorkehrungen

• Schalten Sie das Gerät aus und trennen Sie es von allen Stromquellen, bevor Sie beginnen.
• Tragen Sie ein antistatisches Handgelenkband, um Schäden durch elektrostatische Entladung (ESD) zu vermeiden.
• Behandeln Sie interne Komponenten mit Sorgfalt, um Beschädigungen zu vermeiden.

Verfahren

1. Bereiten Sie das Gerät vor

• Legen Sie das I-Series 3 mit der Vorderseite nach unten auf eine saubere, weiche und schützende Oberfläche, um Kratzer oder Beschädigungen zu verhindern.

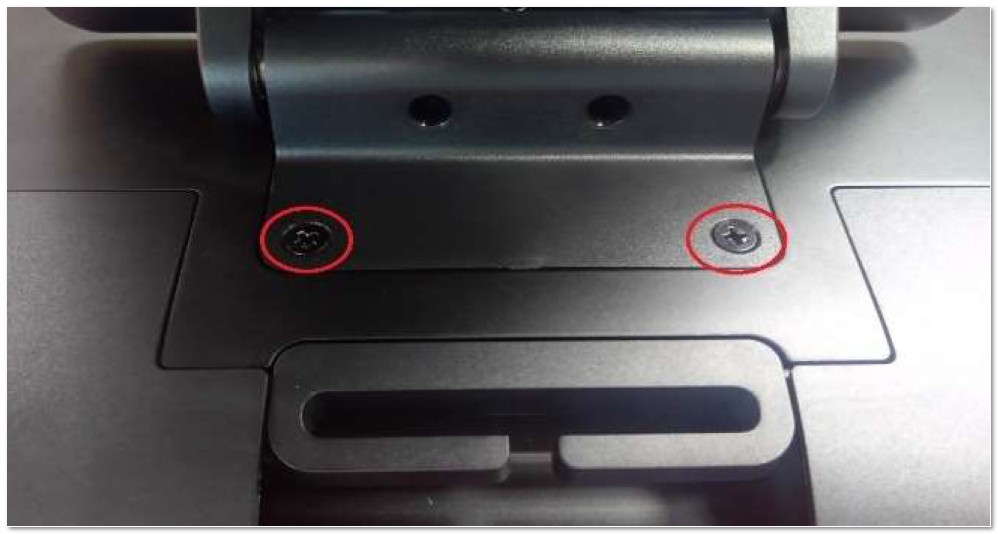

• Falls das Gerät einen Standfuß hat, entfernen Sie diesen, indem Sie die Schrauben losdrehen und ihn von der Einheit abheben.

2. Entfernen Sie die externen Abdeckungen

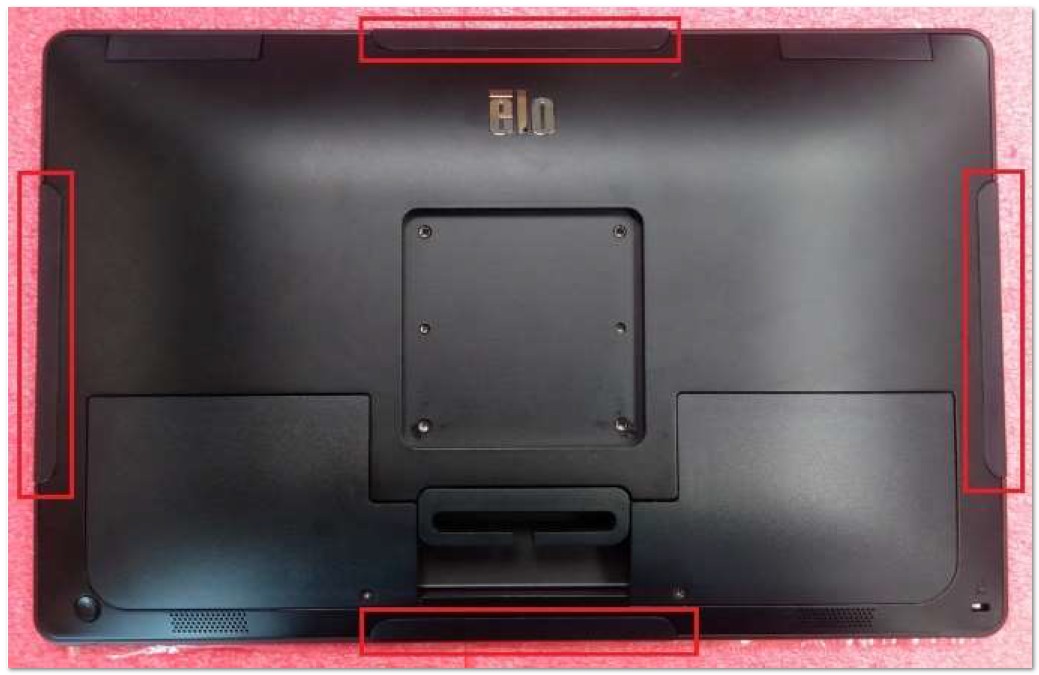

• Lösen Sie die vier (4) Abdeckungen der seitlichen Peripherieanschlüsse, indem Sie sie vorsichtig nach außen ziehen.

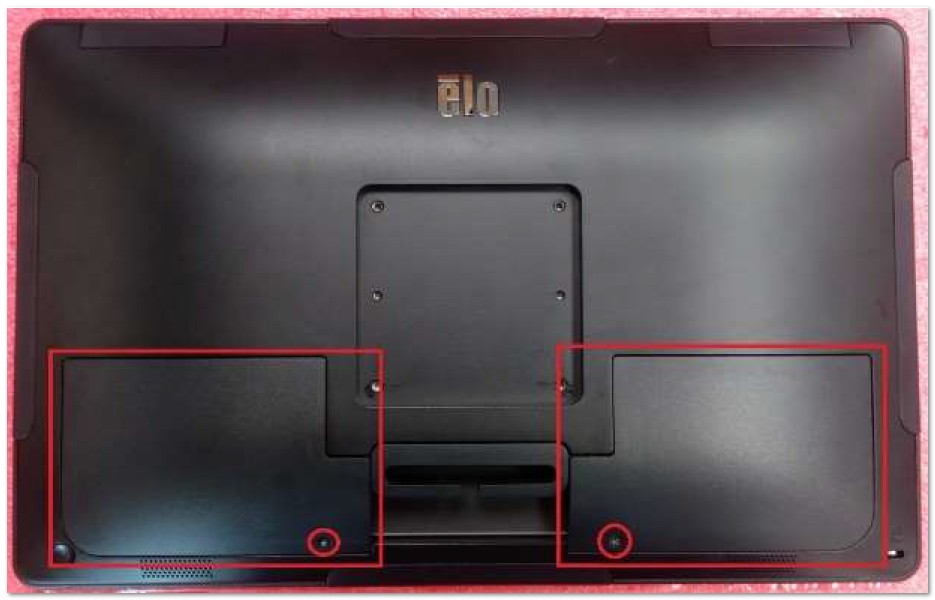

• Entfernen Sie die zwei (2) Kabelabdeckungen, indem Sie sie vorsichtig vom Gerät abheben.

3. Entfernen Sie die Schrauben der Rückabdeckung

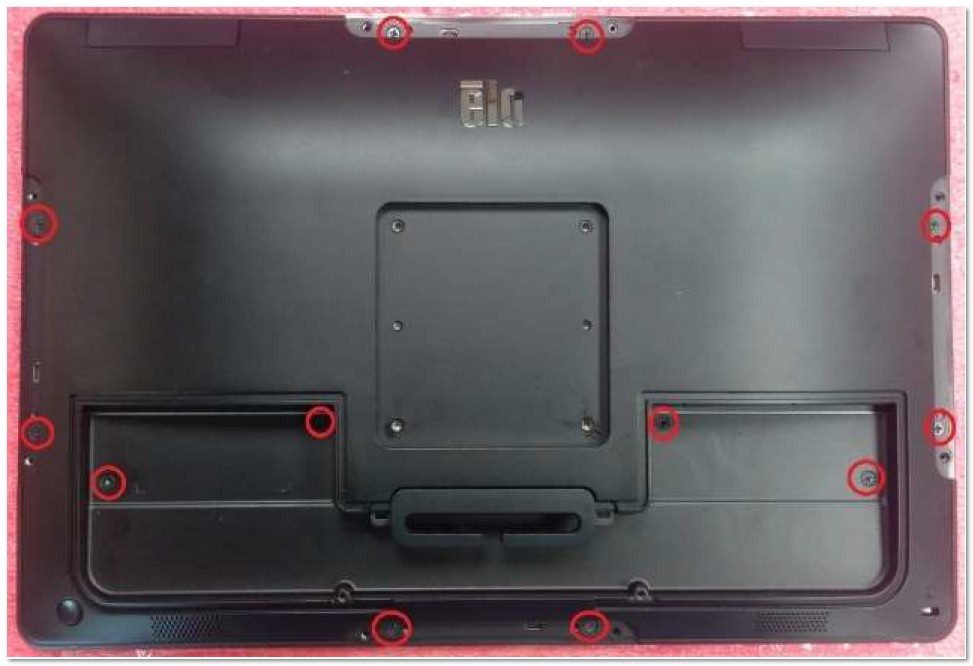

• Verwenden Sie einen Kreuzschlitzschraubendreher, um alle zwölf (12) Schrauben von der Rückabdeckung zu entfernen.

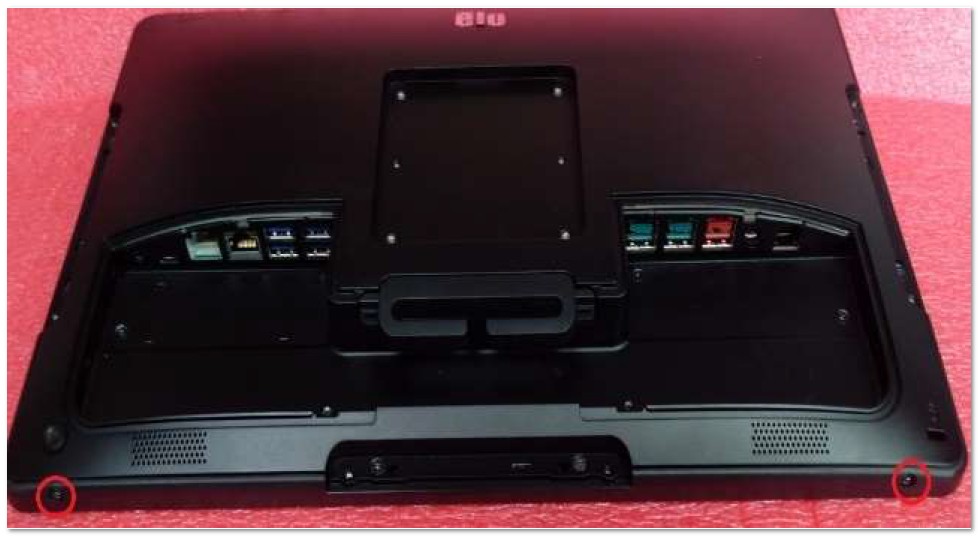

• Lokalisieren und entfernen Sie die zwei (2) zusätzlichen Schrauben an der Unterseite des Geräts.

4. Lösen Sie die Rückabdeckung

• Heben Sie die Rückabdeckung vorsichtig von der unteren Kante an und bewegen Sie sie allmählich nach oben.
• Wenn die Abdeckung etwa einen 45-Grad-Winkel erreicht, lassen Sie vorsichtig den Haken los, der die Vorderkante sichert.
• Fahren Sie fort, die Abdeckung anzuheben, bis sie senkrecht steht.

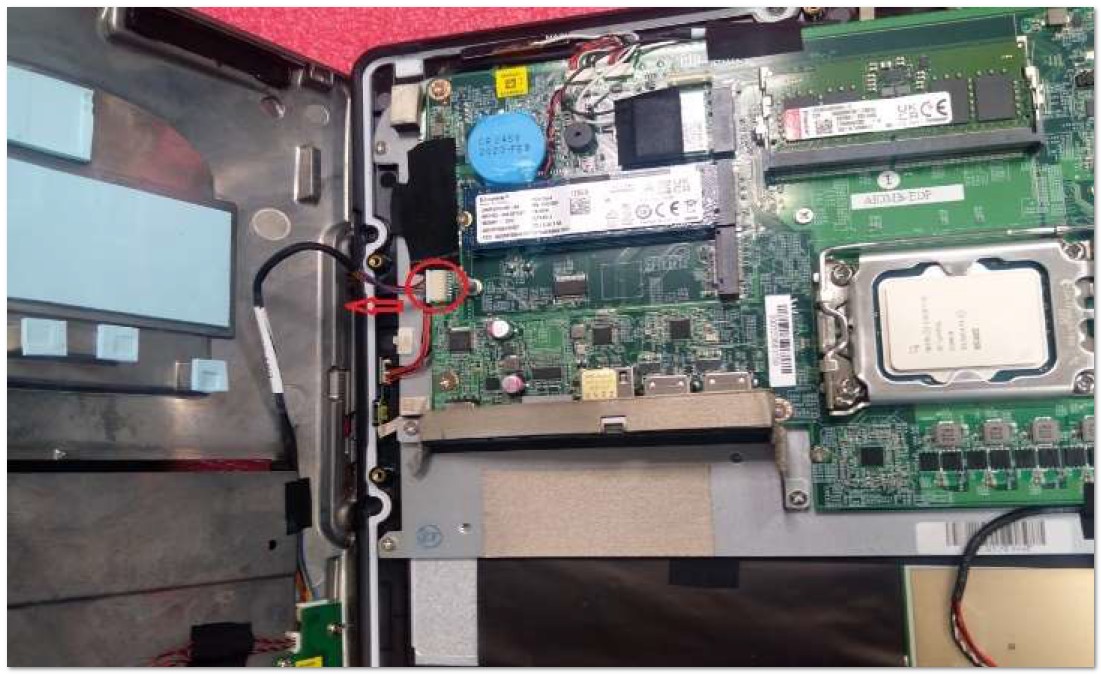

• Trennen Sie das Kabel, das die Rückabdeckung mit dem Motherboard verbindet, indem Sie es vorsichtig herausziehen.

• Entfernen Sie die Rückabdeckung vollständig und legen Sie sie beiseite.

Nach dem Verfahren

• Die SSD und der RAM sind nun zugänglich für einen Austausch oder ein Upgrade.

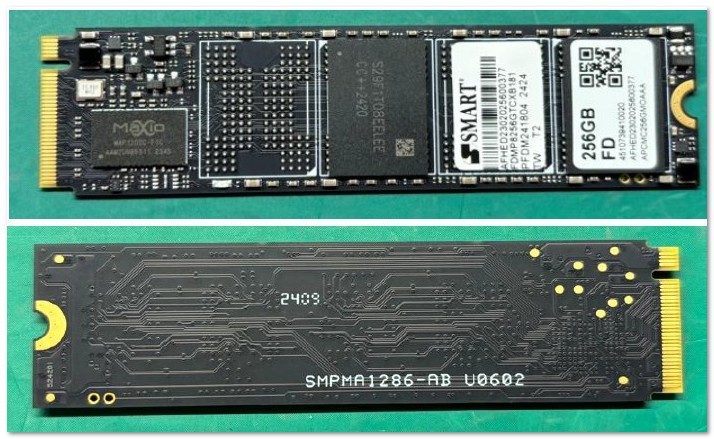

  • Die SSD im I-Series 3.0 mit Intel-Systemen verwendet den M.2 PCIe (NVMe)-Formfaktor

•

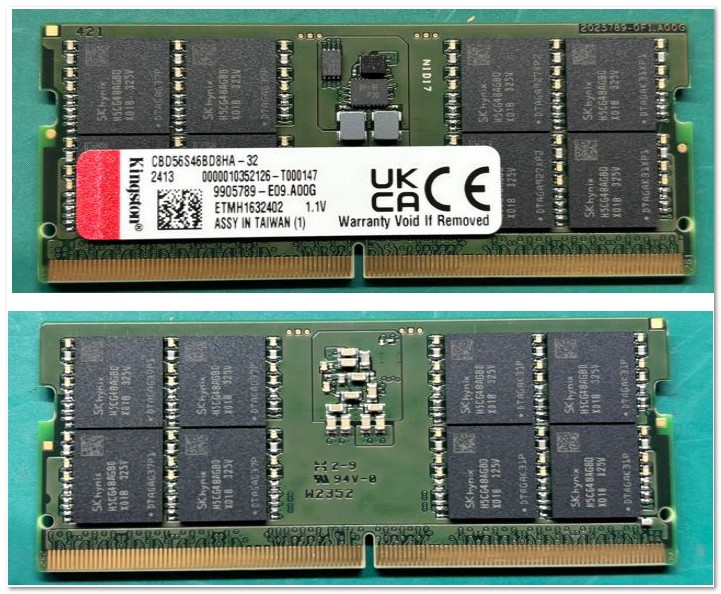

  • Der RAM im I-Series 3.0 mit Intel-Systemen verwendet den 5600MHz DDR5 SO-DIMM-Formfaktor.

• Beim Zusammenbauen sicherstellen, dass alle Kabel korrekt wieder angeschlossen und die Schrauben fest angezogen sind.
• Überprüfen Sie, ob das IP-Bewertungs-Siegel intakt ist, um den Schutz gegen Staub und Feuchtigkeit aufrechtzuerhalten.

Hinweise und Warnungen

• IP-Bewertung Warnung: Unsachgemäße Wiederzusammensetzung kann die IP-Bewertung gefährden. Stellen Sie sicher, dass die Rückabdeckung korrekt ausgerichtet und sicher befestigt ist.
• Schadenrisiko: Vermeiden Sie übermäßigen Druck beim Entfernen der Abdeckungen und beim Trennen der Kabel, um Schäden an den Anschlüssen oder dem Motherboard zu verhindern.
