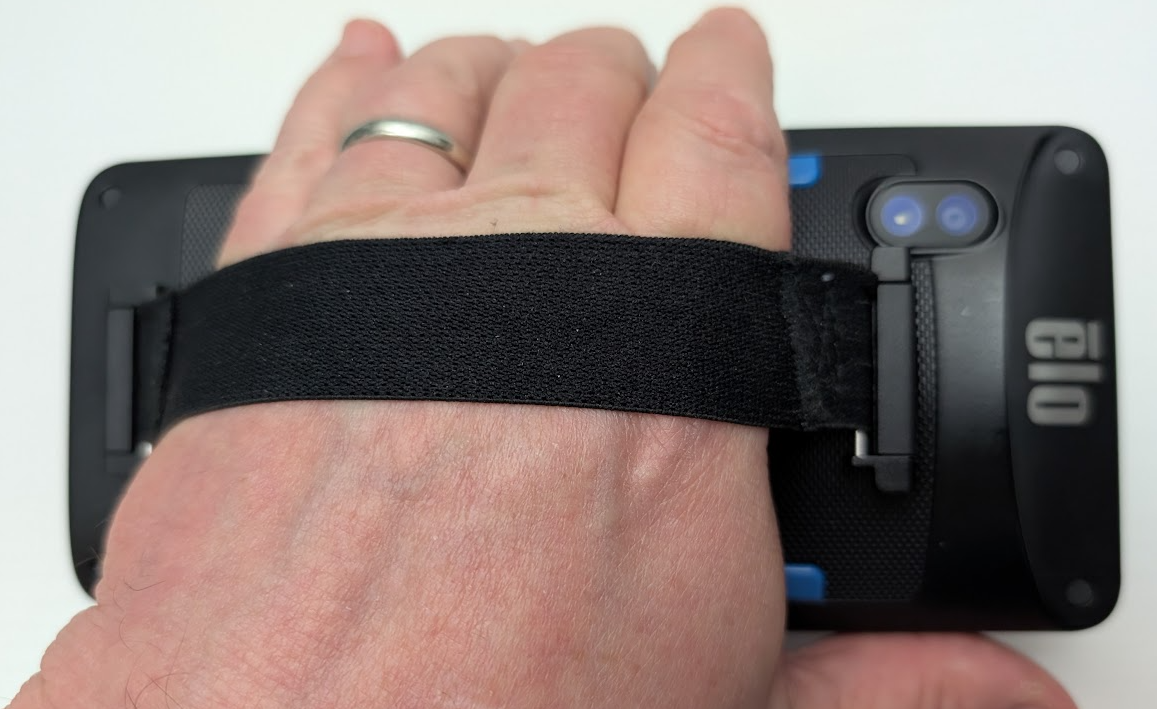

Dieser Artikel beschreibt, wie man den HS11 Handgurt (P/N: E498250) an einen Elo M60 Mobile POS Computer montiert.
Voraussetzungen

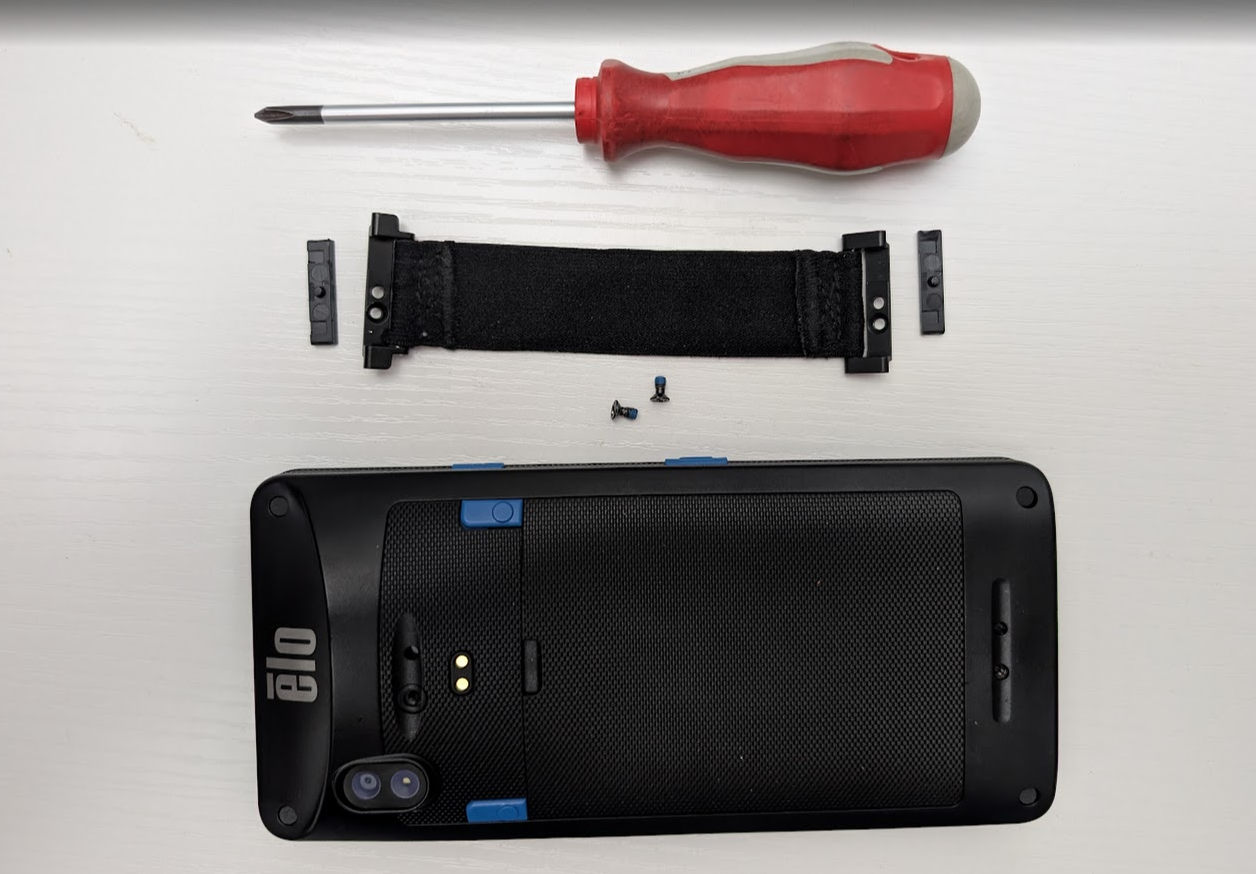

Stellen Sie vor der Montage des Handgurts sicher, dass Sie Folgendes haben:
- HS11 Handgurt (P/N: E498250): Produktseite
- Elo Pay M60 Mobile POS Computer: Produktseite
- Philips-Schraubendreher
Ein Schnellstartleitfaden ist ebenfalls im Karton enthalten und kann hier eingesehen werden.
Montage des Handgurts
Befolgen Sie diese Schritte, um den HS11 Handgurt am Elo Pay M60 zu installieren:
-
Legt das M60 mit der Vorderseite nach unten auf eine weiche, schützende Oberfläche.
-

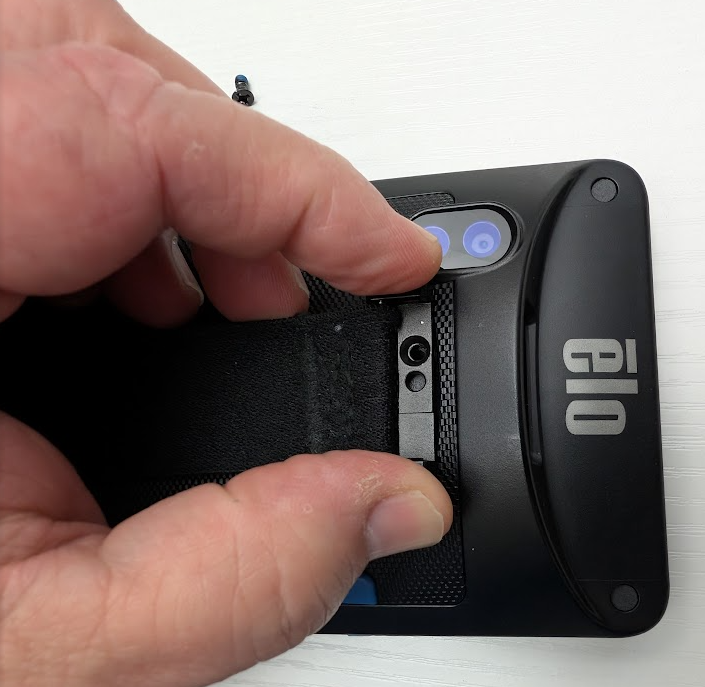

Richten Sie den oberen Gurtstift aus und stecken Sie ihn in das entsprechende Loch auf der Rückseite des M60.
-

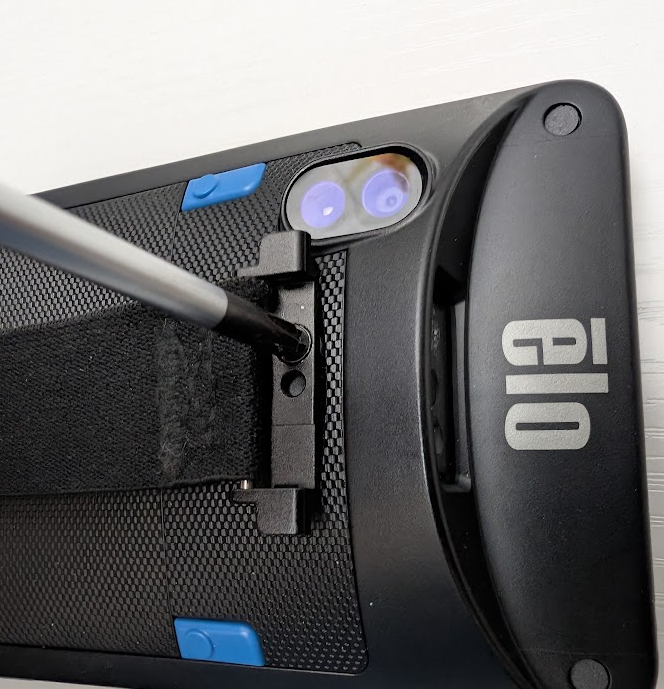

Sichern Sie den Stift, indem Sie die Schraube im Uhrzeigersinn anziehen. Nicht überdrehen.
-

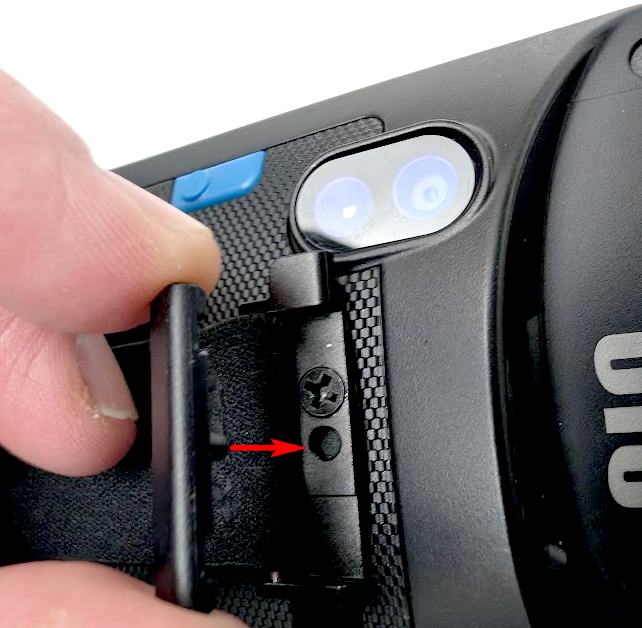

Richten Sie den Stift der Gurtabdeckung mit dem Loch am Handgurt aus.
-

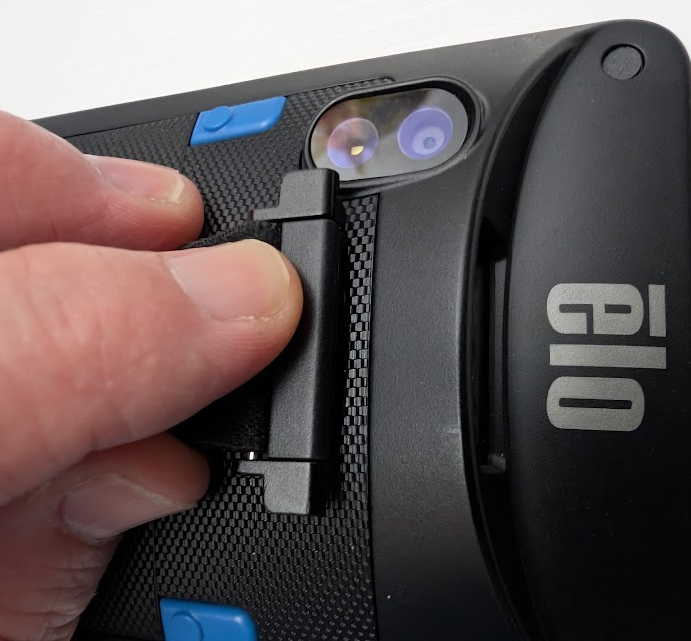

Drücken Sie die Gurtabdeckung nach unten, bis sie einrastet.
-

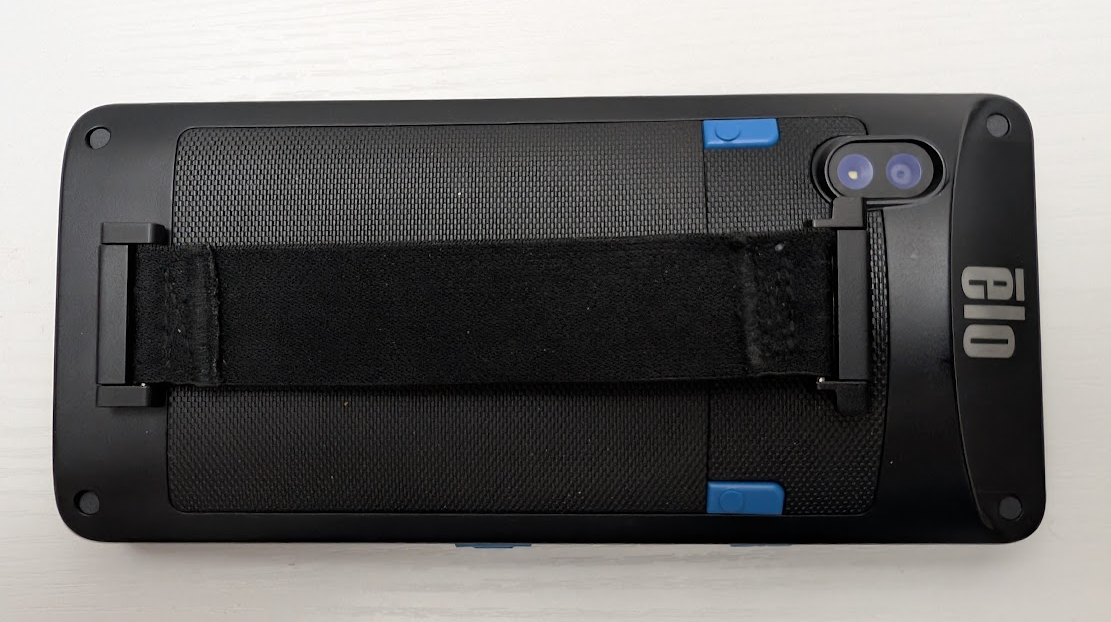

Wiederholen Sie die Schritte 2–5, um den unteren Teil des Gurts zu befestigen.
