Este artículo detalla los requisitos de conexión por puerto serie

Requisitos de Conexión por Puerto Serie

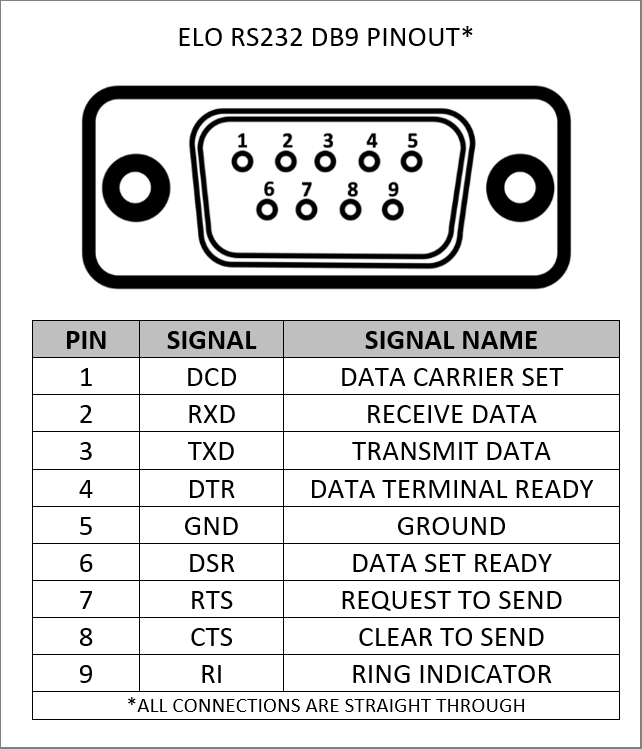

Para conexiones táctiles, un cable serie DB9 de 9 pines macho a hembra de pin a pin es el estándar (como en el pin 1 de un extremo conectado al pin 1 del otro extremo, pin 2 al pin 2, etc.).

Los cables serie de módem nulo (que cruzan los pines 2 y 3) no funcionarán.

La conexión mínima para serie al usar el controlador de Windows de multi-táctil es de pines 2 y 5, conectados directamente.

La conexión mínima para serie al usar el controlador de Windows de 5 series de un solo toque es de pines 2, 3, 5, 6 y 8, todos conectados directamente. El requisito puede reducirse a solo pines 2 y 5 instalando el controlador utilizando la instalación silenciosa e incluyendo la opción /NoHandshake. Consulte el Manual del Usuario en la sección Común de los archivos descomprimidos para más detalles.

Cuando se carga el controlador de un solo toque, envía un comando (en el pin 2) al controlador solicitando identificación. El controlador envía una respuesta en el pin 3. El pin 5 es tierra, necesario para completar cualquier circuito/camino de señal. Cuando el controlador está alimentado, activa el pin 6 (DSR). Cuando el controlador termina su auto-prueba, activa el pin 6 (CTS). Por defecto, el controlador de un solo toque no se cargará a menos que esos pines estén activados en alto (+ 5 vdc).
