Este artículo explica cómo actualizar el firmware de la pantalla táctil ET6553L
Por favor sigue los pasos a continuación para actualizar el firmware en pantallas táctiles ET6553L:
Ver herramienta de actualización y archivo de firmware adjuntos
Este documento describe el proceso para actualizar el firmware del controlador táctil en el ET6553L utilizando la herramienta de software eGalax, MP600674.
Algunas unidades pueden mostrar líneas rotas al dibujar o arrastrar por la pantalla. El problema puede ser intermitente y difícil de reproducir durante las pruebas. Para remedio, todas las unidades con firmware del controlador de revisión más antigua, versión 07_T1, deben actualizarse a la revisión actual 09 o posterior.
|
Familias de piezas aplicables |
Número(s) de pieza aplicable(s) |
Descripción(es) de pieza aplicable(s) |
|
IDS03 |
E914767 |
ET6553L-2UWA-0-MT-ZB-GY-G |
|
IDS03 |
E215435 |
ET6553L-2UWA-1-MT-ZB-GY-G |
1. Herramientas:
1. PC con Windows OS (Windows 7/ Windows 10)
2. Cable USB Tipo A a B
3. Archivo de Firmware del Controlador Táctil - E131176 S/W, ARCHIVO PCFG, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)
4. Herramienta de carga de firmware - MP600674 TEST TOOL, CONTROLADOR TÁCTIL PCAP, CTR-8351XX, PARA E555516 ET6553L (herramienta de software EGALAX)
5. Unidad USB (opcional)
2. Procedimiento de actualización:
1. Coloca la carpeta MP600674 (herramienta de software EGALAX) en la computadora de prueba
2. Conecta la PC al monitor (a través de USB; el dispositivo debe estar encendido)
3. Abre la carpeta llamada Test Tool_PCFG0056v09

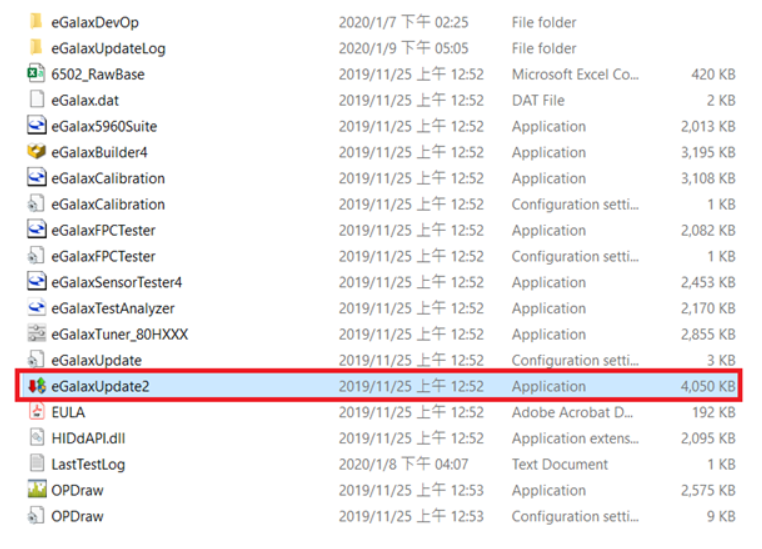

d. Haz doble clic en "eGalaxUpdate2.exe" para iniciar el proceso de actualización.

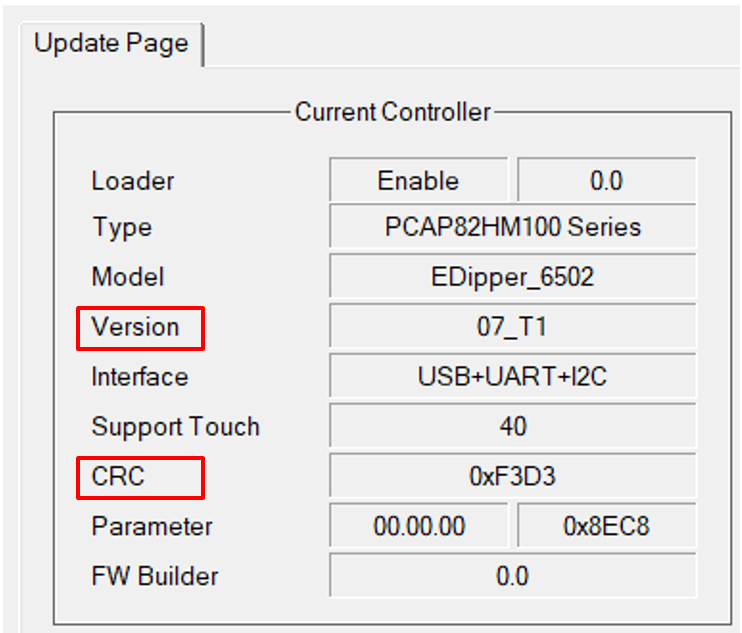

Verifica que la versión del controlador sea 07_T1 y que el CRC sea 0xF3D3.
e. Verifica que la versión del controlador sea 07_T1 y que el CRC sea 0xF3D3.
1. Si sí, continúa al siguiente paso
2. Si la versión es 09 y el CRC 05x59A7, el firmware no necesita ser actualizado. La unidad puede ser devuelta al embalaje.

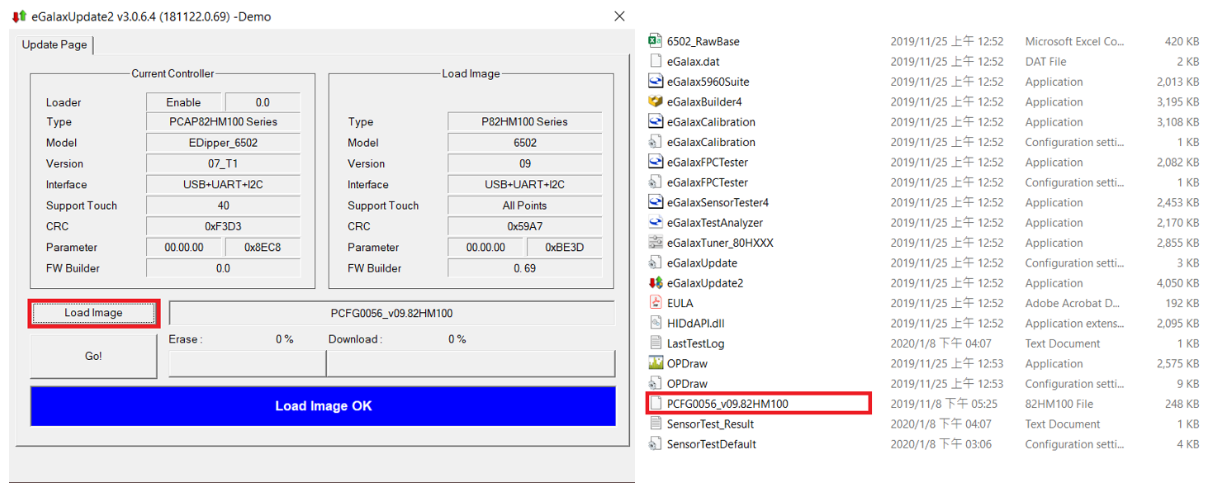

f. Haz clic en cargar imagen, luego selecciona el archivo de firmware PCFG0056_v09.82HM100. Verifica que la carga de la imagen esté bien.

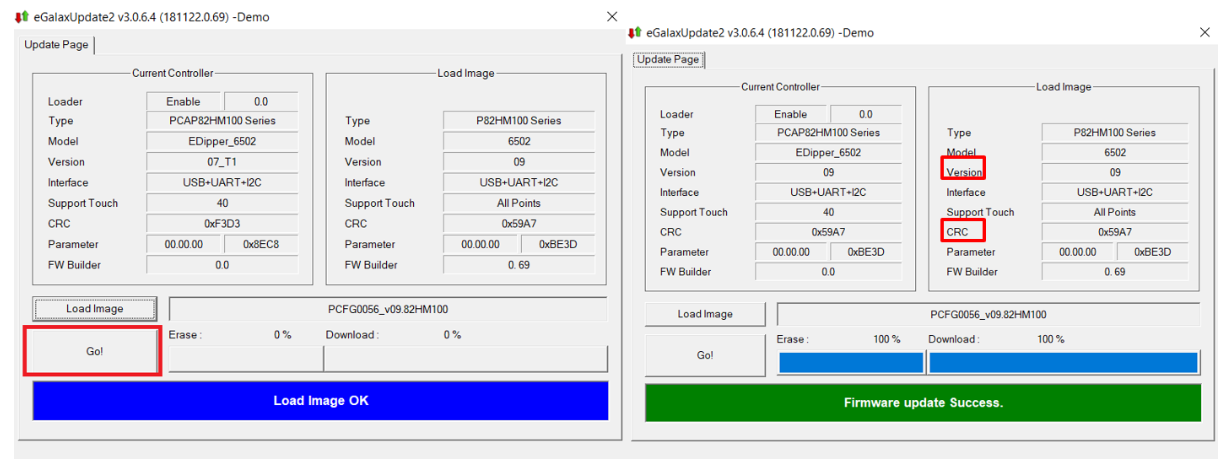

g. Haz clic en ¡Ir!
1. El programa mostrará una serie de pantallas. Al finalizar, verifica lo siguiente:
1. Actualización de firmware Exitosa, Versión (09) y CRC (05x59A7)
2. Si es exitoso, cierra el programa y continúa al paso H
3. Si la carga no es exitosa, repite los pasos E-G
h. Cicla la alimentación de la unidad y realiza las pruebas funcionales táctiles estándar. Si pasa, apaga la unidad y reempaca.
