Cómo actualizar el BIOS del sistema y el firmware de Intel ME en Elo Backpack con Intel®

Público: Público / Clientes de Elo, Administradores de TI, Técnicos de campo e Integradores

Tipo de Artículo: Programación de Firmware, Mantenimiento de Placa Base y Procedimiento de Flasheo de BIOS

Este artículo proporciona instrucciones paso a paso para actualizar el BIOS del Sistema y el firmware del Intel® Management Engine (ME) en el Elo Backpack® con Intel (arquitectura Windows/Intel) utilizando la utilidad AMI Firmware Update (AFUWIN) basada en Windows.

Requisitos previos y descarga de firmware

Descargue el paquete de firmware BIOS/ME específico verificado para su modelo de Elo Backpack desde el portal oficial:

Procedimiento Paso a Paso para la Actualización de BIOS y ME

Fase 1: Habilitar Re-Flasheo de Firmware de Intel ME en la Configuración de BIOS

1. Conecte un teclado USB, encienda el Elo Backpack con Intel y presione repetidamente la tecla Del durante el arranque para ingresar a la utilidad de configuración de BIOS.
2. Navegue hasta la siguiente ruta:
   Avanzado > Configuración de PCH-FW > Configuración de Actualización de Firmware

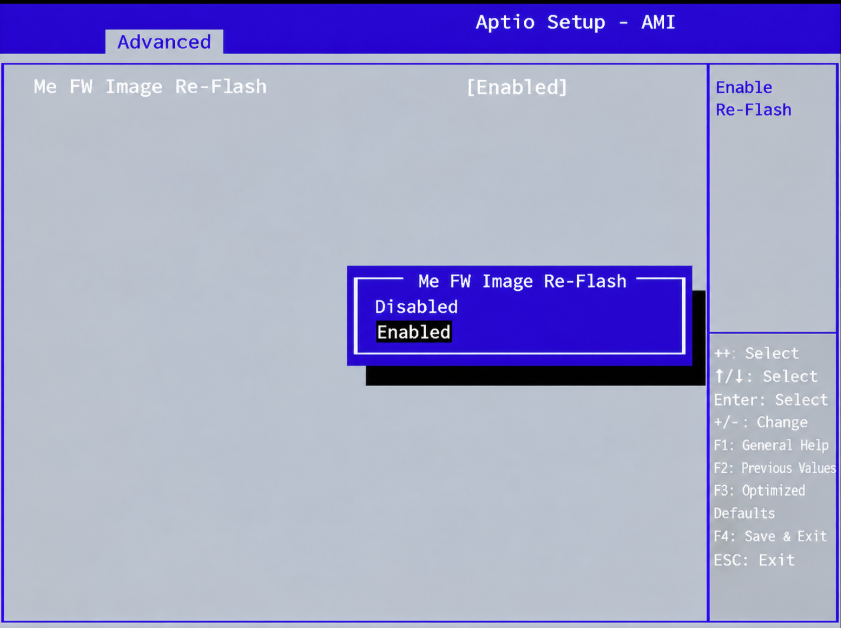

3. Localice la configuración Me FW Image Re-Flash y cámbiela a [Habilitar]:



4. Navegue hasta la pestaña Guardar y Salir, seleccione Guardar Cambios y Reiniciar y permita que el sistema se reinicie en Windows.

Fase 2: Ejecutar la Programación de Firmware en Windows

5. Extraiga el archivo comprimido de la herramienta de flasheo AfuWin64.zip en su unidad local (por ejemplo, C:\BIOS_Update\).
6. Copie el nuevo archivo binario de firmware BIOS (por ejemplo, B245.20A) directamente en la misma carpeta que AFUWINx64.exe.
7. Abra Símbolo del Sistema como Administrador:
   • Haga clic en el menú de inicio de Windows, escriba cmd, haga clic derecho en Símbolo del Sistema y seleccione Ejecutar como administrador.

8. Cambie el directorio (cd) a su carpeta de utilidad de flasheo:

   cd C:\BIOS_Update

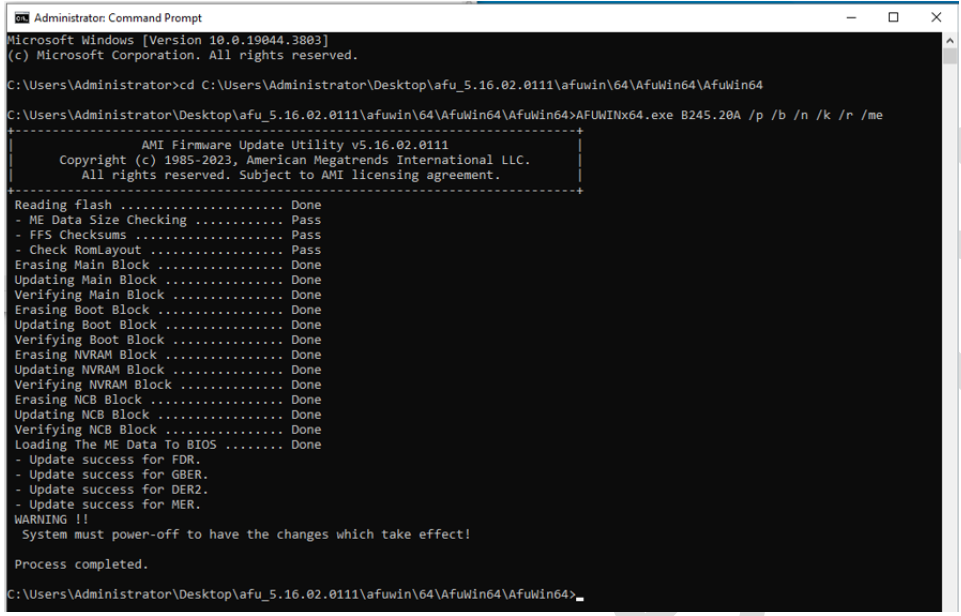

9. Ejecute el comando de flasheo (reemplace B245.20A con el nombre de su archivo de firmware real si es diferente):

   AFUWINx64.exe B245.20A /p /b /n /k /r /me

   (Desglose de Parámetros: /p programa el BIOS principal, /b programa el bloque de arranque, /n programa NVRAM, /k programa bloques no críticos, /r preserva UUID/keys de SMBIOS, /me programa la región de Intel ME.)



Fase 3: Reinicio del Sistema y Verificación de Versión

10. Una vez que la utilidad muestre un estado de finalización exitoso, reinicie el sistema. El sistema realizará un ciclo de inicialización secundaria automatizado durante el reinicio para aplicar el firmware de ME.
11. Durante el reinicio, presione Del para ingresar al menú de configuración de BIOS.
12. Bajo las pestañas Main y Advanced, verifique que la Versión de BIOS y la Versión de Firmware de ME reflejen los números de versión instalados recientemente.
