Este artículo incluye información a continuación que describe las diversas conexiones en los monitores Elo.

Conexión de alimentación

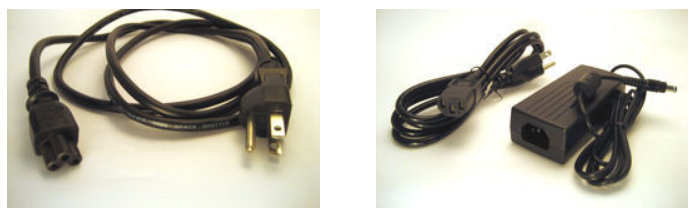

Esto proporciona energía para el monitor y la pantalla táctil. Hay dos tipos básicos: un cable de CA y una fuente de alimentación de CC. Algunos monitores tienen uno u otro, algunos monitores tienen ambos. Si se proporcionan ambos, elija solo uno.

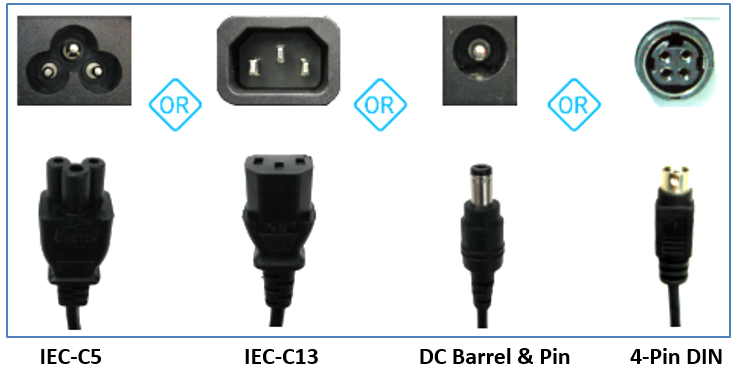

A continuación se muestran diferentes tipos de conexiones de CA y CC.



Conexión de video

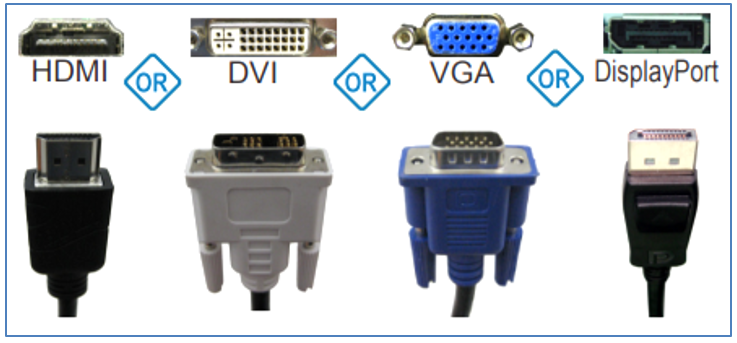

Esto proporciona la "imagen" en la pantalla. Hay varios tipos de conexiones de video: HDMI, DVI, VGA, DisplayPort. Si hay más de una conexión de video en el monitor, use solo una de ellas.
NOTA: El conector VGA azul tiene tres filas de pines; es un conector de video, no un conector serie.



Conexión táctil

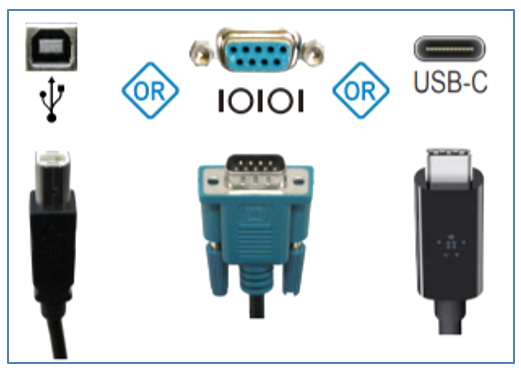

Esto proporciona una conexión para la parte táctil del monitor. Hay tres tipos básicos: USB, USB-C, y serie. Si el monitor tiene más de una conexión táctil, elija solo una.
NOTA: El conector serie azul-verde se parece al conector VGA azul, pero tiene solo 2 filas de pines



Conexión de altavoces (opcional)
Esto proporciona una conexión para que el audio de la computadora se reproduzca a través de los altavoces del monitor. Algunos monitores táctiles no incluyen altavoces.



Mando OSD por cable

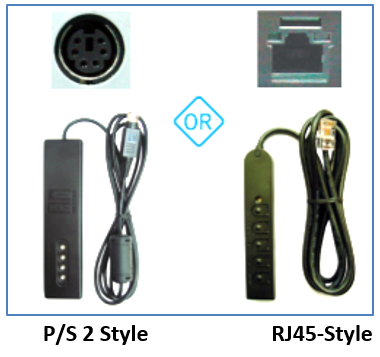

Algunos monitores (principalmente monitores de marco abierto e IDS) tienen mandos OSD por cable para controlar la pantalla en pantalla. Hay dos tipos, el estilo más antiguo P/S 2, y el estilo más nuevo RJ45.
