Este artículo proporciona más información sobre Elo P/N: E710549, Kit de Cable VGA-DB15 a Micro

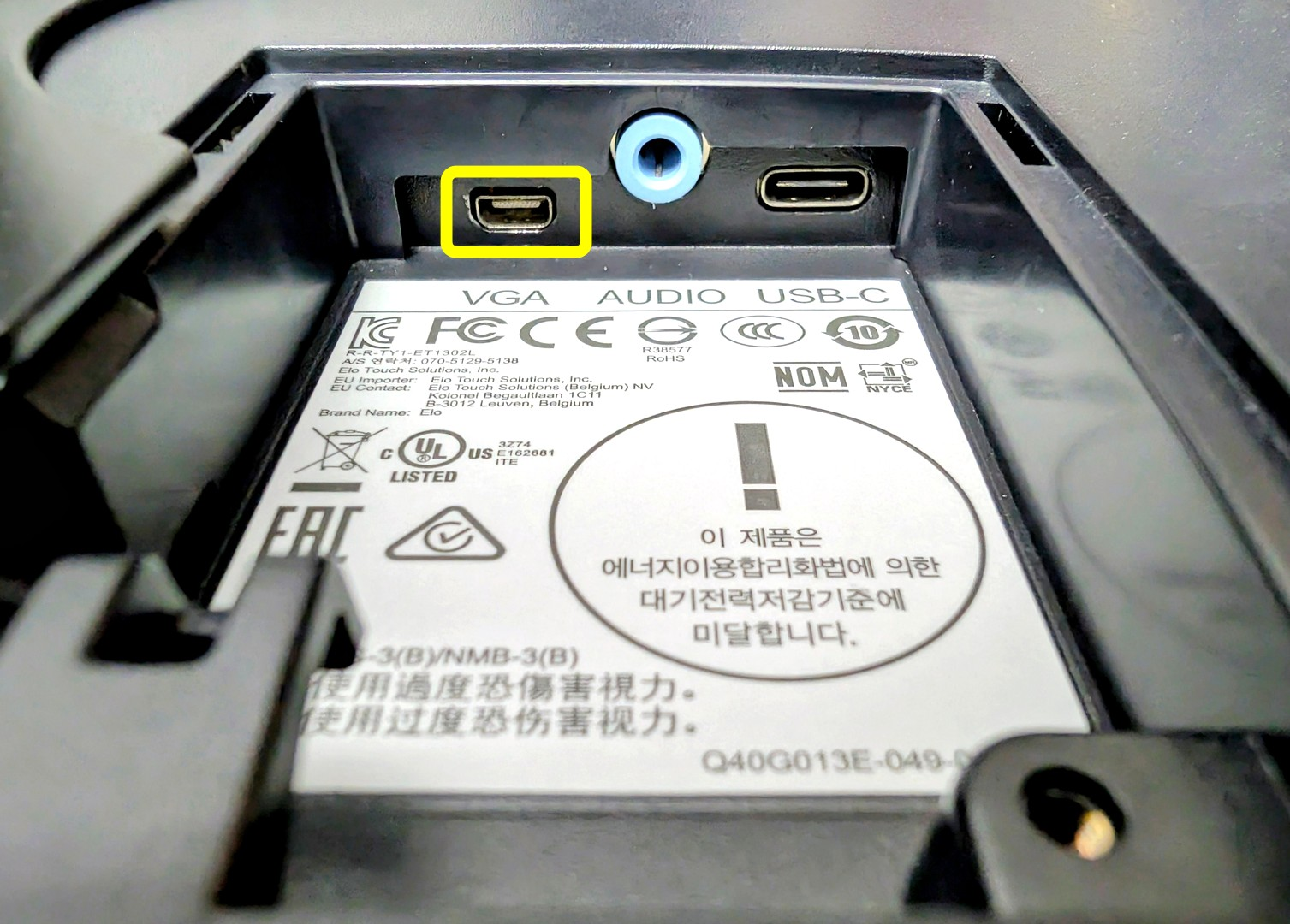

El Elo P/N: E710549, Kit de Cable VGA-DB15 a Micro está diseñado para ser utilizado en los monitores Elo 1002L, 1302L y 1502L que están equipados con entradas VGA de formato Micro-HDMI. Este cable es para conectar una computadora que tiene una salida VGA estándar de 15 pines a un monitor Elo equipado con un formato Micro-HDMI con entrada VGA.

Este cable es propiedad de Elo Touch Solutions y se fabrica únicamente para nuestros monitores equipados con la entrada VGA de formato Micro-HDMI especial. No hay sustitutos de terceros disponibles. El cable solo transmite una señal analógica, no transmite ninguna señal HDMI. No puede conectar un cable micro-HDMI estándar con señales HDMI en el puerto VGA del monitor Elo, ya que no funcionará. No puede usar un simple convertidor de HDMI a VGA, ya que estos están diseñados para pasar una señal de origen HDMI a una entrada VGA analógica. Ese tipo de adaptadores no son compatibles hacia atrás. Vea más información aquí.

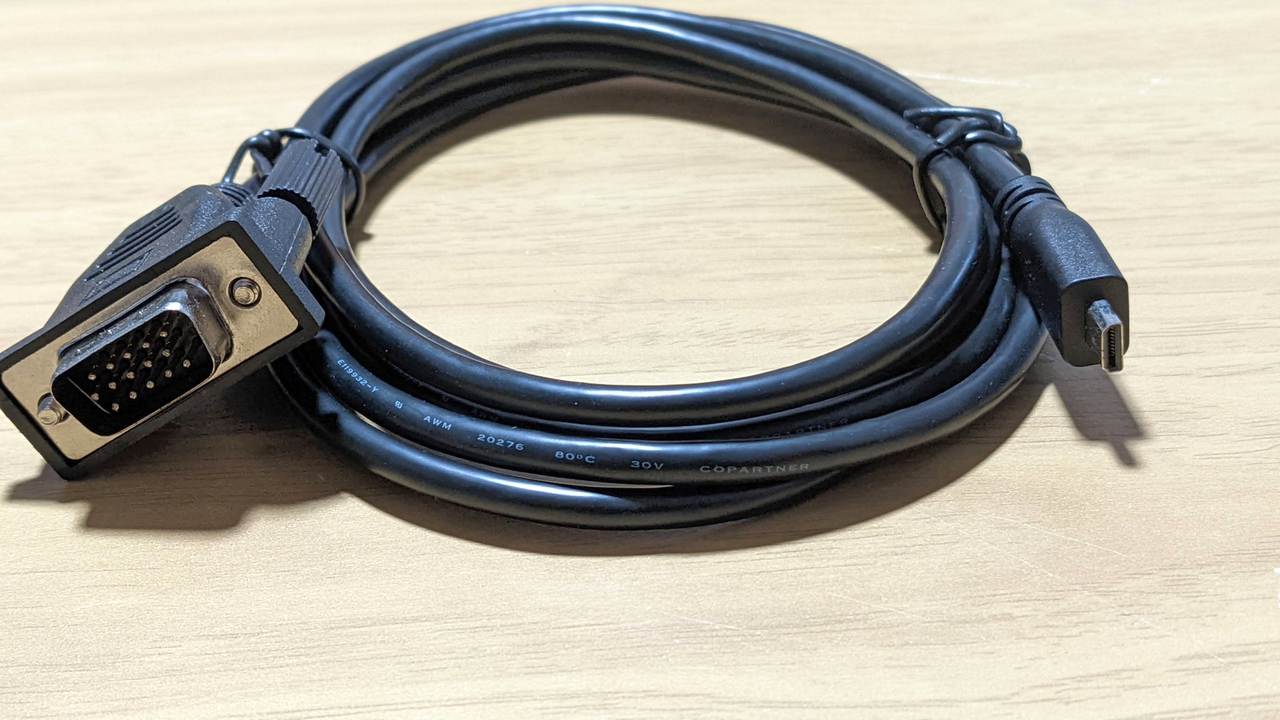

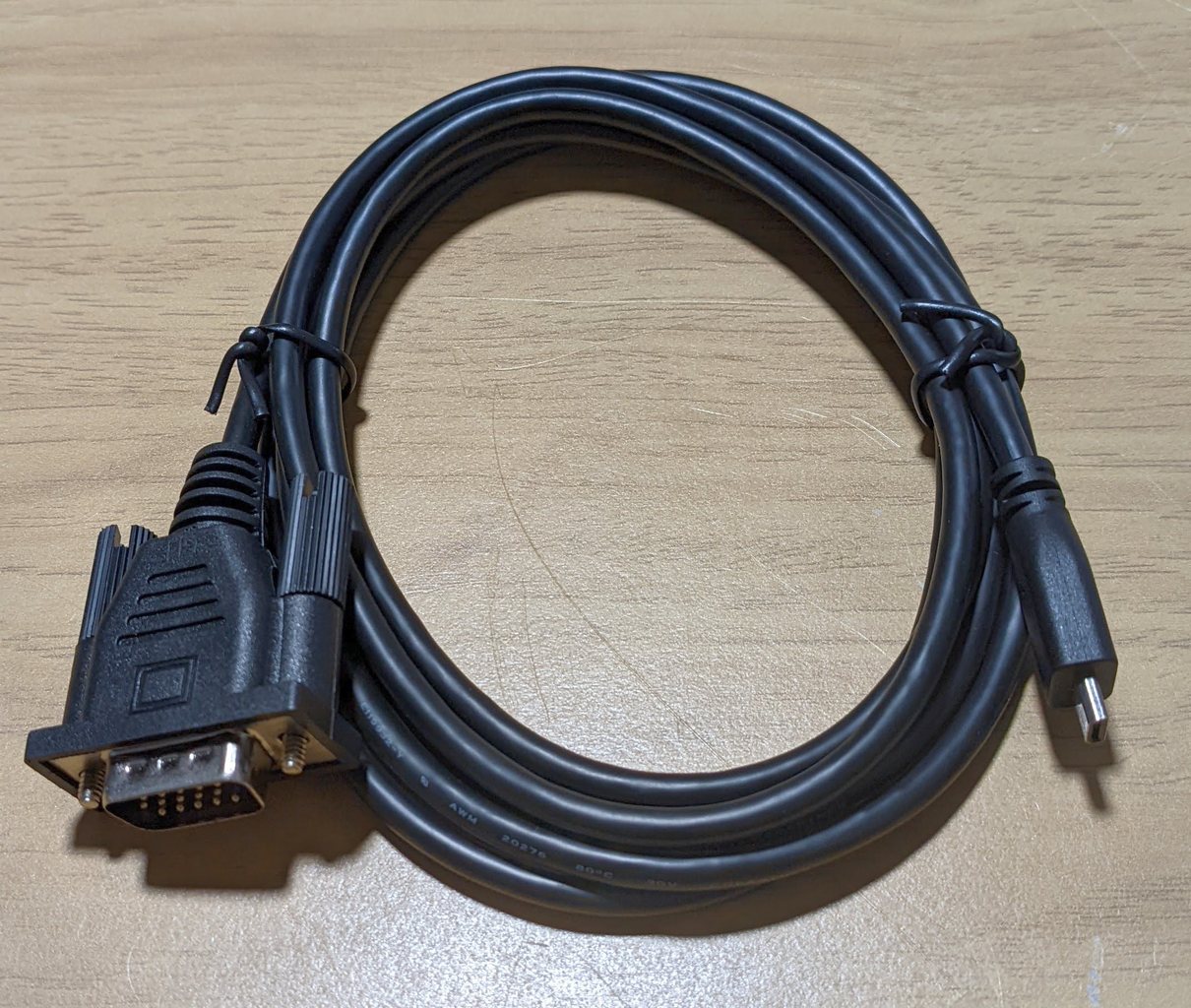

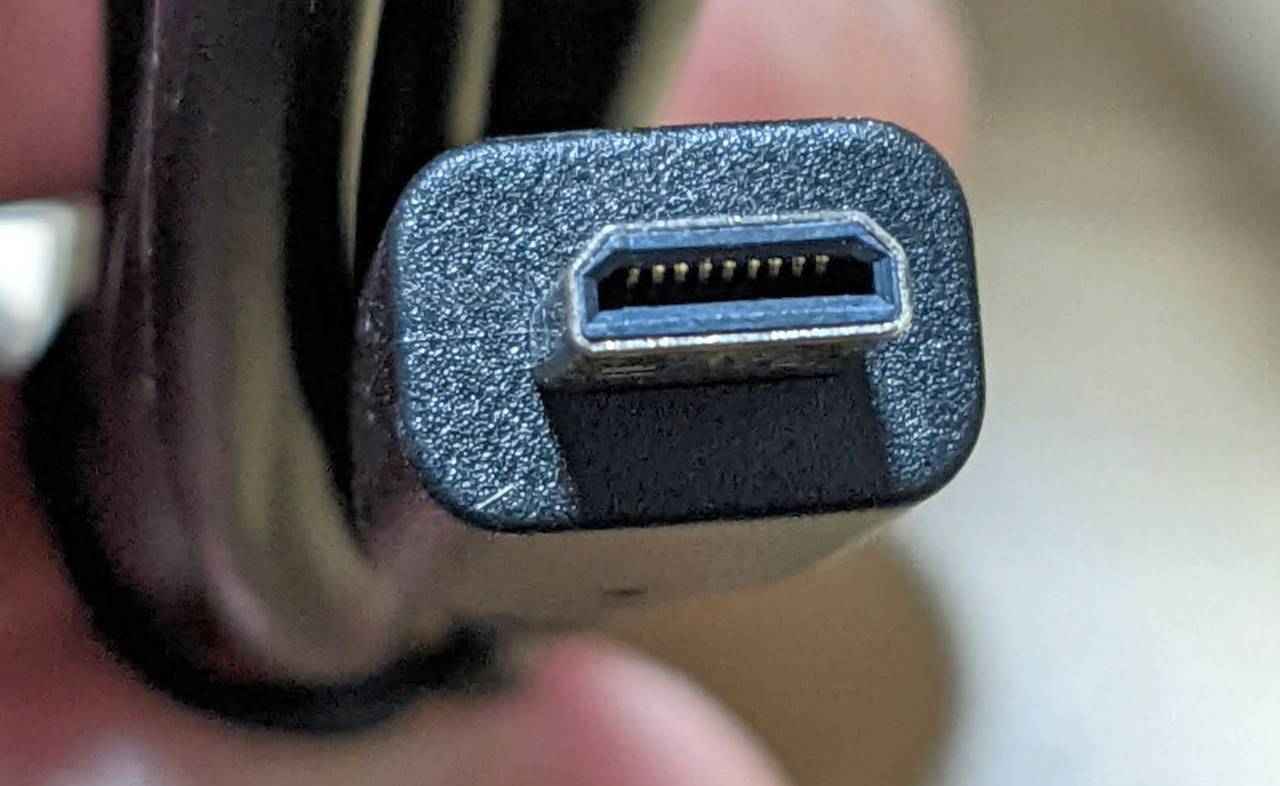

El cable estándar de VGA a Micro-HDMI debe incluir un tipo de conector en el cable. Un lado (P1) debe ser un conector macho VGA estándar, el otro lado (P2) debe ser Micro-HDMI. El cable debe tener 1.8 m de largo, negro

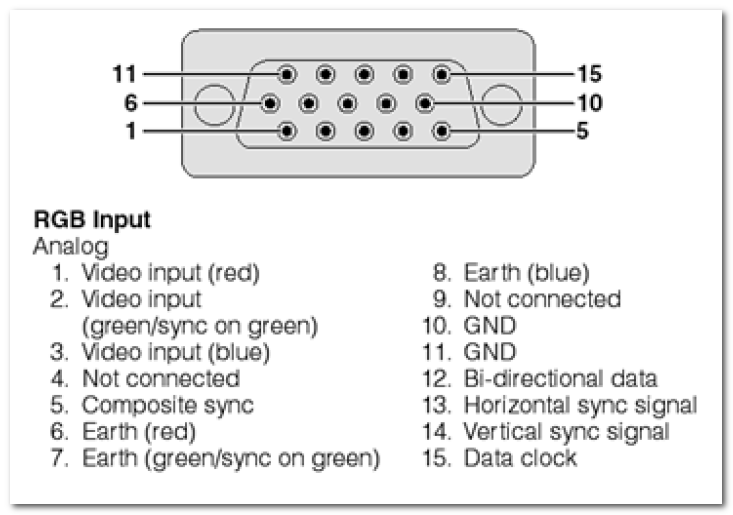

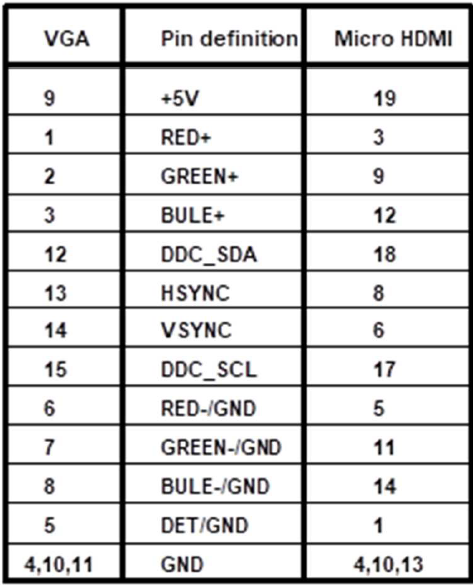

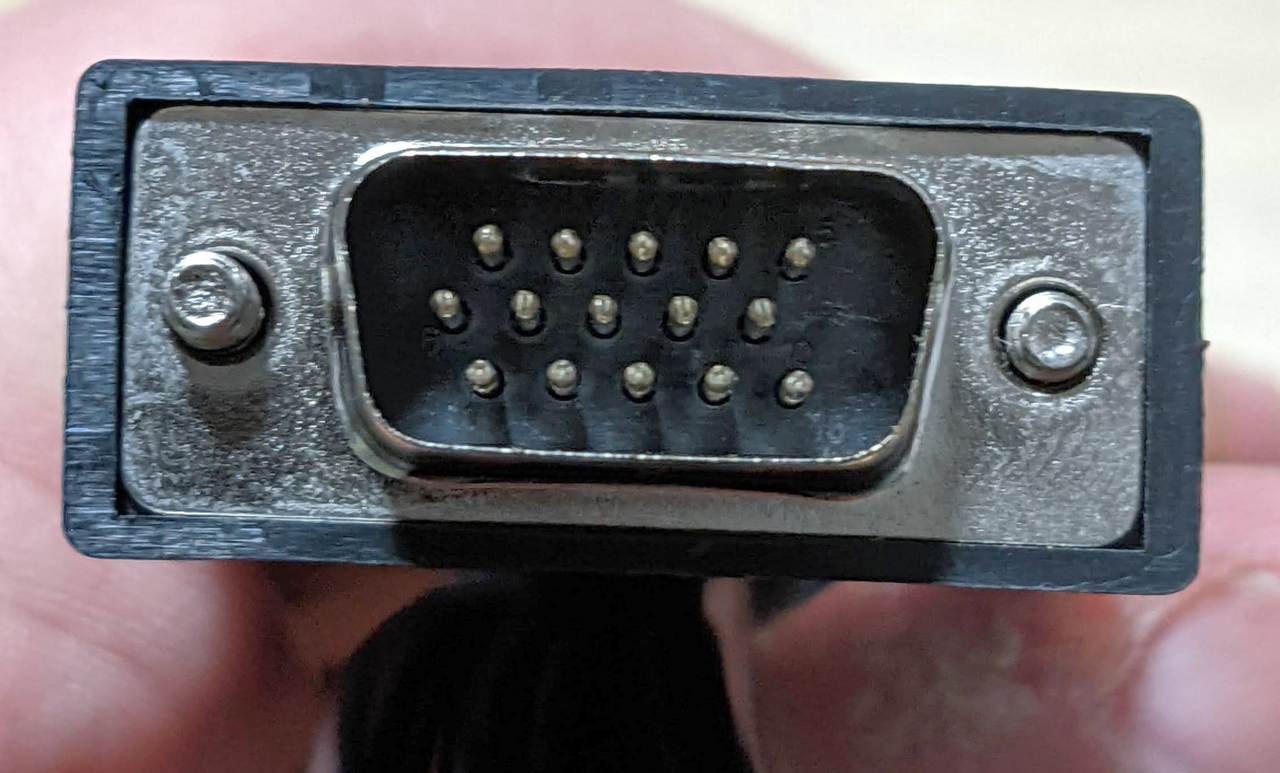

• El diagrama de cableado del conector macho VGA estándar debe ser el siguiente:

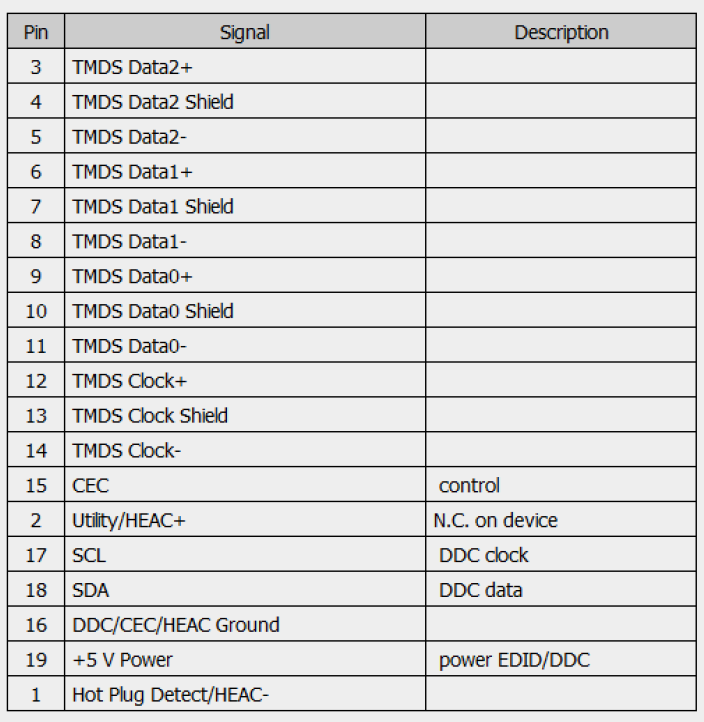

• El diagrama de cableado del Micro-HDMI estándar debe ser el siguiente:
