Este artículo proporciona el protocolo serial y el pin-out para el conector TRS rs232 para el monitor Elo 5553L

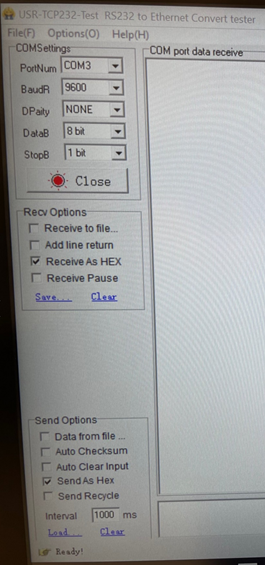

El protocolo serial RS232 utilizado en los monitores Elo 5553L/6553L IDS se detalla a continuación.
- Velocidad BAUD = 9600
- Paridad = NINGUNA
- Bits de datos = 8
- Bits de parada = 1

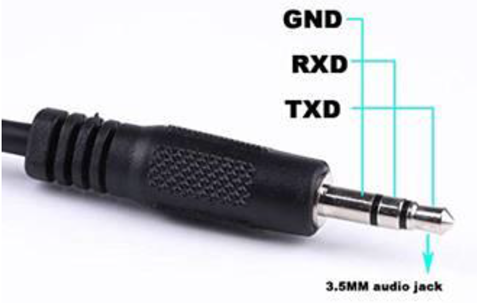

El Pin-Out y el diagrama del conector TRS de 3.5 mm para Serial RS232 se muestra a continuación.
