Este artículo explica cómo ingresar al Menú OSD de Fábrica en los monitores Elo IDS de la serie 04/54.

Sigue una de las opciones a continuación para ingresar al Menú OSD de Fábrica en los monitores de la serie IDS 04/54 de Elo que incluye los siguientes modelos: 3204L, 4304L, 5054L, 5554L, 6554L

Opción 1: Usando un Control Remoto OSD Con Cable
Con el monitor apagado, mantén presionado el botón Select y presiona el botón Power. Esto abre el menú OSD de Fábrica.

Opción 2: Usando los Controles del Monitor sin un Control Remoto OSD
Con el monitor apagado, mantén presionado el botón Menu y presiona el botón Power. Esto abre el menú OSD de Fábrica.

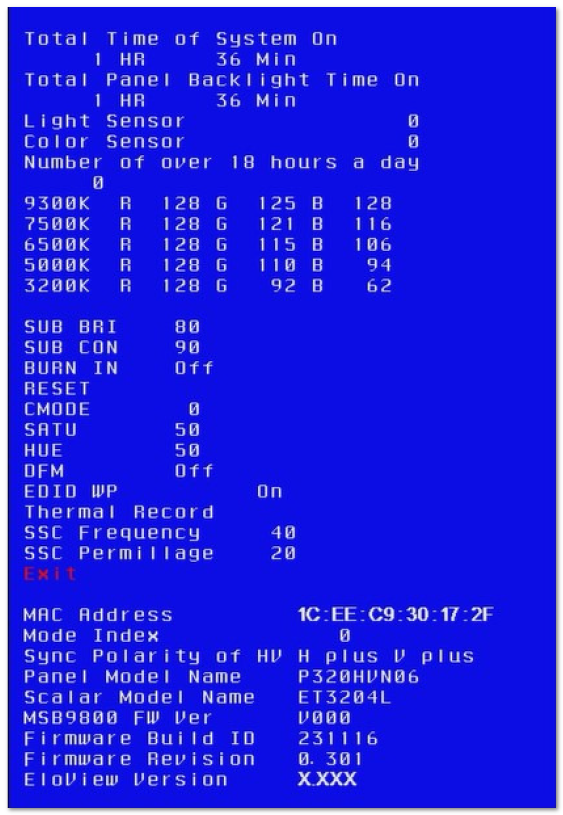

MENÚ:

Tiempo Total de Sistema Encendido [HR] [Min]
Tiempo Total del Retroiluminado del Panel Encendido [HR] [Min]
Sensor de Luz [Valor real del Sensor de Luz]
Sensor de Color [Valor real del Sensor de Color]
Número de días con más de 18 horas al día [valor entero]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Predeterminado: 90
BURN IN [ENCENDIDO/APAGADO], Predeterminado: APAGADO
RESET Restablecimiento de Fábrica
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [ENCENDIDO/APAGADO], Predeterminado: ENCENDIDO

DFM [ENCENDIDO/APAGADO], Predeterminado: APAGADO
EDID WP [ENCENDIDO/APAGADO], Predeterminado: ENCENDIDO
Registro Térmico
Frecuencia SSC
Permilla SSC
SALIR

Índice de Modo
Polaridad de Sincronización de HV
Nombre del Modelo del Panel
Nombre del Modelo del Escalador
Revisión de FW del Escalador
Revisión de FW de IoT

Modo de Depuración
Usando los botones del monitor: Cuando el monitor está apagado, mantén presionado el botón de Video y presiona el botón de Power al mismo tiempo para mostrar el menú del Modo de Depuración.
Usando el control remoto OSD: Cuando el monitor está apagado, mantén presionado el botón de Menú y presiona el botón de Power al mismo tiempo para mostrar el menú del Modo de Depuración.

Durante el modo de depuración:

1. El mensaje OOR (Fuera de Rango) se elimina. El OSD muestra parámetros de diagnóstico mientras el monitor muestra video. Todas las teclas están deshabilitadas excepto la tecla de Power. Los parámetros incluyen estado OOR, índice de modo, temporización, totales horizontal y vertical, frecuencia horizontal y vertical, polaridad de sincronización horizontal y vertical, posición horizontal y vertical, y reloj de píxeles. La fuente de video activa debe mostrar o informar que no se detectó.

2. La pantalla de inicio de Elo está deshabilitada.
   Para salir del modo de depuración, apaga el monitor.
