Descontinuación y Especificaciones: Kit de Soporte de Montaje Lateral para IDS 4202L y 4602L (P/N: E329508)
Público: Público / Clientes de Elo, Integradores de Kioscos y Técnicos de Campo
Tipo de Artículo: Referencia de Ciclo de Vida del Producto y Accesorios de Hardware
⚠️ Estado del Producto: Fin de Vida (Descontinuado)
El Kit de Soporte de Montaje Lateral (P/N: E329508 / ELO-IDS02S-SIDEMOUNT-BKT-R) para las pantallas de Señalización Digital Interactiva (IDS) 4202L y 4602L fue oficialmente descontinuado el 8 de junio de 2021. El inventario de fábrica se ha agotado y no hay piezas de reemplazo directas disponibles.
Referencia: PMB 745: Notificación de Transición de Elo – Pantallas Interactivas 4602L
Contenido del Kit y Lista de Verificación de Hardware
| Cantidad | Descripción del Componente | Notas |
|---|---|---|
| 4× | Soportes de Kiosco de Montaje Lateral | Soportes de interfaz de chasis |
| 4× | Soportes de Montaje Lateral | Puntas de montaje de la carcasa |
| Juego | Tornillos M4 × 8 mm | Incluye arandelas de resorte integradas |
| 1× | Folleto de Instrucciones de Instalación | Hoja de procedimiento impresa en blanco y negro A5 |

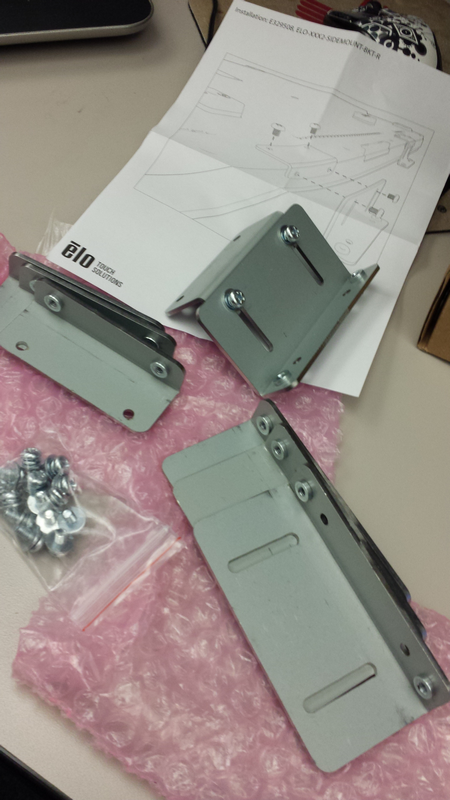

Componentes del Soporte y Fotos de Hardware

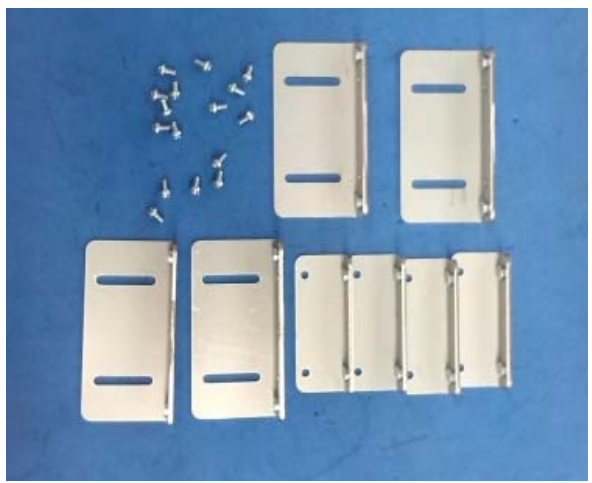

Componentes del Soporte de Montaje Lateral:
Dimensiones del Soporte y Perfiles de Agujeros:

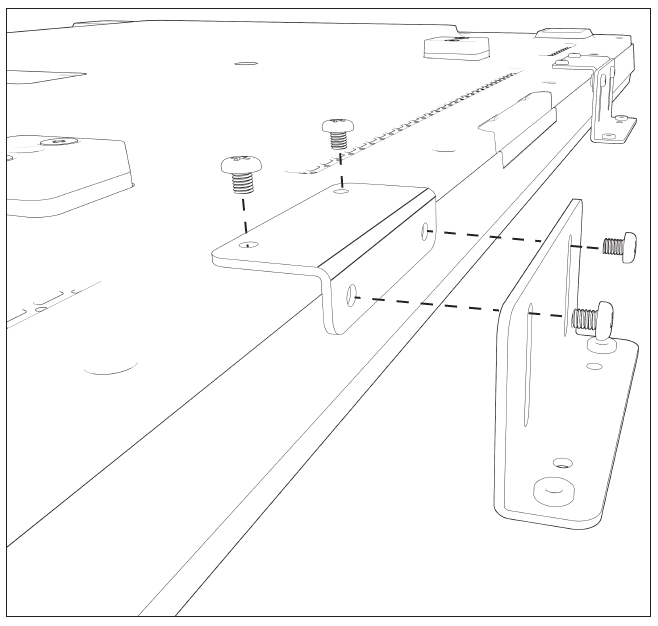

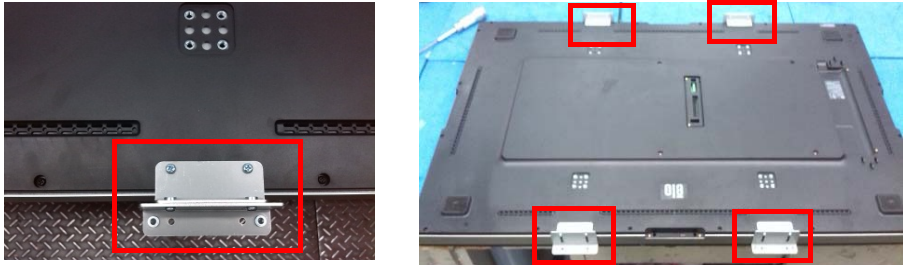

Diagrama de Ensamblaje y Montaje del Chasis
ℹ Guía de Montaje: Al montar de forma empotrada las pantallas 4202L o 4602L en las carcasas de kioscos, utilice los tornillos M4 × 8 mm con arandelas de resorte para fijar los soportes a los puntos de rosca del chasis designados como se ilustra arriba.
