Este artículo proporciona información sobre el diseño y las conexiones de la computadora táctil E-Series 2 All-In-One (AIO).

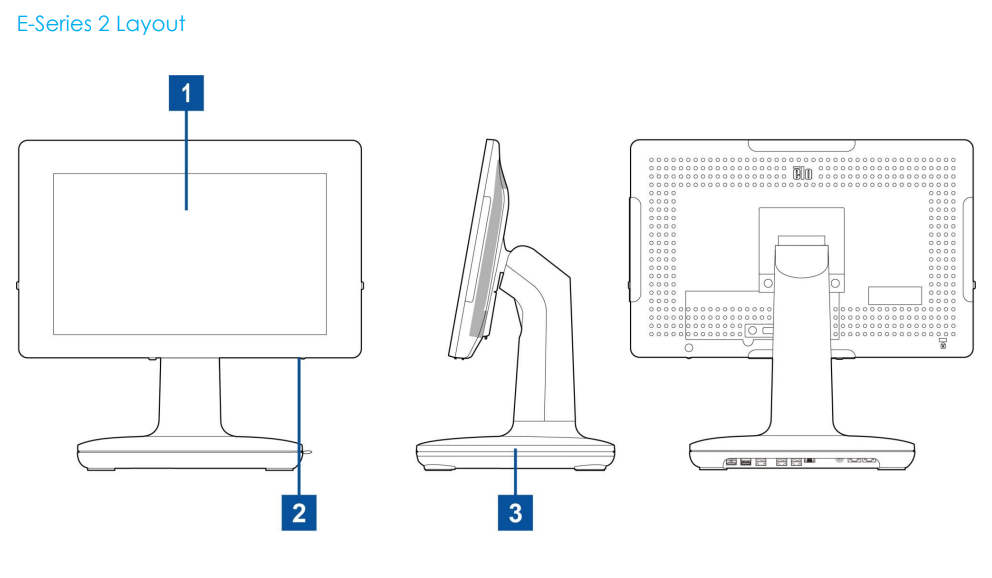

El diseño y las conexiones de la E-Series 2 se muestran a continuación.

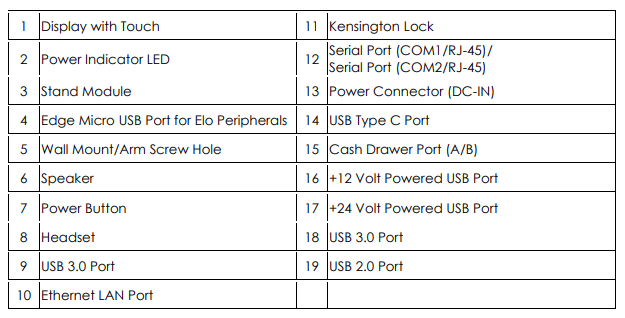

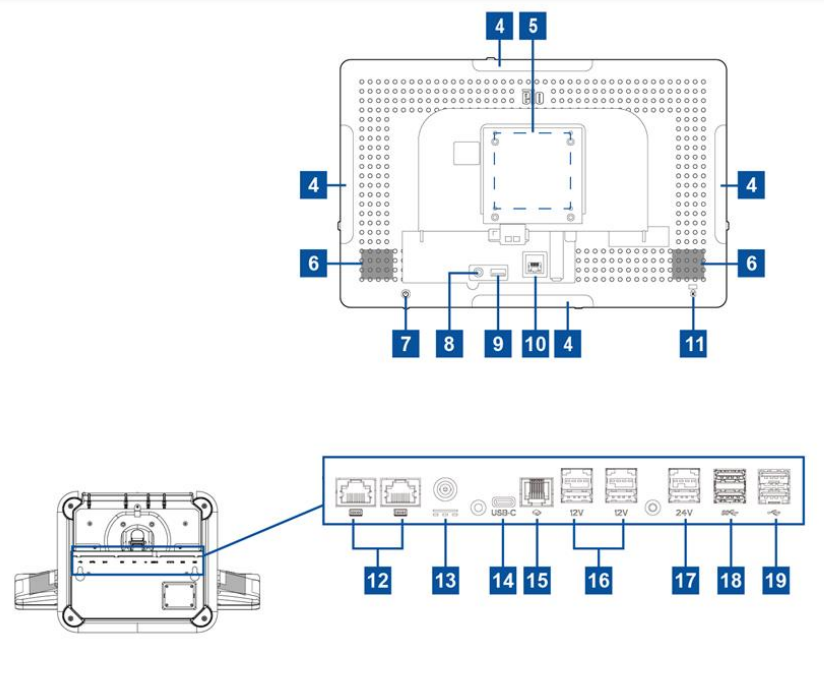

Lo siguiente se puede encontrar en el Manual del Usuario de E-Series 2 .pdf




1. Pantalla con Táctil
El modelo está disponible con las siguientes tecnologías de toque.

• TouchPro, capacitiva proyectiva sin bordes (PCAP)

2. LED Indicador de Poder
El LED indicador de poder muestra el estado de la computadora táctil. Consulte la Sección 3 del Manual del Usuario para más detalles.

3. Módulo de Soporte
El módulo de soporte tiene un diseño robusto que soporta las computadoras táctiles Elo All-in-one.

4. Puerto Micro USB en el Borde (kit de accesorios - conexiones)
La E-Series 2 incluye cuatro puertos USB en el borde de la pantalla para montar periféricos opcionales. Los periféricos se pueden montar y fijar en el borde para cumplir con muchos requisitos de periféricos de E/S.

5. Montaje VESA
Se proporciona un patrón de montaje de cuatro agujeros de 75x75mm para tornillos M4 en la parte posterior del monitor.
El recuento conforme a VESA FDMI está codificado: VESA MIS-D, C

6. Altavoz
Dos altavoces integrados de 2 vatios proporcionan salida de audio para reproducción.

7. Botón de Encendido
Presione el botón de encendido para encender/apagar el sistema de computadora táctil.

8. Auriculares
El puerto de audio está diseñado para la conectividad de auriculares y micrófono.

9. Puerto USB 3.0
Un puerto USB 3.0 de Super Velocidad estándar está disponible en el lado posterior del sistema de computadora táctil.

10. Puerto Ethernet LAN
El Puerto Ethernet LAN de la E-Series 2 brinda una capacidad de velocidad de hasta 1 Gbps para redes.

11. Candado Kensington
El Candado Kensington es un mecanismo estándar antirrobo para asegurar el escritorio en la ubicación de montaje deseada. El candado de cable Kensington no está incluido.

12. Puerto Serial (COM1/RJ-45)/Puerto Serial (COM2/RJ-45)
El puerto serial es una especificación RS-232 para conexión de interfaz RJ-45.

13. Conector de Poder (DC-IN)
Para encender la computadora táctil, conecte el conector DC del kit de adaptador de corriente AC/DC en la conexión de poder del dispositivo.

• Nota: Cuando necesite desconectar el enchufe DC del módulo de soporte, tómelo como se muestra en la imagen a continuación y retírelo con cuidado.

14. Puerto USB Tipo-C
El puerto USB Tipo-C permite la conexión a otros dispositivos compatibles con tipo-C.

15. Puerto de Cajón de Dinero (A/B)

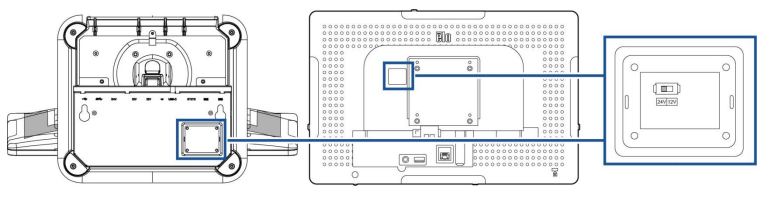

El puerto principal del cajón de dinero es un diseño de interfaz RJ-12 y proporciona operación conmutable a +12VOLTS y +24VOLTS. La configuración predeterminada está a +24 Volts y los ajustes son ajustables desde la parte inferior del módulo de soporte, o la parte posterior del monitor.

a. Asignación de Pines del Puerto de Cajón de Dinero

16. Puerto USB Alimentado a +12 Voltios
La clasificación máxima de potencia del USB Alimentado a +12 Voltios se limitaría a 12 Voltios a 1.5 Amperios.

17. Puerto USB Alimentado a +24 Voltios
El puerto USB Alimentado a +24 Voltios está diseñado para todos los modelos de E-Series 2. La clasificación máxima de potencia del USB Alimentado a +24 Voltios es de 24 Voltios a 2.3 Amperios. En circunstancias especiales, utilice un adaptador de alimentación externo para su periférico de 24V (NO LO USE en el puerto USB alimentado a 24V a bordo) cuando su sistema esté funcionando a 100% de carga y todos los puertos de E/S, excepto el puerto USB alimentado a 24V, estén conectados para la carga máxima de potencia de cada puerto. Asegúrese de que el consumo total de energía de sus periféricos no exceda lo siguiente (asumiendo que el sistema está funcionando a la máxima potencia, lo cual no es común en aplicaciones de POS): No exceder 156W.

18. Puerto USB 3.0
Dos puertos USB 3.0 de Super Velocidad estándar están disponibles en el panel de entrada/salida del sistema de computadora táctil.

19. Puerto USB 2.0
Dos puertos USB 2.0 están disponibles en el panel de entrada/salida del sistema de computadora táctil.
